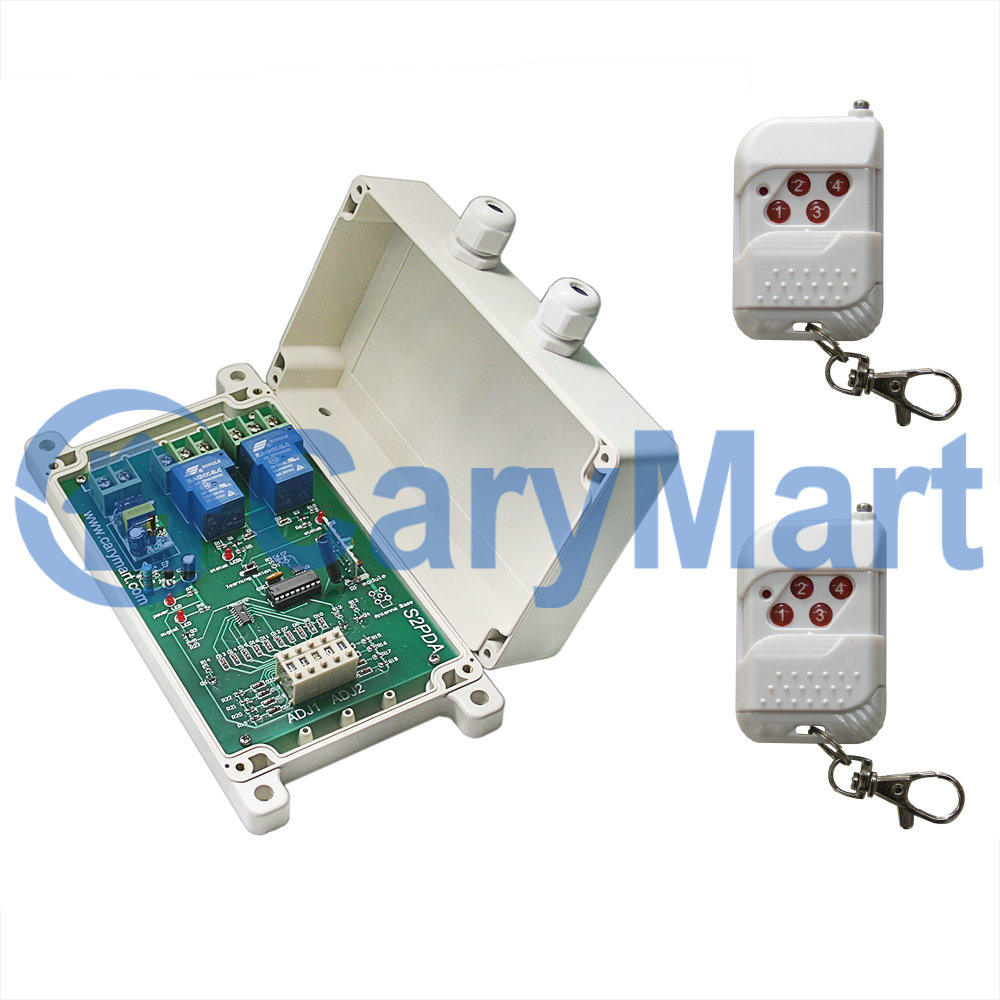

Contenu :

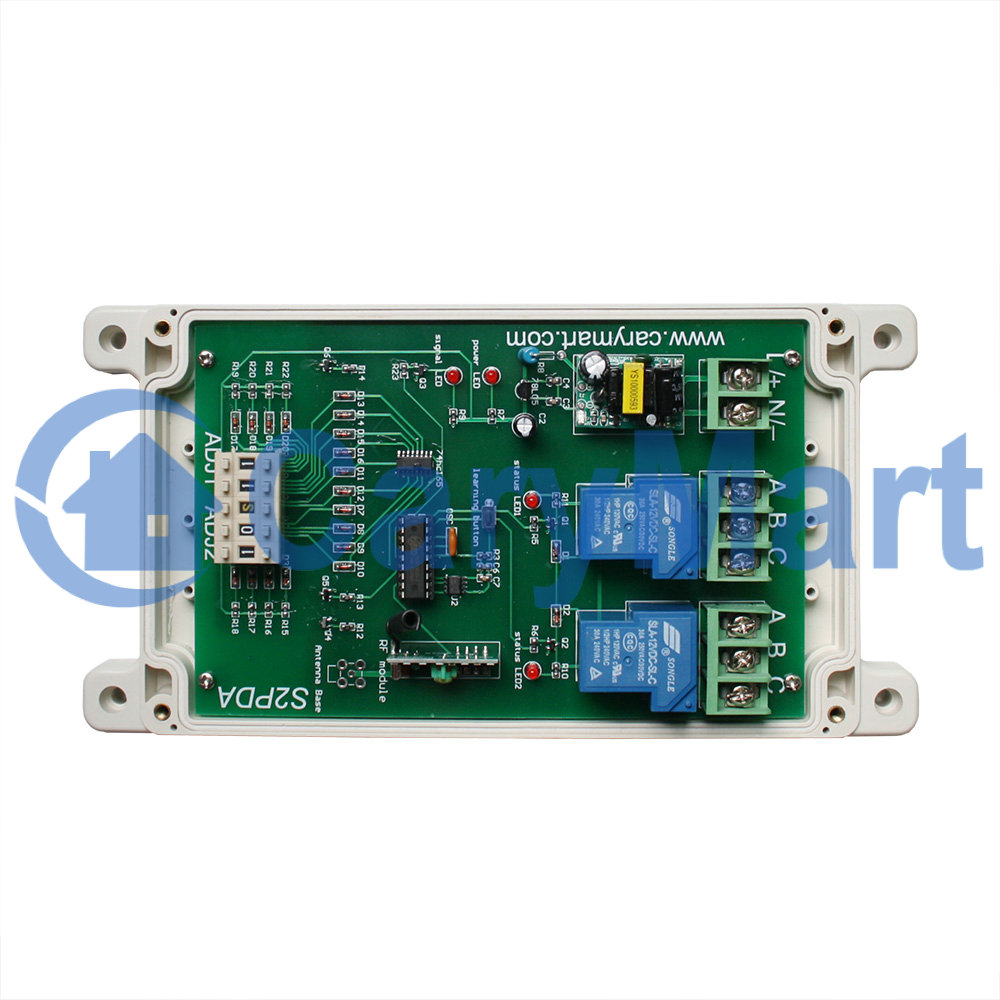

1 x Récepteur: S2PDA-AC-ANT3
2 x Émetteur (Télécommande): C-4
1 x Manuel d'utilisation
Introduction:
Ce récepteur dispose d'une fonction minuteur réglable de 0 seconde à 99
heures. Par exemple, vous pouvez régler le relais pour qu'il s'éteigne
automatiquement après un retard de 10 secondes, 30 minutes ou 1 heure.
Lorsque vous définissez le temps de retard, les appareils connectés au
récepteur s'arrêtent automatiquement après le temps de retard.
Application :
Ce récepteur est un appareil électrique avec 2 sorties relais sèches, lui et
l'émetteur forment un système de télécommande sans fil. Ce système peut être
utilisé dans tous les types d'automatisation industrielle, agriculture,
entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien,
etc. Il peut contrôler à distance différents équipements CA ou CC sur terre,
eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les
prises, les serrures, les sirènes, les radiateurs, les moteurs, les
ventilateurs, les treuils, les rideaux, les stores, les actionneurs
linéaires, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.

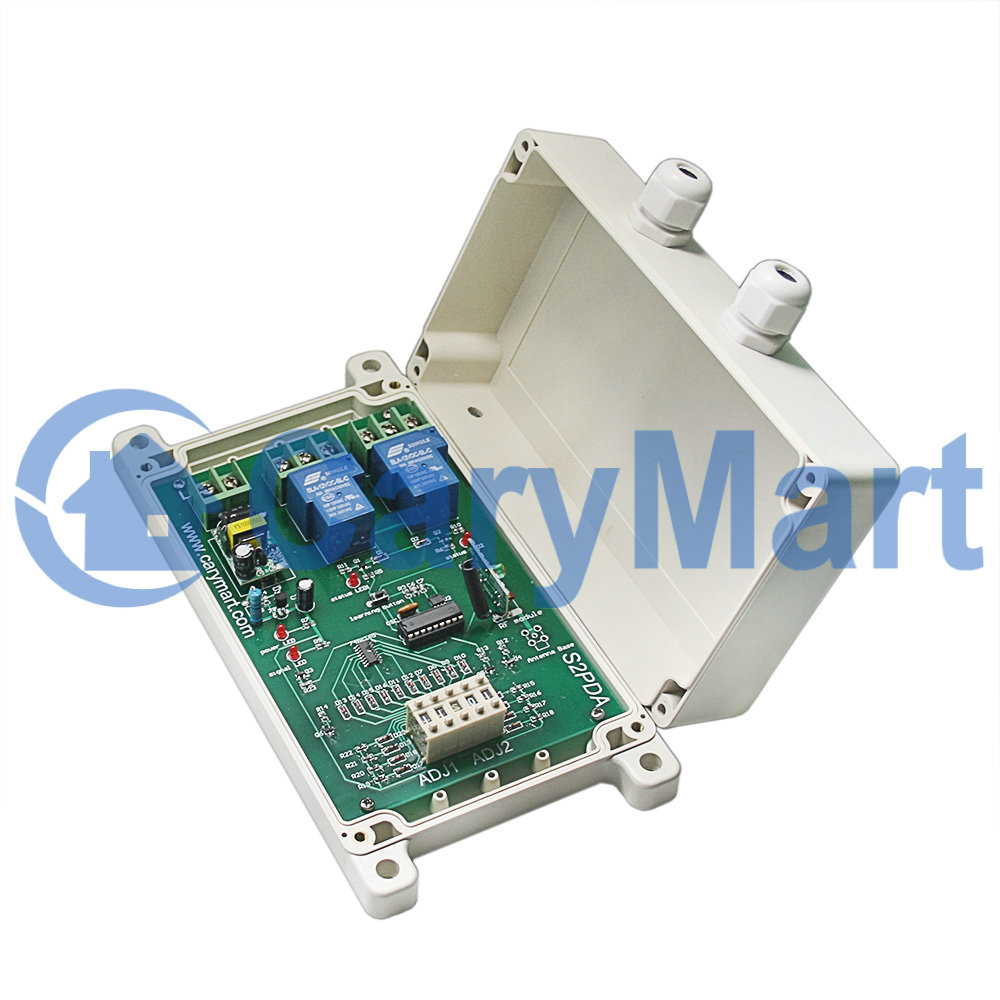

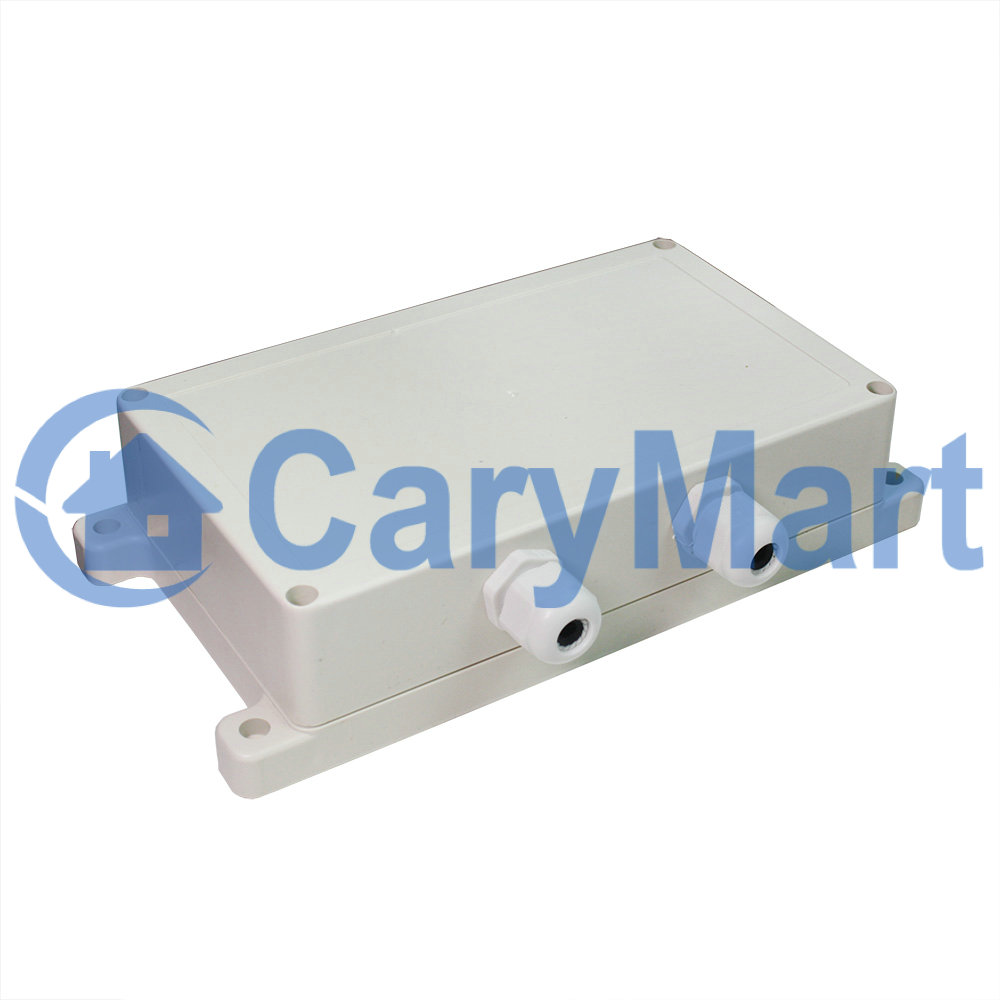

Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé à l'extérieur.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux
États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne,
Royaume-Uni, France, etc.
Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé
pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont
NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Cela signifie que vous devez aussi connecter une alimentation séparée aux
équipements.
Avec une fonction de minuterie réglable de 0 seconde à 99 heures
Haute Puissance: La charge maximale de chaque canal est 30A.
Utiliser un microprocesseur 8 bits conçu et développé avec la technologie
CMOS à faible puissance et de haute vitesse.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs
simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S2PDA-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 2 canaux
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et
normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 30A / chaque canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
Temps de retard réglable: 0 secondes ~ 99 heures
Mode de travail: Retard de temps (appuyer sur le bouton → ouvert ; puis
fermé après le retard)
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 170 x 109 x 18 mm
Dimension de Case: 200 x 120 x 53 mm
Compatible avec les émetteurs à code fixe.

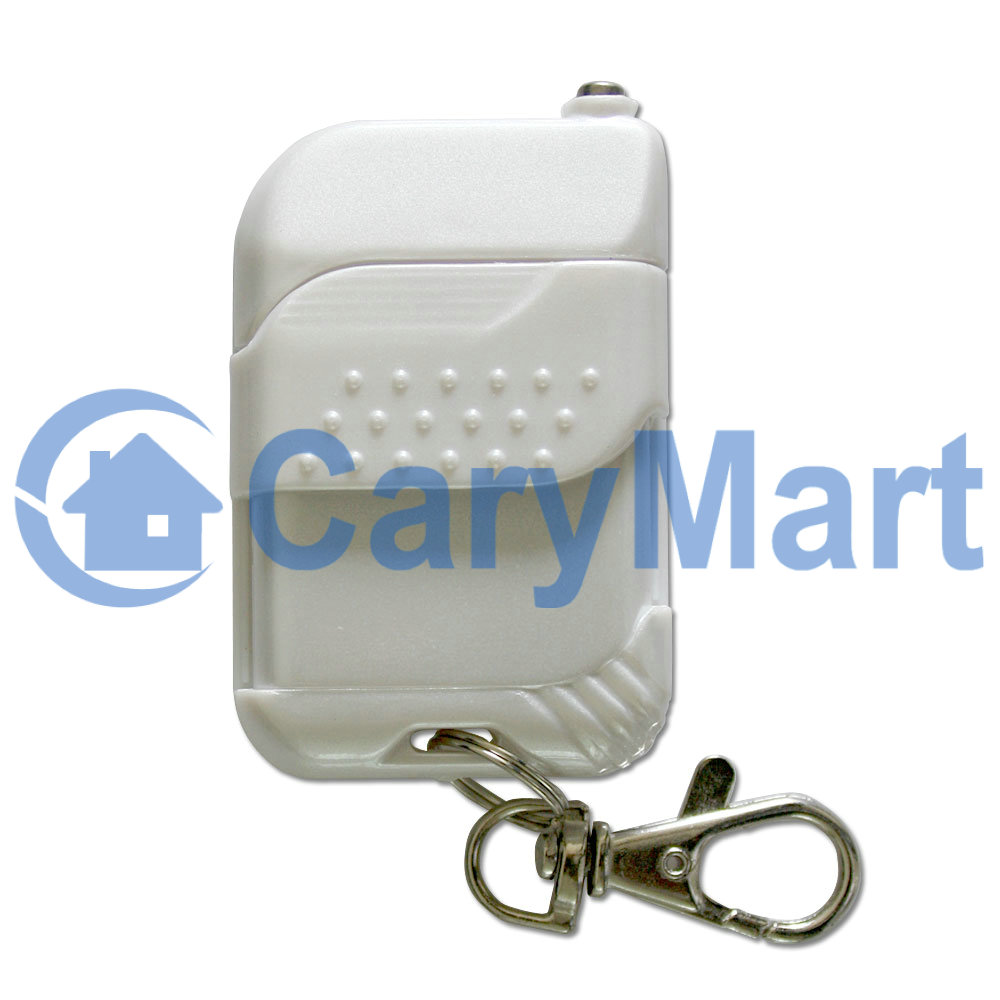

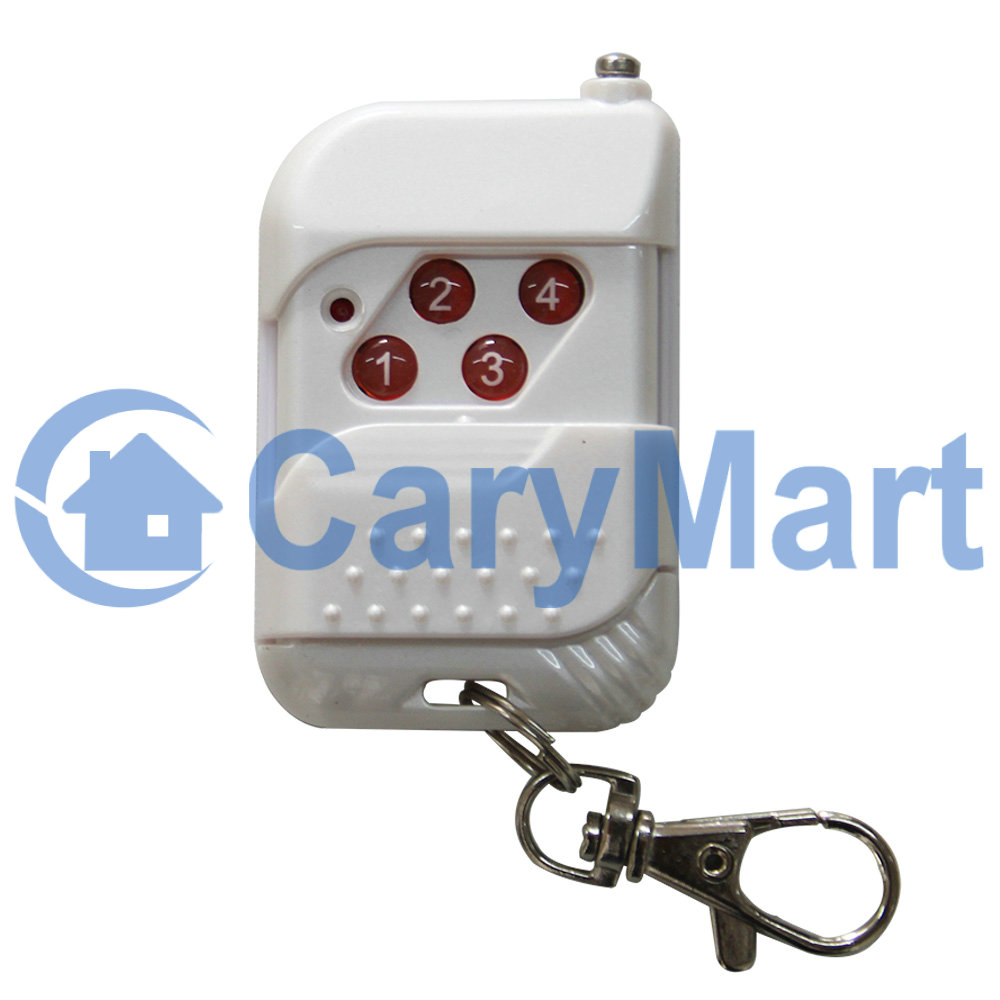

Paramètres de l'émetteur:
Modèle : 0021003 (C-4)
Canal/bouton : 4
Symbole de bouton : 1, 2, 3, 4
Voltage de travail : 12V (1 x 23A -12V batterie, peut être utilisé pour 12
mois)
Courant de travail : 6mA
Fréquence de travail : 433Mhz
Chip de codage : PT2262 / PT2264 / SC2262
Style de codage : code fixé par le soudage, jusqu’à 6561 combinaisons de
code.
Distance d’émission : 100m / 300ft (théoriquement)
Mode de modulation : ASK
Température d’opération : -20 ° C ~ +70 ° C
Dimension unitaire : 58 x 39 x 16 mm
Poids : 30g
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple
modèle
CWB-4
(50M, étanche),
C-4
C-4 (100M),
CP-4
(500M), ou
CB-4
(1000M) etc.
Gamme de travail :
Avec un émetteur (par exemple C-4) pour former un système complet, la
distance de travail maximale peut atteindre 100 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui
seraient sans barrières et sans aucune interférence RF. Mais dans la
pratique, il sera gêné par des arbres, des murs ou d’autres constructions,
et sera interféré par d’autres signaux sans fil. Par conséquent, la distance
de travail réelle peut ne pas atteindre cette distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez
installer une antenne externe sur le récepteur, vous pouvez également
utiliser un répéteur de signal, vous pouvez également utiliser un émetteur
haute puissance, tel que l'émetteur CB-4.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements 0 ~ 28V CC et
110 ~ 240V CA.

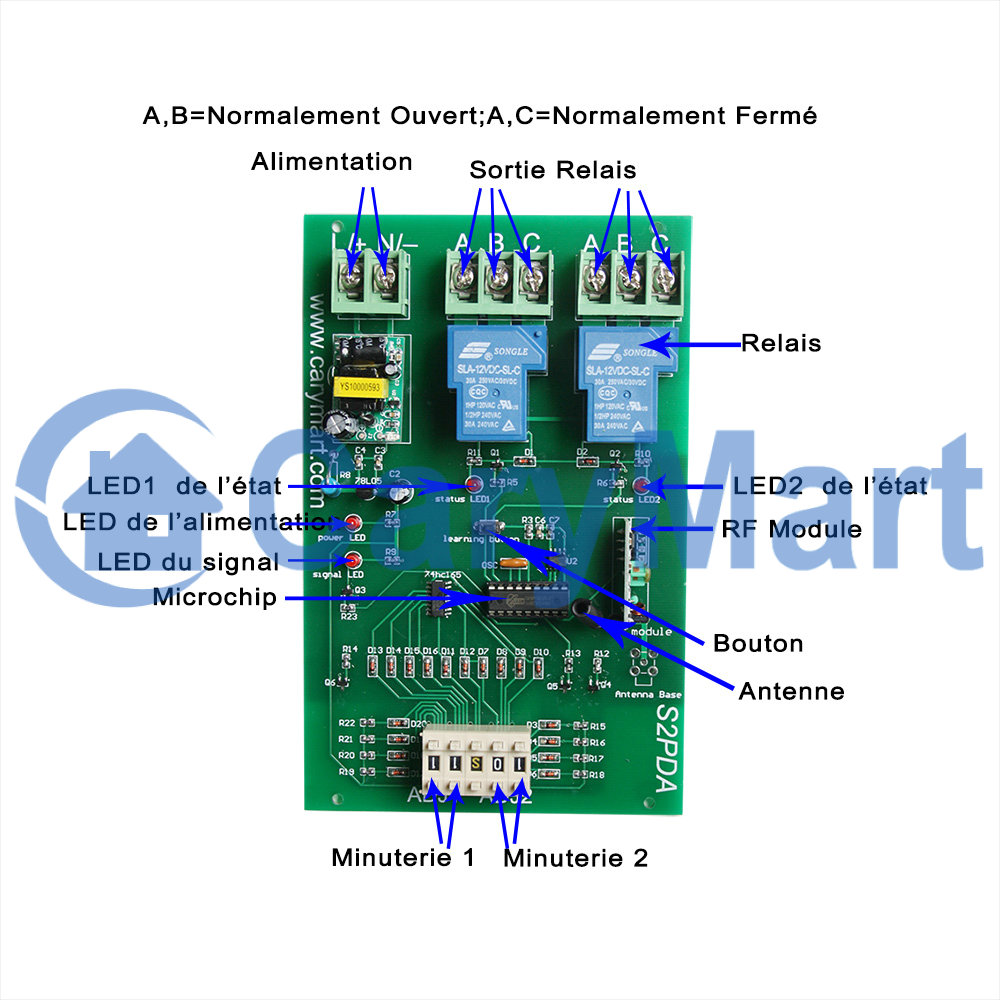

Remarque : Le récepteur est la sortie à relais sec, pas la sortie
d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les
bornes A et B sont Normalement Ouverts ; Les bornes A
et C sont Normalement Fermés.

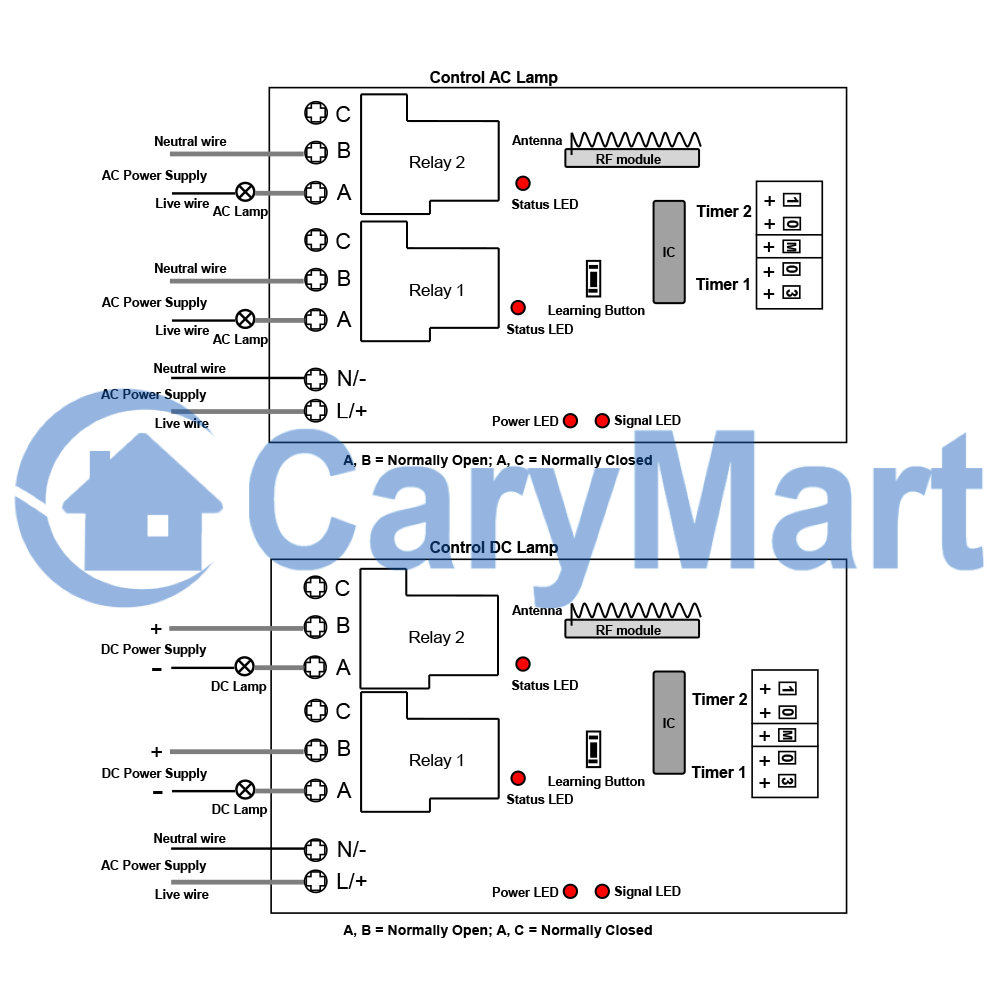

Câblage :
1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant :
1.1 Connecter le fil de phase de l'alimentation en CA à la borne L,
et connecter le fil neutre de l'alimentation en CA à la borne N.
1.2 Connecter la borne B au pôle positif de l'alimentation en CC,
connecter la borne A au pôle positif de la lampe CC, et connecter le
pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
2) Si vous voulez contrôler un lampe 230V CA, faire comme suivant :
2.1 Connecter le fil de phase de l'alimentation en CA à la borne L,
et connecter le fil neutre de l'alimentation en CA à la borne N.
2.2 Connecter la borne B au fil de phase de l'alimentation en CA,
connecter la borne A à un fil de la lampe CA, et connecter l'autre
fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage du temps de retard :
Le récepteur dispose de deux interrupteurs minuteurs. Les deux boutons de
l'interrupteur minuteur 1 permettent de régler le temps de retard du relais
1. Les deux boutons de l'interrupteur minuteur 2 permettent de régler le
temps de retard du relais 2.
Appuyez sur les boutons + et - de l'interrupteur minuteur pour
régler le temps de retard de 0 seconde à 99 heures. H pour Heure, M pour
Minute et S pour Seconde.
Par exemple, si vous réglez l'interrupteur minuteur sur 10 M 03, le nombre
03 sur l'interrupteur minuteur 1 correspond à trois minutes, et le temps de
retard du relais 1 est de trois minutes. Le nombre 10 sur l'interrupteur
minuteur 2 correspond à dix minutes, et le temps de retard du relais 2 est
de dix minutes. Les deux interrupteurs minuteurs fonctionnent indépendamment.
Opération:
Appuyez sur le bouton 1 de l’émetteur : le relais 1 du récepteur est activé
et la lampe 1 connectée est allumée.
Après le temps de retard, le relais 1 est automatiquement désactivé, et la
lampe 1 connectée est éteinte.
Appuyez sur le bouton 3 de l’émetteur : le relais 1 se désactive
immédiatement, sans attendre le temps de retard.
Appuyez sur le bouton 2 de l’émetteur : le relais 2 du récepteur est activé
et la lampe 2 connectée est allumée.
Après le temps de retard, le relais 2 est automatiquement désactivé, et la
lampe 2 connectée est éteinte.
Appuyez sur le bouton 4 de l’émetteur : le relais 2 se désactive
immédiatement, sans attendre le temps de retard.
Comment correspondre l'émetteur au récepteur:
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter
l'usine. Si vous souhaitez appairer d'autres émetteurs, veuillez suivre les
étapes suivantes.
1) Appuyez sur le bouton d’apprentissage du récepteur jusqu’à ce que la LED
de signal s’allume; cela signifie que le récepteur entre dans l'état
d'apprentissage.
2) Appuyez sur n'importe quel bouton de l'émetteur. Si la LED de signal
clignote rapidement 15 fois puis s'éteint, cela signifie que le couplage est
réussi.
3) Appuyez de nouveau sur le bouton d'apprentissage du récepteur. La LED de
signal s'éteint, cela signifie que le récepteur quitte l'état
d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le
récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le récepteur.
Opération : Appuyez sur le bouton d’apprentissage du récepteur jusqu’à ce
que la LED de signal clignote lentement; relâchez ensuite le bouton
d’apprentissage. La LED de signal continuera de clignoter lentement; cela
indique que tous les codes stockés ont été supprimés avec succès
