Application :
Ce récepteur est un appareil électrique avec la sortie d'alimentation en CA
à 1 canal, qui peut être utilisé dans un système d'un émetteur contrôler
plusieurs récepteurs. Par exemple, vous pouvez utiliser un émetteur à 1
bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour
contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4
récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs,
ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser
un émetteur à 12 boutons pour contrôler 12 récepteurs. L'émetteur et le
récepteur forment un système de télécommande sans fil. Ce système peut être
utilisé dans tous les types d'automatisation industrielle, agriculture,
entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien,
etc. Il peut contrôler à distance différents CA équipements sur terre, eau
et air, tels que les lumières, les portes, les fenêtres, les lampes, les
prises, les serrures, les sirènes, les radiateurs, les moteurs, les
ventilateurs, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.
Alimentation universelle: CA 85V~250V
Sortie de l'alimentation en CA : Il peut contrôler des équipements CA avec
une plage de tension de CA 85V~250V (tels que les appareils CA de 110V,
120V, 220V ou 240V).
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs
récepteurs simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, chaque
bouton de l'émetteur contrôlant un récepteur. Par exemple, vous pouvez
utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un
émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à
4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons
pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour
contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler
12 récepteurs.

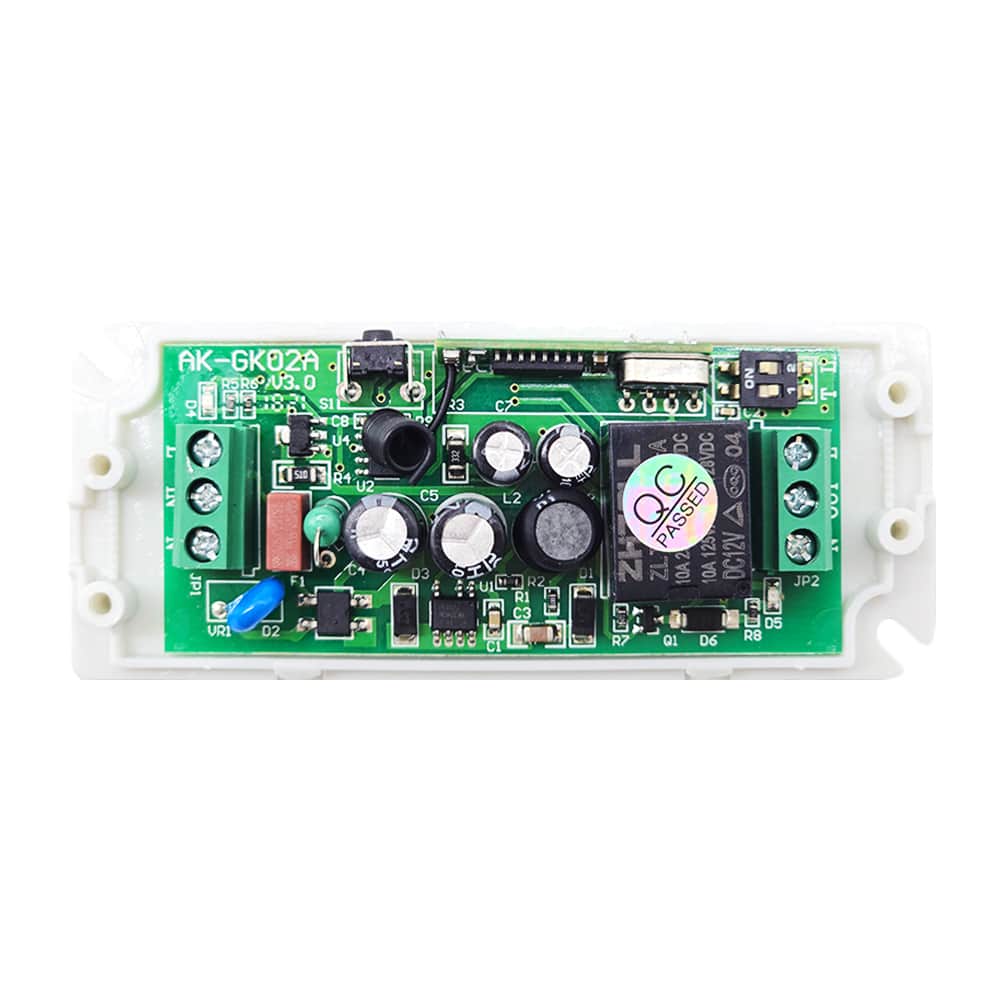

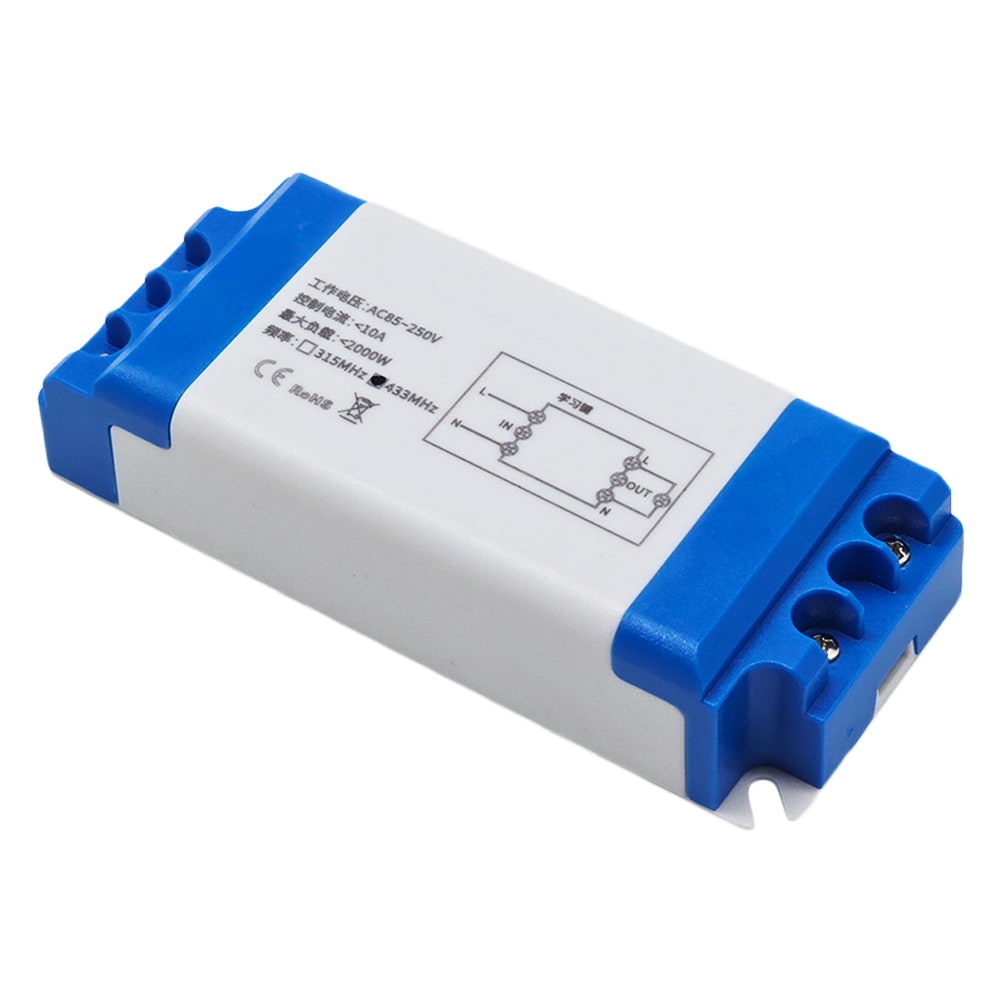

Paramètres de Récepteur :
Modèle : S1XC-AC
Tension de Fonctionnement: 85V~250V CA
Type de sortie : 85~250V CA (110V/120V/220V/240V), identique à la tension
d'entrée
Fréquence de travail : 433MHz
Canal : 1 canal
Courant statique : ≤ 10mA
Courant de charge maximal : 10A
Puissance de charge maximale : < 2 KW
Sensibilité du récepteur : ≥ -105 dB
Gamme de fils pour les bornes : 22-16 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -40°C ~ + 80°C
Dimension de PCB: 76 x 34 x 18 mm
Dimension de Case: 98 x 40 x 23 mm
Paramètres de l'émetteur:
Modèle : 0021022(CV-12)
Canal/bouton:12
Symbole de bouton: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12

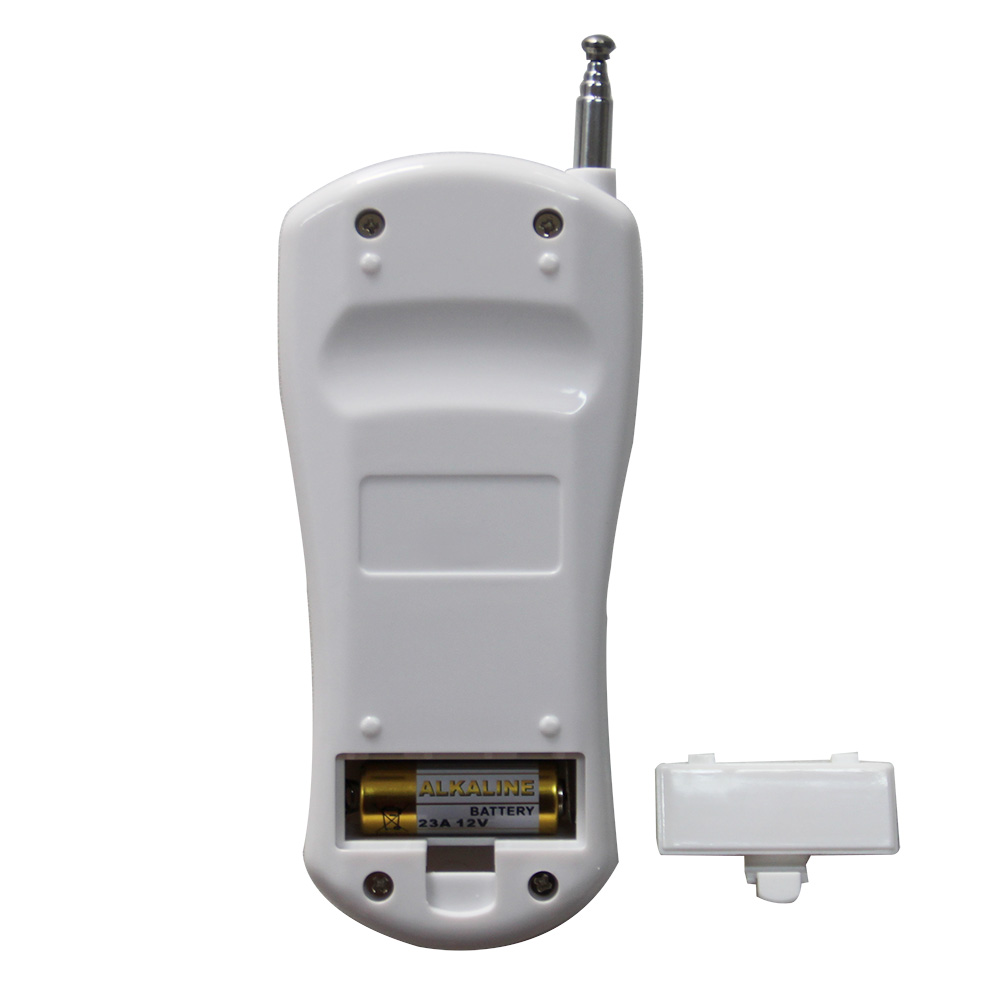

Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12
mois )
Courant de travail: 15mA
Chip de codage: PT2262/PT2264/SC2262
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ +70 ° C
Dimension unitaire: 100 x 50 x 18 mm
Correspondant à l'émetteur :
Le récepteur peut travailler avec les différents émetteurs, par exemple
modèle
CV-12
(500M), ou
CB-12
(1000M) etc.
Gamme de Travail :
Avec un émetteur (par exemple CV-12) pour former un système complet, le
maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs
libre.
La distance de travail maximale est une donnée théorique, elle doit être
utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais
dans la pratique, il sera gêné par des arbres, des murs ou d'autres
constructions, et sera interféré par d'autres signaux sans fil. Par
conséquent, la distance de travail réelle peut ne pas atteindre cette
distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez
installer une antenne externe sur le récepteur, vous pouvez également
utiliser un répéteur de signal, vous pouvez également utiliser un émetteur
haute puissance, tel que l'émetteur CB-12.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CA 85~250V
(110V/120V/220V/240V).

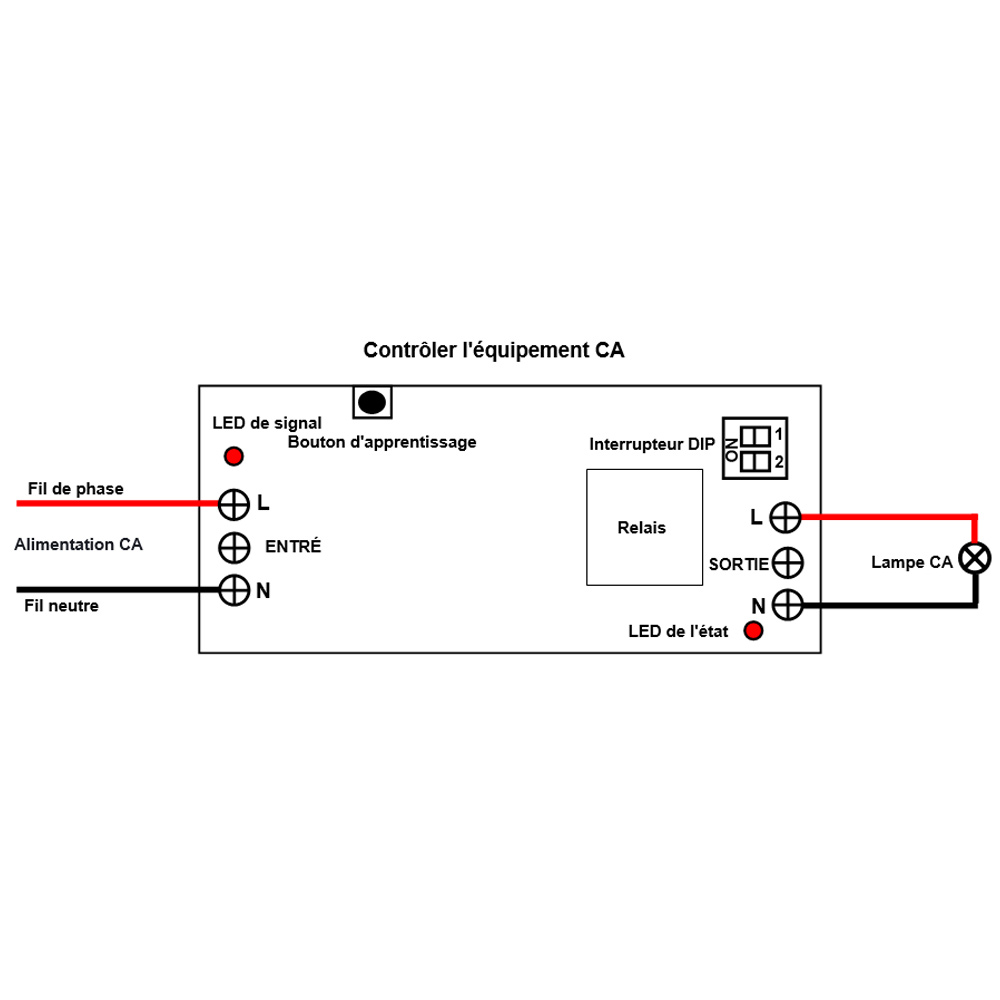

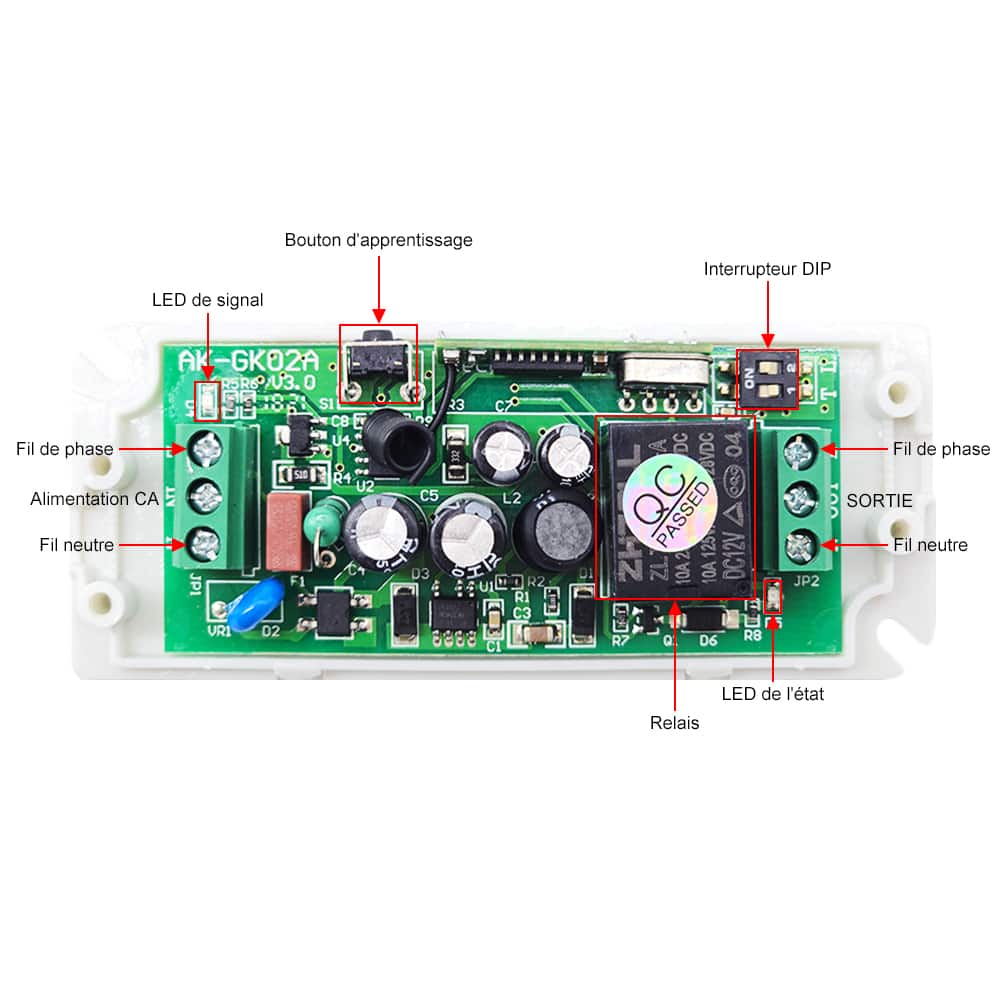

Câblage :
Si vous voulez contrôler un lampe CA 230V, faire comme suivant :
1) Connectez le fil de phase de l'alimentation en CA à la borne L de
l'ENTRÉE, et connectez le fil neutre de l'alimentation en CA à la borne N
de l'ENTRÉE.
2) Connectez le fil de phase de la lampe CA à la borne L de la
SORTIE, et connectez le fil neutre de la lampe CA à la borne N de la
SORTIE.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si
vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le premier bit de l'Interrupteur
DIP.
Le fonctionnement du mode autoblocage avec l'émetteur CV-12 :
Presser le bouton 1 sur l’émetteur: Les bornes de sortie du récepteur 1
sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
Presser le bouton 1 encore une fois: Les bornes de sortie du récepteur 1
arrêtent de sortir, et la lampe 1 connectée est éteint.
......
Presser le bouton 12 sur l’émetteur: Les bornes de sortie du récepteur 12
sortent l'alimentation en CA, et la lampe 12 connectée est allumée.
Presser le bouton 12 encore une fois: Les bornes de sortie du récepteur 12
arrêtent de sortir, et la lampe 12 connectée est éteint.
2) Réglage du mode momentané: Fermez le premier bit et le deuxième bit de
l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CV-12 :
Presser et maintenez le bouton 1 sur l’émetteur: Les bornes de sortie du
récepteur 1 sortent l'alimentation en CA, et la lampe 1 connectée est
allumée.
Relâchez le bouton 1: Les bornes de sortie du récepteur 1 arrêtent de sortir,
et la lampe 1 connectée est éteint.
......
Presser et maintenez le bouton 12 sur l’émetteur: Les bornes de sortie du
récepteur 12 sortent l'alimentation en CA, et la lampe 12 connectée est
allumée.
Relâchez le bouton 12: Les bornes de sortie du récepteur 12 arrêtent de
sortir, et la lampe 12 connectée est éteint.
3) Réglage du mode d'interblocage: Ouvrez le deuxième bit et Fermez le
premier bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CV-12 :
Presser le bouton 1 sur l’émetteur: Les bornes de sortie du récepteur 1
sortent l'alimentation en CA, et la lampe 1 connectée est allumée. Les
bornes de sortie des 11 autres récepteurs arrêtent de sortir et les 11
lampes connectées sont éteintes.
......
Presser le bouton 12 sur l’émetteur: Les bornes de sortie du récepteur 12
sortent l'alimentation en CA, et la lampe 12 connectée est allumée. Les
bornes de sortie des 11 autres récepteurs arrêtent de sortir et les 11
lampes connectées sont éteintes.
Comment correspondre l'émetteur au récepteur:
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter
l'usine.
Vous pouvez coupler librement n'importe quel bouton de l'émetteur avec le
récepteur que vous souhaitez contrôler.
1) Sélectionnez le récepteur à contrôler et presser une fois sur le bouton
d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote
une fois puis reste allumé, cela signifie que le récepteur entre dans l'état
d'apprentissage.
2) Presser sur le bouton que vous souhaitez utiliser sur l'émetteur, si le
LED de signal clignote pour 1 fois, cela signifie que ce bouton couplage est
réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à
2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte
l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes
différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le
récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur,
puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois
rapidement puis s'éteint, cela indique que tous les codes stockés ont été
supprimés avec succès.
Contenu :
12 x Récepteur: S1XC-AC
1 x Émetteur (Télécommande): CV-12/CB-12
1 x Manuel d'utilisation
