Principe de fonctionnement:

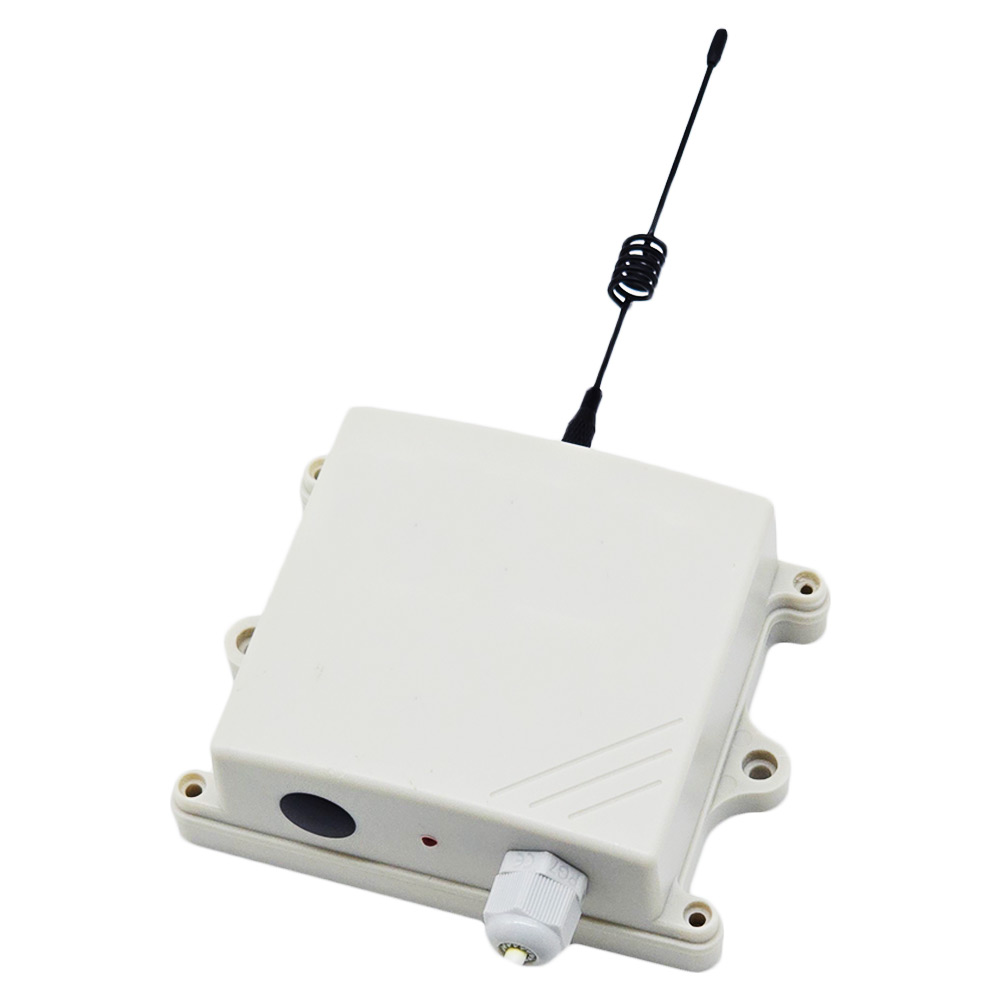

L'émetteur CK-AC-2 est une télécommande spéciale qui est déclenchée par les
conditions de ON et OFF de l'alimentation CA 110V~220V. Il est équipé d'un
fil d'entrée à deux conducteurs ou d'un câble à deux conducteurs avec fiche
d'alimentation pour connecter un signal de tension CA provenant d'un
équipement, tels que l'hôte d'avertissement, la sirène CA, la lampe CA et
d’autres équipements CA.
Lorsqu'une tension CA est appliquée à son câble d'entrée, il émet un signal
sans fil "ON". Lorsque le câble d'entrée cesse d'obtenir une tension CA, il
émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former
un système de contrôle sans fil, et ce système est utilisé pour contrôler
sans fil un autre appareil via un signal de tension CA ou un signal de
sortie CA d'un appareil.
Application:
Vous pouvez utiliser cet émetteur et le récepteur pour contrôler à distance
les équipements CA ou CC par le signal de tension CA d'un autre équipement.
Tels que le système de synchronisation d'éclairage sans fil. Vous pouvez
connecter une lampe AC en parallèle au câble d'entrée de cet émetteur et
connecter une autre lampe AC au récepteur. Ensuite, les deux lampes
fonctionneront de manière synchrone.
Lorsque la première lampe CA est allumée, l'émetteur émet un signal sans fil
"ON". Lorsque le récepteur reçoit ce signal sans fil, il active son relais
pour allumer la seconde lampe CA.
Lorsque la première lampe CA est éteinte, l'émetteur émet un signal sans fil
"OFF". Lorsque le récepteur reçoit ce signal sans fil, il désactive son
relais pour éteindre la seconde lampe CA.
Caractéristiques:
Commande sans fil, facile à installer.
Déclenché par l'alimentation CA ON OFF.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les
fenêtres
Contrôle fiable: le code contient des milliers de combinaisons différentes
et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.

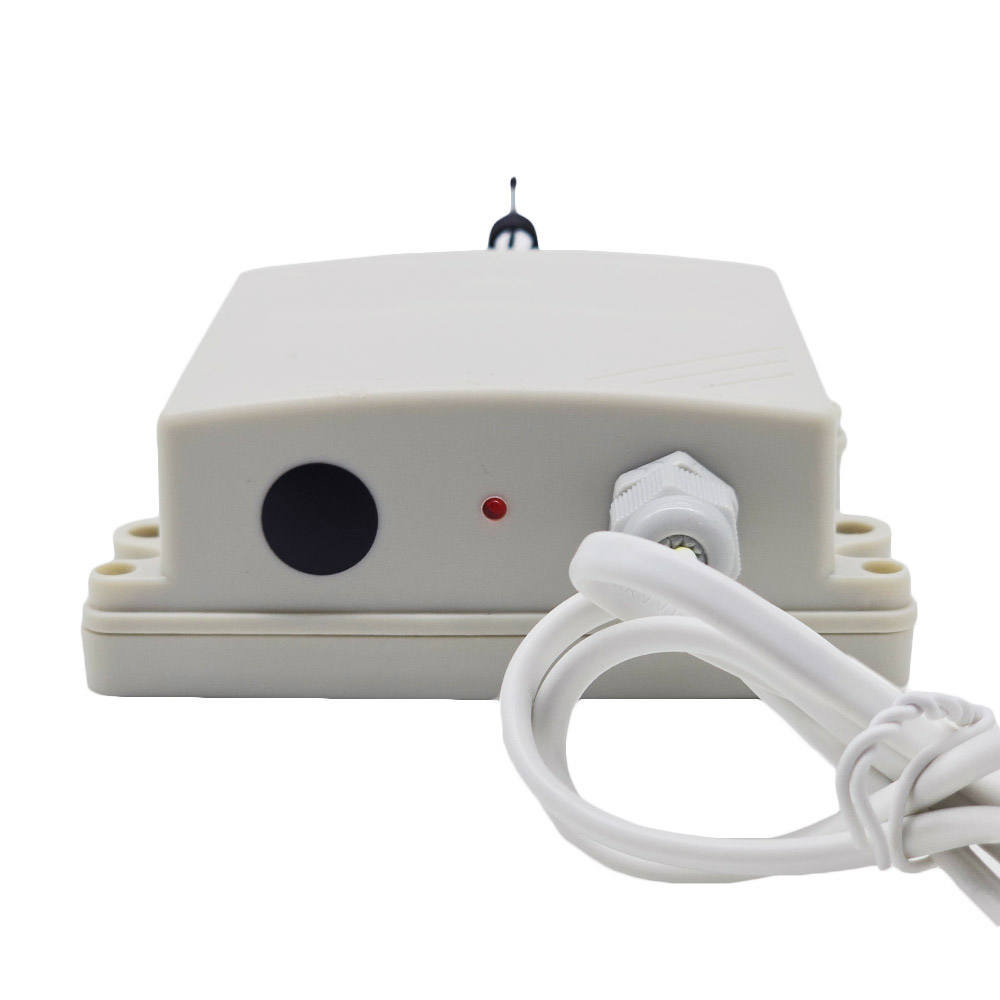

L'émetteur dispose boîtier étanche et connecteur étanche, il peut être
installé en plein air.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en
même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Émetteur:
Modèle: CK-AC-2
Équipé d'un fil d'entrée à deux âmes ou d'un câble d'alimentation à deux
âmes avec fiche électrique.
Aucune pile n'est requise pour le fonctionnement.
Déclenché par le signal de tension CA 110V~220V.
Méthode de déclenchement: Lorsque le câble d'entrée obtient le signal de
tension CA, après 1 seconde, la LED de signal de l'émetteur clignote
rapidement et l'émetteur émet un signal sans fil "ON". Une fois la
transmission terminée, la LED de signal reste allumée. Lorsque le câble
d'entrée perd le signal de tension CA, après 1 seconde, la LED de signal de
l'émetteur clignote rapidement et l'émetteur émet un signal sans fil "OFF".
Une fois la transmission terminée, la LED de signal clignote une fois, puis
s'éteint.
Durée de transmission du signal: 1 seconde
Fréquence de travail: 433.92MHz (315 MHz personnalisable)
Chip de codage: EV1527
Distance de transmission: 500m / 1500ft (théoriquement)

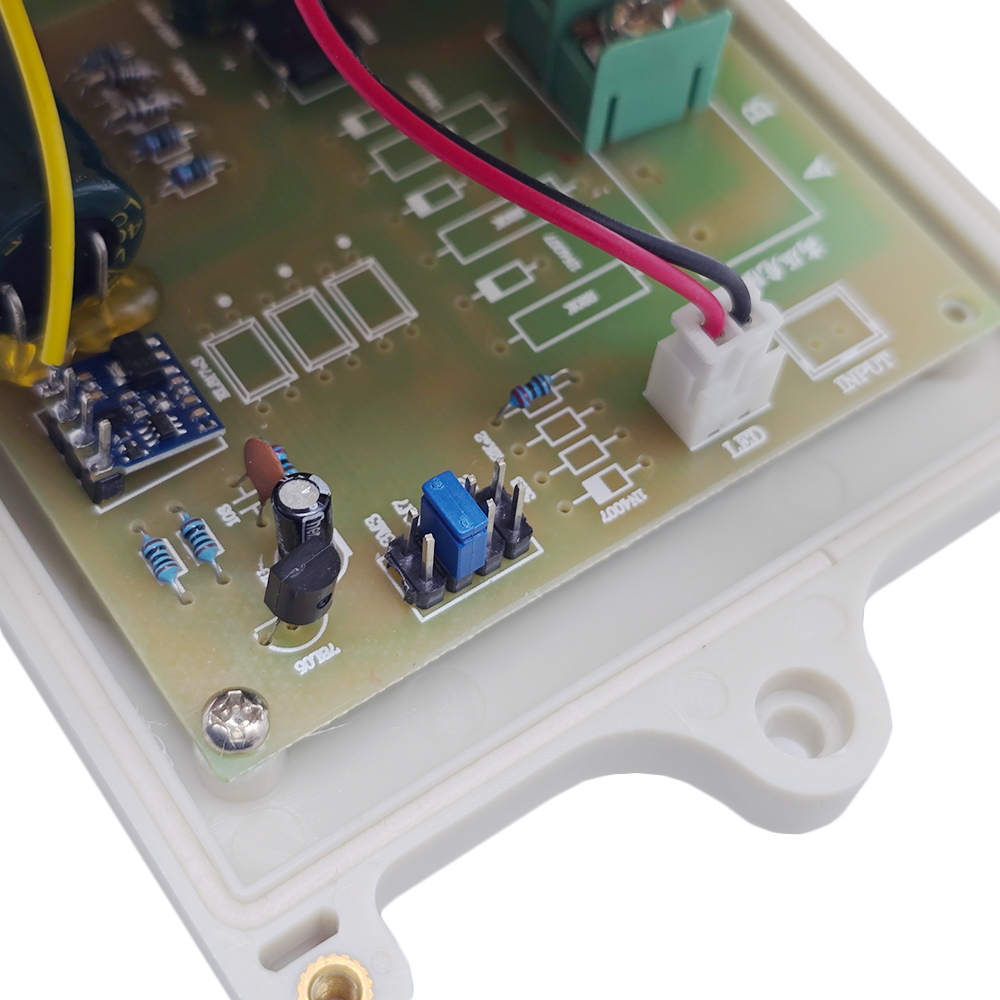

Dimension de PCB: 73 x 73 x 19 mm

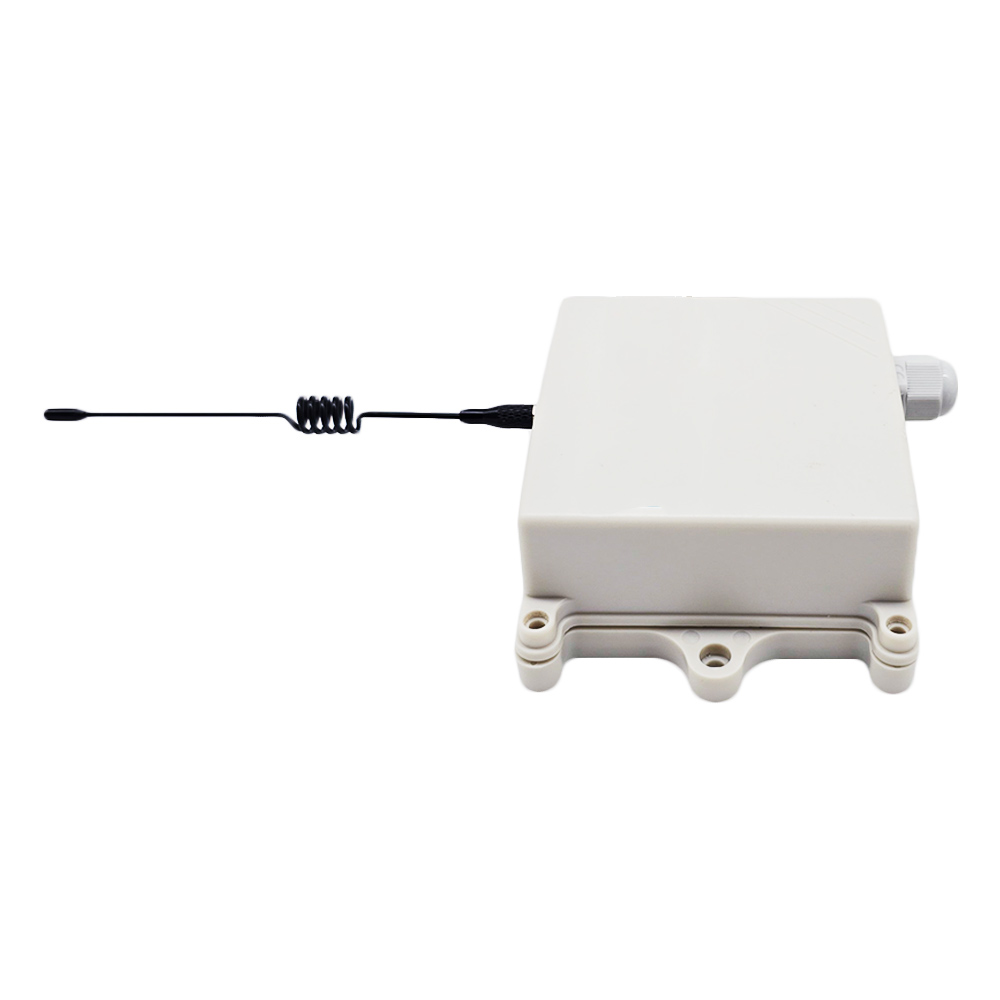

Dimension de Case: 110 x 86 x 40 mm
Gamme de Travail:
Avec un récepteur (par exemple
S1PXA-AC-ANT3)
pour former un système complet,
le maximum distance de travail peut arriver jusqu'à 500M dans un champ libre.
Le maximum distance de travail est une donnée théorique, il doit être
exploité dans un champ libre, sans barrières, sans aucune interférence. Mais
dans la pratique, il sera gêné par les arbres, les murs ou les autres
constructions, et sera interféré par d'autres signaux sans fil. Donc, la
distance réelle peut-être atteindre le maximum distance de travail ou
peut-être pas.
Utilisation et Fonctionnement:
Si vous souhaitez contrôler l'équipement A par le signal CA 110~220V de
l'équipement B, faire comme suivant:
1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CA de l'appareil B à la borne d'entrée de
l'émetteur.
3. Lorsque l'appareil B enverra un signal CA à l'émetteur, l'émetteur
émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans
fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CA à l'émetteur,
l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce
signal sans fil, il désactivera son relais pour éteindre l'appareil A.
Comment choisir les différents types de récepteurs？:
Le récepteur en CC 9/12/24V avec sortie contact sec 10A:
S1UA-DC
Le récepteur en CA 220/230V avec sortie contact sec 10A:
S1U-AC
Le récepteur en CC 8~80V avec sortie contact sec 30A:
S1PU-DC
Le récepteur en CC 220/230V avec sortie contact sec 30A:
S1PU-AC
Le récepteur en CC 9/12/24V avec sortie CC 10A:
S1X-DC
Le récepteur en CA 220/230V avec sortie CA 10A:
S1X-AC
Le récepteur en CC 8~80V avec sortie CC 30A:
S1PX-DC
Le récepteur en CA 220/230V avec sortie CA 30A:
S1PX-AC
Contenu:
1 x Émetteur: CK-AC-2
1 x Manuel d’utilisateur
