Application :
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicaux et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité
Boîtier métallique, capable de travailler dans des environnements très
difficiles
Boîte de vitesses en métal, engrenage en métal résistant à l'usure à haute
résistance
Tube télescopique et tube extérieur en acier inoxydable, bonne résistance à
la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 5000N / 500 kg / 1100 lbs à 12 mm / seconde
Options de vitesse multiples, de 12 mm/seconde à 50 mm/seconde
Options de course multiples, de 700 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 700 mm à 2000 mm, par exemple 950mm, 1250mm, 1850mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Embrayage intégré pour protéger les engrenages et les moteurs
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré, vous pouvez donc utiliser le contrôleur
synchrone pour faire fonctionner 2 vérins électriques de manière entièrement
synchrone.
Avec fonction de verrouillage automatique pour maintenir la position de la
charge après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V, CC 24V, CC 36V ou CC 48V, et 24V est
la tension de fonctionnement la plus couramment utilisée.

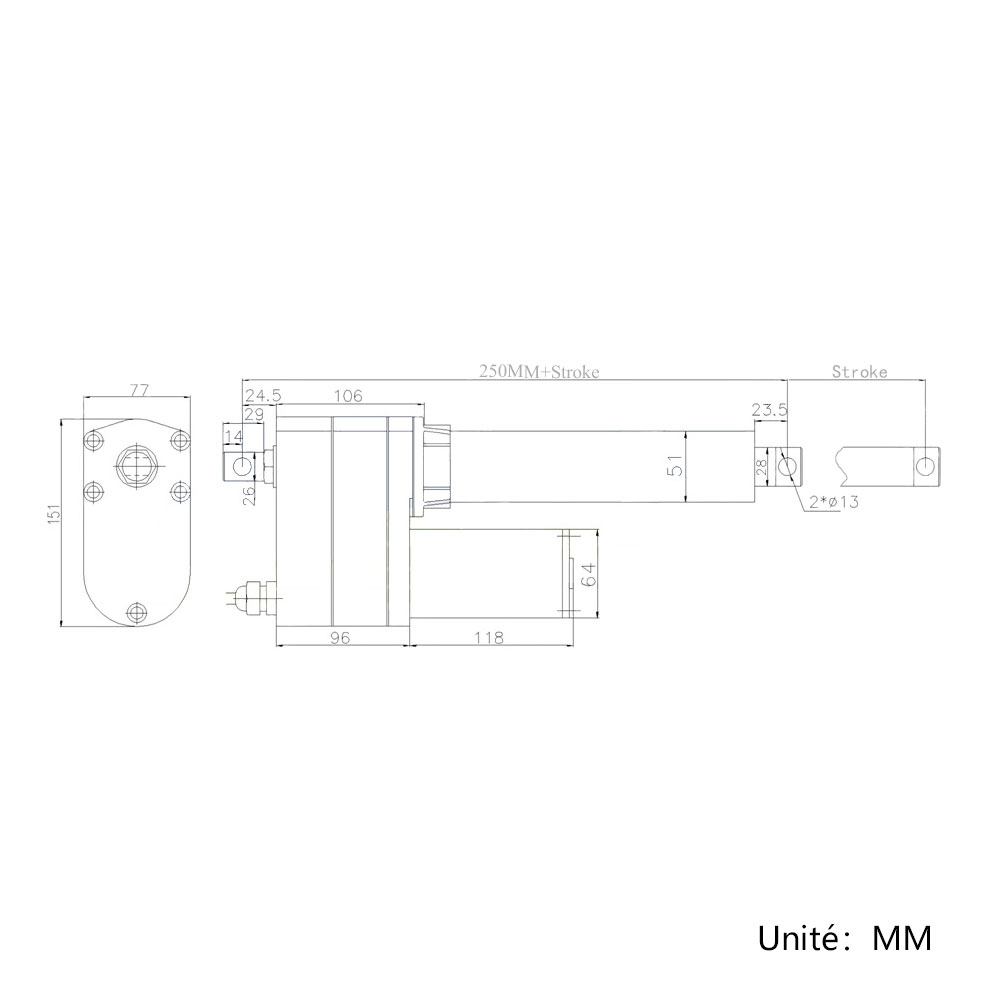

Plage de course : 28 ~ 80 pouces ou 700 ~ 2000 mm ( Si vous souhaitez consulter des informations détaillées sur les vérins
électriques avec différentes courses, telles que des dessins détaillés et
des dessins dimensionnels, veuillez cliquer sur le lien suivant pour les
consulter :
vérin électrique C)
Vitesse optionnelle : 12±2mm/s, 16±3mm/s, 20±4mm/s, 28±6mm/s, 50±10mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 5000N / 500 kg / 1100 lbs à 12 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide: 2~3A à 12V ou 1~1.5A à 24V
Courant à pleine charge: 12~20A à 12V ou 6~10A à 24V
Veuillez utilisez une alimentation 12V/50A ou 24V/25A pour alimenter les
deux vérins électriques.
Diamètre de l'arbre: 28 mm
Diamètre des trous de montage des connecteurs avant et arrière: 13 mm
Matériau du boîtier: acier inoxydable
Matériau du tube télescopique: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
L'orientation du connecteur avant et arrière est par défaut, nous pouvons le
faire pivoter de 90 degrés pendant la production en fonction des besoins du
client.
Cycle de service: 10%, max 2 minutes d'utilisation continue
Durée de vie : environ 35,000 cycles
Câble d'alimentation : prise à six broches
Longueur de câble : 2500±10%mm, la longueur peut également être
personnalisée selon vos besoins spécifiques.
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 56dB à 66dB (Les vérins électriques avec
différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
Différentes vitesses et poussée maximale correspondante :
Vitesse à vide
Vitesse à pleine charge
Poussée maximale
Force autobloquante
12mm/s
9mm/s
5000N / 500 kg / 1100 lbs
5500N / 550 kg / 1200 lbs
16mm/s
12mm/s
4000N / 400 kg / 880 lbs
4500N / 450 kg / 1000 lbs
20mm/s
15mm/s
3000N / 300 kg / 670 lbs
3500N / 350 kg / 790 lbs
28mm/s
20mm/s
2000N / 200 kg / 450 lbs
2500N / 250 kg / 560 lbs
50mm/s
38mm/s
1000N / 100 kg / 200 lbs
1500N / 150 kg / 340 lbs
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale
pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens
vertical. La capacité de charge maximale de l'ensemble du système synchrone
est la somme des capacités de charge maximales des deux vérins électrique.
Si le poids de votre équipement (comme une porte de cave) est de 100 kg et
que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte,
vous devez calculer la force réelle agissant sur le vérin électrique en
fonction de votre méthode d'installation. Cette force est généralement de 2
à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le
calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente. La vitesse à
pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales.
Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la
charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement
continu avec la charge maximale, nous vous recommandons de le laisser
fonctionner à environ la moitié de la charge maximale pour obtenir une durée
de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous
ne devriez normalement pas les laisser fonctionner à leur course maximale
sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous
vous recommandons de choisir un vérin électrique avec une course de
700-800MM.
6. La force de traction maximale du vérin électrique est légèrement
inférieure à sa force de poussée maximale.
Les informations pour le contrôleur synchrone :
Introduction :
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et
descendre un équipement, par exemple deux , trois ou quatre vérins
électriques. Étant donné que le moteur CC à grande vitesse dans le vérin
électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse
de déplacement du vérin électrique sera également différente. Lorsque
plusieurs vérins électriques fonctionnent en même temps, leurs vitesses
réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons
utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins
électriques pour monter ou descendre de manière synchrone. Ils fonctionnent
complètement en synchronisation sans aucune différence.
Principe de fonctionnement:
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire
fonctionner 2, 3 ou 4 vérins électriques de manière entièrement synchrone,
vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin
électrique. Et lorsque vous avez acheté des vérins électriques et des
capteurs à effet Hall, nous installerons des capteurs à effet Hall dans les
vérins électriques pendant la production pour vous.
Lorsque 2, 3 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall
enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur
ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte
que tous les vérins électriques fonctionnent exactement à la même vitesse.

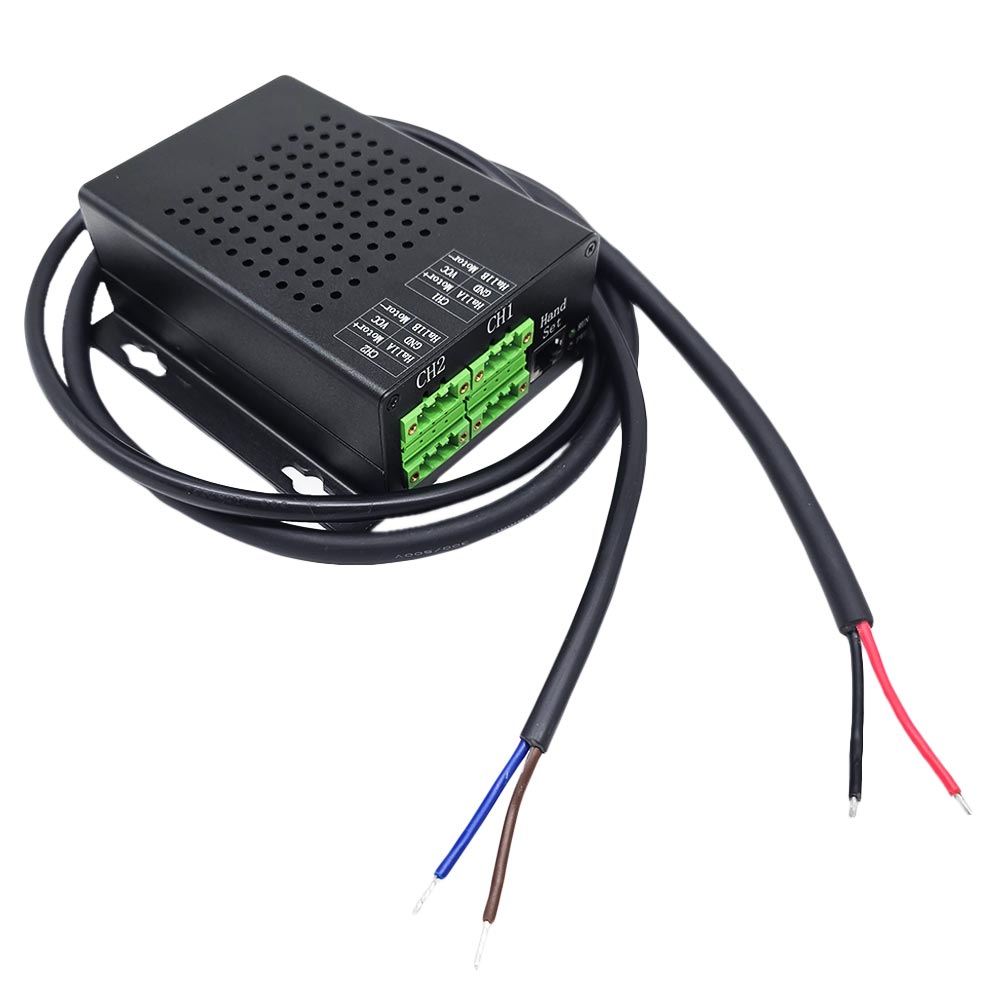

Caractéristiques:
Il peut faire fonctionner deux vérins électriques C
pour fonctionner de
manière complètement synchrone.

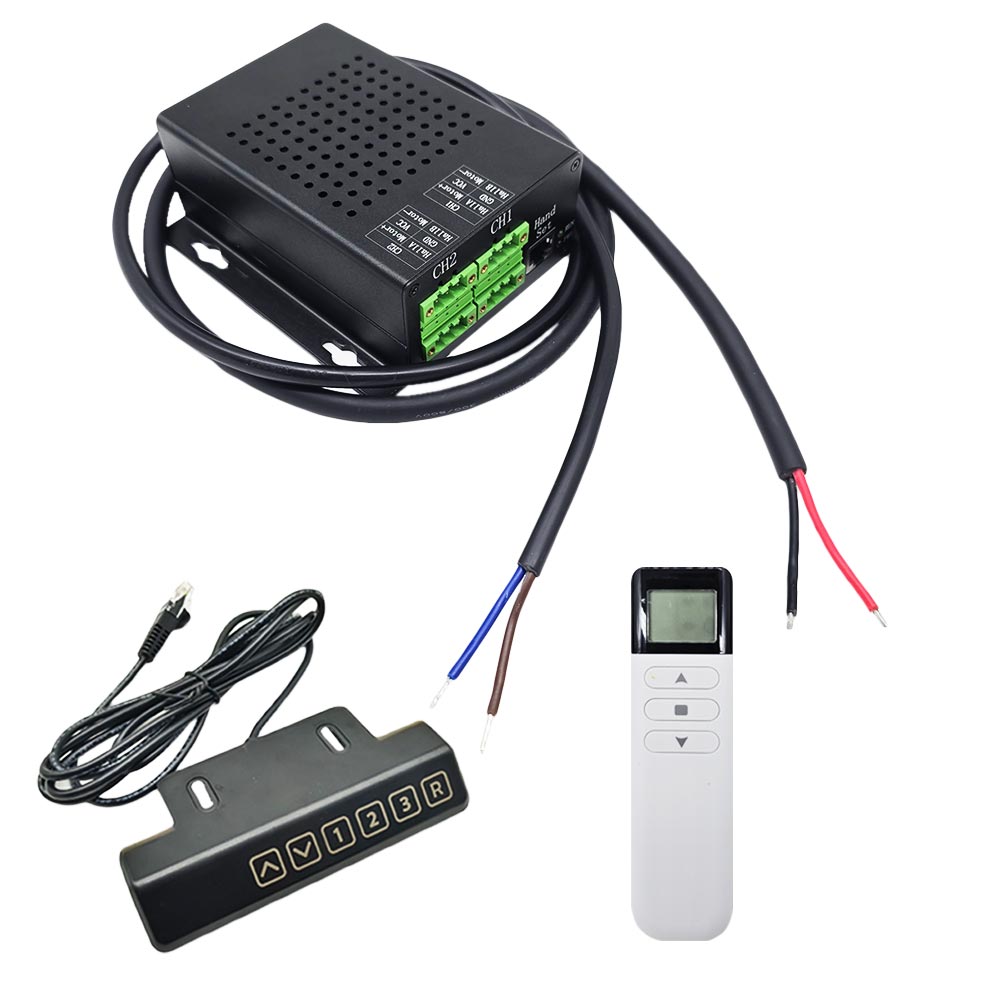

Commande filaire via une poignée de commande tactile.
Contrôle sans fil via une télécommande.
L'affichage LED sur la poignée de commande et la télécommande affichera la
position de la course en temps réel.
Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R.
Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des
vérins électriques.
Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement
les vérins électriques sur trois positions pré-mémorisées.
Le bouton R est le bouton de réinitialisation et est utilisé pour
réinitialiser le système en cas d'erreur.
Deux fonctions de contrôle externe sélectionnables : fonction d’interrupteur
manuel ou fonction de fin de course, veuillez sélectionner une fonction de
contrôle externe dont vous avez besoin lors de la commande.
Avec bouton de réinitialisation et bouton d'appairage.
Lorsque les vérins électriques se rapprochent de la position finale, ils
ralentissent automatiquement pour se protéger.
Lorsque les vérins électriques sont complètement rétractés, ils conservent 1
mm de course pour se protéger.
Paramètres:
Tension de travail : 12~48 VCC, convient pour vérin électrique en 12V ou 24V
Nombre de vérins électriques connectés : 2
Fréquence de travail: 2.4 GHz
Distance de travail: 10 m (théoriquement)
Courant nominal: 25A
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode
momentané.
Température de fonctionnement: -20°C ~ +70°C
Dimension du contrôleur: 130 x 120 x 50 mm Longueur de câble de la poignée de commande tactile : 2000±10%mm
Câblage:

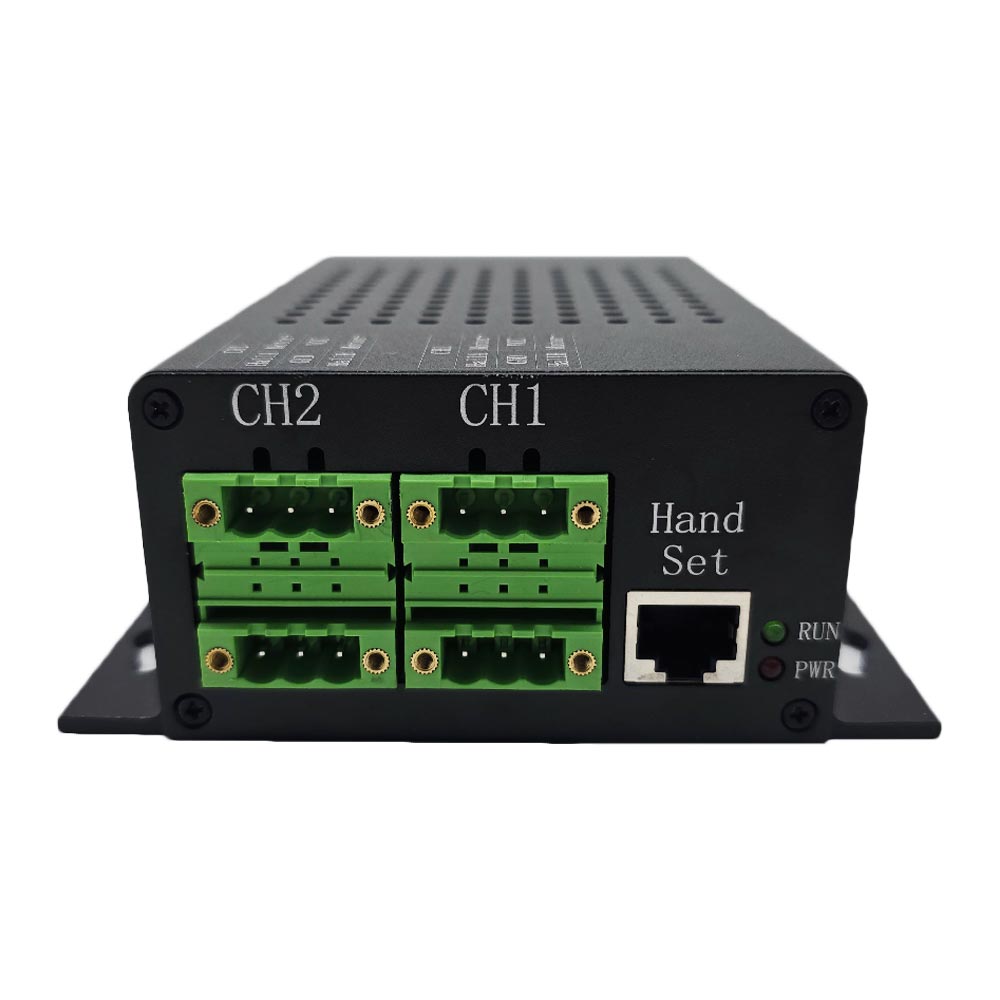

1) Branchez la poignée de commande tactile dans le port Hand Set du
contrôleur.

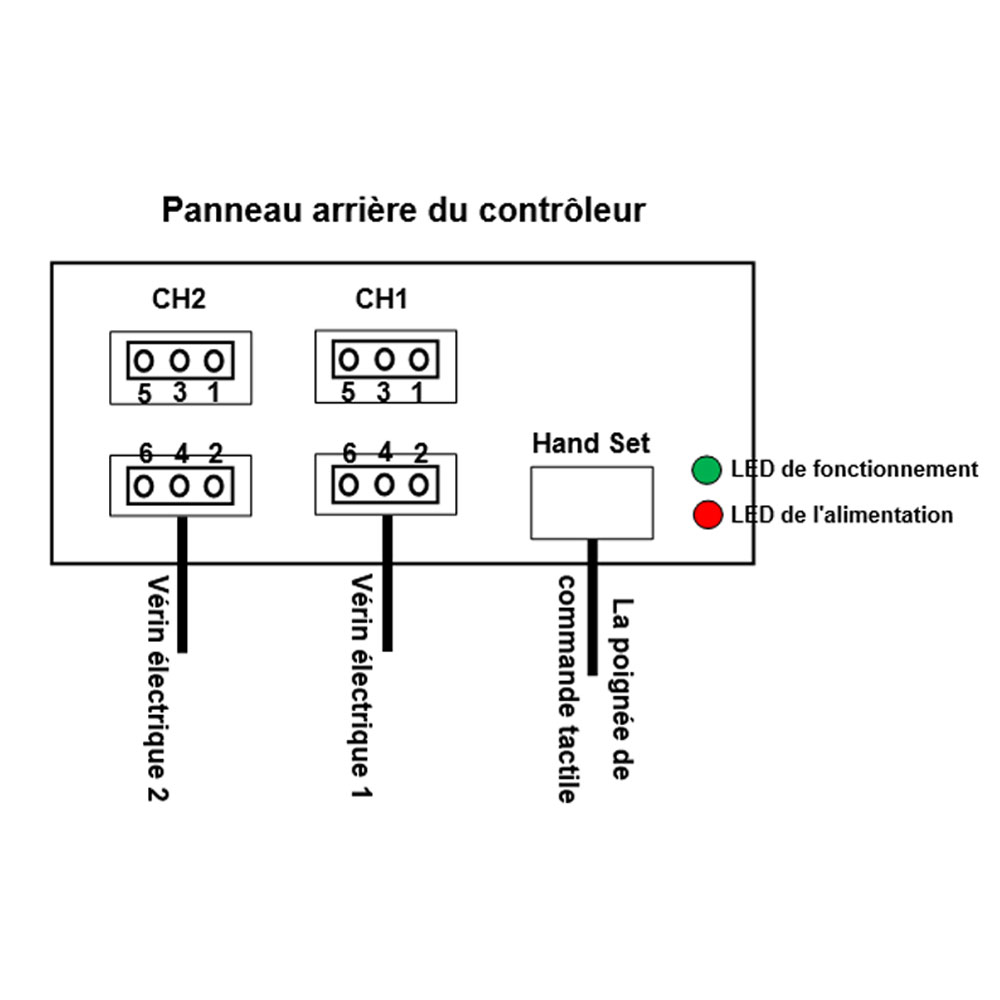

2) Branchez deux bornes du premier vérin électrique aux deux ports de CH1 du
contrôleur, et branchez deux bornes du second vérin électrique aux deux
ports de CH2 du contrôleur comme indiqué sur le schéma.
3) Connecter le pôle positif de l’alimentation CC au la borne d'alimentation
+ du contrôleur, et connecter le pôle négatif de l’alimentation CC au la
borne d'alimentation - du contrôleur.
Comment régler le mode de contrôle :
Le contrôleur dispose de deux modes de contrôle sélectionnables, le mode
d’interblocage et le mode momentané. Vous pouvez passer d'un mode de
contrôle à l'autre de la manière suivante :
Appuyez trois fois de suite sur le bouton d'appairage du contrôleur.
Opération :
1. Opération via la poignée de commande tactile :
Remarque : La poignée est actionnée par commande tactile. La sensibilité
tactile peut être automatiquement calibrée lors de la première mise sous
tension. Il est interdit aux mains de toucher la poignée lors de la mise
sous tension pour éviter toute interférence avec l'étalonnage de la
sensibilité et affecter la sensibilité de fonctionnement.
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, deux vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton,
deux vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, deux vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, deux vérins électriques s'arrêtent.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande, deux
vérins électriques se déplaceront automatiquement vers la position mémorisée
par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois
boutons.
4) L'affichage LED sur la poignée de commande affichera les données de
position de la course en temps réel. Par exemple, si le nombre 03.5 signifie
que les vérins électriques ont atteint la position de course de 35MM.
2. Opération via la télécommande : 2.1 Lorsque le contrôleur fonctionne en mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, deux vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton,
deux vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, deux vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, deux vérins électriques s'arrêtent.
2.2 Lorsque le contrôleur fonctionne en mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, deux vérins électriques
s'étendent vers l'extérieur en même temps, ils atteindront la course
maximale en même temps et s'arrêteront automatiquement.
2) Appuyez sur le bouton ▼ de la télécommande, deux vérins électriques se
rétractent vers l'intérieur en même temps, ils se rétractent complètement en
même temps et s'arrêtent automatiquement.
3) Pendant le fonctionnement, vous pouvez appuyer sur le bouton d'arrêt ou
n'importe quel bouton de la télécommande pour arrêter deux vérins
électriques en même temps.
L'affichage LED de la télécommande affichera les données de position de la
course en temps réel des vérins électriques en cours d'extension ou de
rétraction. Par exemple, si l'écran LED affiche UP 29.5 cm, cela signifie
que les vérins électriques a été étendu jusqu'à la position de course de 295
mm, ou s'il affiche DN 20.0 cm, cela signifie que les vérins électriques a
été rétracté jusqu'à la position de course de 200 mm.
Deux fonctions de commande externe sélectionnables :
Les bornes de commande externes offrent un choix de deux fonctions :
fonction d’interrupteur manuel ou fonction de fin de course. Lorsque vous
choisissez la fonction d’interrupteur manuel, vous pouvez connecter un
interrupteur manuel externe (tel que le modèle 0040025) pour faire
fonctionner les vérins électriques. Lorsque vous choisissez la fonction de
fin de course, vous pouvez connecter deux interrupteurs de fin de course
externes (tels que le modèle 0010010) pour arrêter automatiquement les
vérins électriques.
1. Fonction d’interrupteur manuel :
Lorsque vous choisissez la fonction d’interrupteur manuel, vous pouvez
connecter un interrupteur manuel externe (tel que le modèle 0040025) à ce
contrôleur, puis faire fonctionner les vérins électriques via celui-ci.
1) L'interrupteur manuel possède un bouton Haut et un bouton Bas, et chaque
bouton possède deux bornes 3 et 4 normalement ouvertes.
2) Connectez les bornes 3 et 4 du bouton Haut aux deux bornes de UP sur le
contrôleur, et connectez les bornes 3 et 4 du bouton Bas aux deux bornes de
DOWN sur le contrôleur.
L’opération :
1) Appuyez sur le bouton Haut de l’interrupteur manuel, deux vérins
électriques s'étendent vers l'extérieur en même temps, ils atteindront la
course maximale en même temps et s'arrêteront automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de
deux interrupteurs manuels pour arrêter deux vérins électriques en même
temps.
2) Appuyez sur le bouton Bas de l’interrupteur manuel, deux vérins
électriques se rétractent vers l'intérieur en même temps, ils se rétractent
complètement en même temps et s'arrêtent automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de
deux interrupteurs manuels pour arrêter deux vérins électriques en même
temps.
2. Fonction d'interrupteur de fin de course :
Lorsque vous choisissez la fonction de fin de course, vous pouvez connecter
deux interrupteurs de fin de course externes avec contact normalement ouvert
(tels que le modèle 0010010) à ce contrôleur, puis arrêter automatiquement
les vérins électriques via celui-ci.
1) Vous pouvez connecter deux interrupteurs de fin de course, et chaque
interrupteur de fin de course possède deux bornes normalement ouvertes.
2) Connectez deux bornes normalement ouvertes d'un interrupteur de fin de
course aux bornes UP et COM sur le contrôleur, connectez deux bornes
normalement ouvertes d'un autre interrupteur de fin de course aux bornes DOWN et
COM sur le contrôleur.
L’opération :
1) Lorsque deux vérins électriques s'étendent vers l'extérieur, si un
interrupteur de fin de course est déclenché, il connectera deux bornes UP
et COM, puis les deux vérins électriques s'arrêteront automatiquement.
2) Lorsque deux vérins électriques se rétractent vers l'intérieur, si un
autre interrupteur de fin de course est déclenché, il connectera deux bornes DOWN et COM, puis les deux vérins électriques s'arrêteront
automatiquement.
Comment mémoriser trois positions de course :
1) Le contrôleur peut mémoriser trois positions de course au total, et
chaque bouton mémorise une position de course.
2) Actionnez d'abord deux vérins électriques jusqu'à la première position de
course appropriée que vous devez stocker, puis appuyez et maintenez enfoncé
le bouton 1 de la poignée de commande pendant environ 5 secondes, la valeur
de course sur l'écran LED clignotera. Cela signifie que la position actuelle
de la course est déjà enregistrée dans le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course
dans les boutons 2 et 3 en suivant l'opération ci-dessus.
Fonction de réinitialisation :
Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur,
vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez sur le bouton R de la poignée de commande ou le bouton Reset du contrôleur, jusqu'à ce que tous
les vérins électriques soient complètement rétractés et que l'affichage LED
de la poignée de commande indique "00.0", puis relâcher le bouton.
Remarquer:
1. Chaque verin électrique nécessiterait deux supports de montage, un pour
fixer la tête du vérin électrique et un autre pour fixer le bas du vérin
électrique. Ce kit ne contient pas de supports de montage fixes, veuillez
les acheter dans le menu déroulant.
2. Vous devez utiliser une alimentation à découpage CC12V/50A ou CC24V/25A
pour alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez
l'acheter dans le menu déroulant.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont
pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon
les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
Nous pouvons fournir le fichier CAO en Step pour les vérins électriques. Veuillez nous contacter par e-mail si vous en avez besoin.

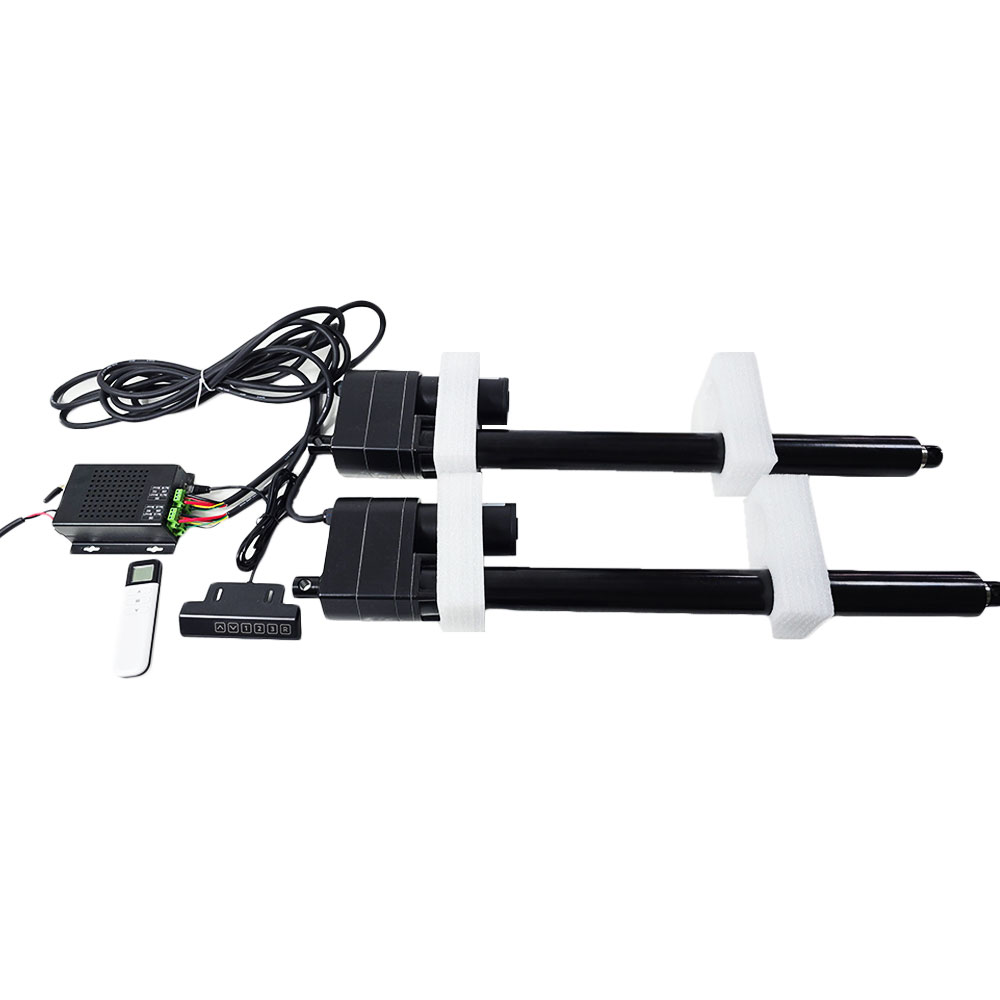

Contenu :
2 x Vérins électriques C Avec capteur à effet Hall
1 x Contrôleur de Synchronisation (un-contrôle-deux, pour 2 vérins
électriques C)
1 x Poignée de commande tactile
1 x Télécommande (CH-3)
1 x Manuel d'utilisateur
