Application:
Ce récepteur est un appareil électrique avec sortie relais sec, lui et
l'émetteur forment un système de télécommande sans fil. Ce système peut être
utilisé dans tous les types d'automatisation industrielle, agriculture,
entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien,
etc. Il peut contrôler à distance différents équipements CA ou CC sur terre,
eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les
prises, les serrures, les sirènes, les radiateurs, les moteurs, les
ventilateurs, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.

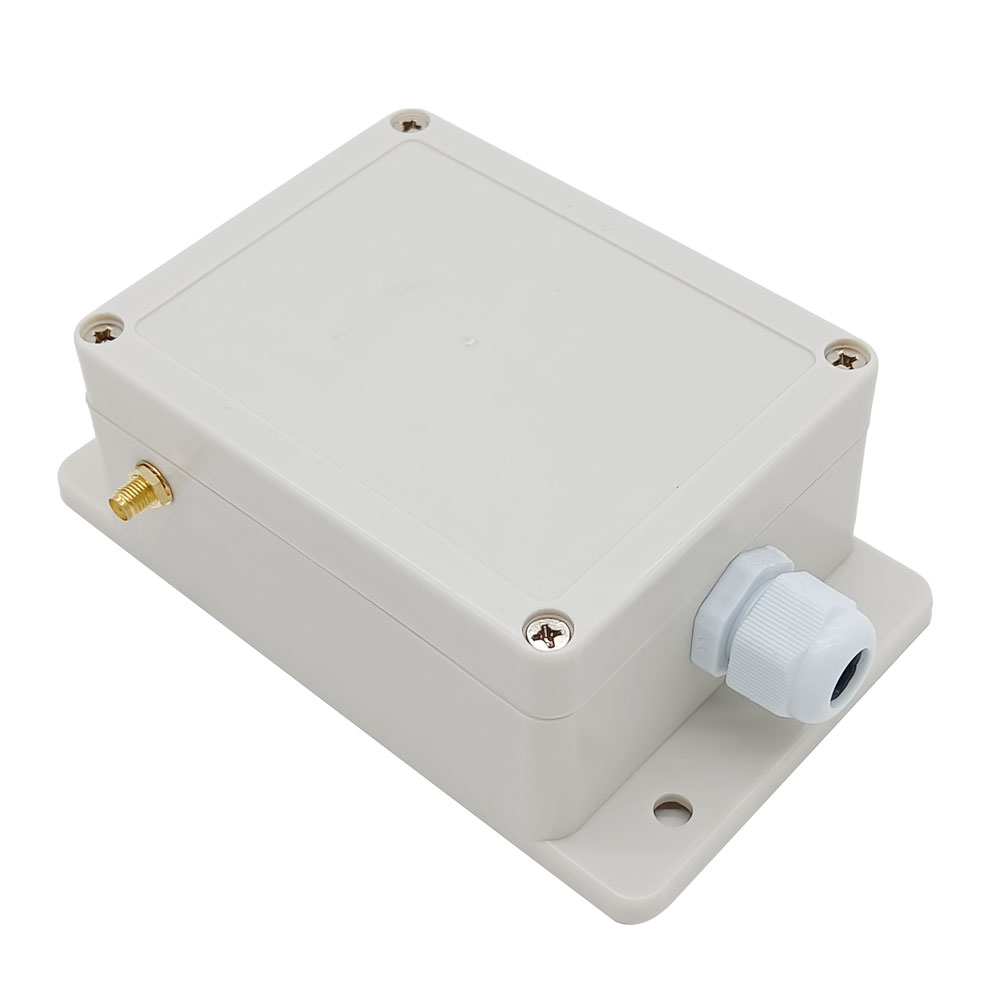

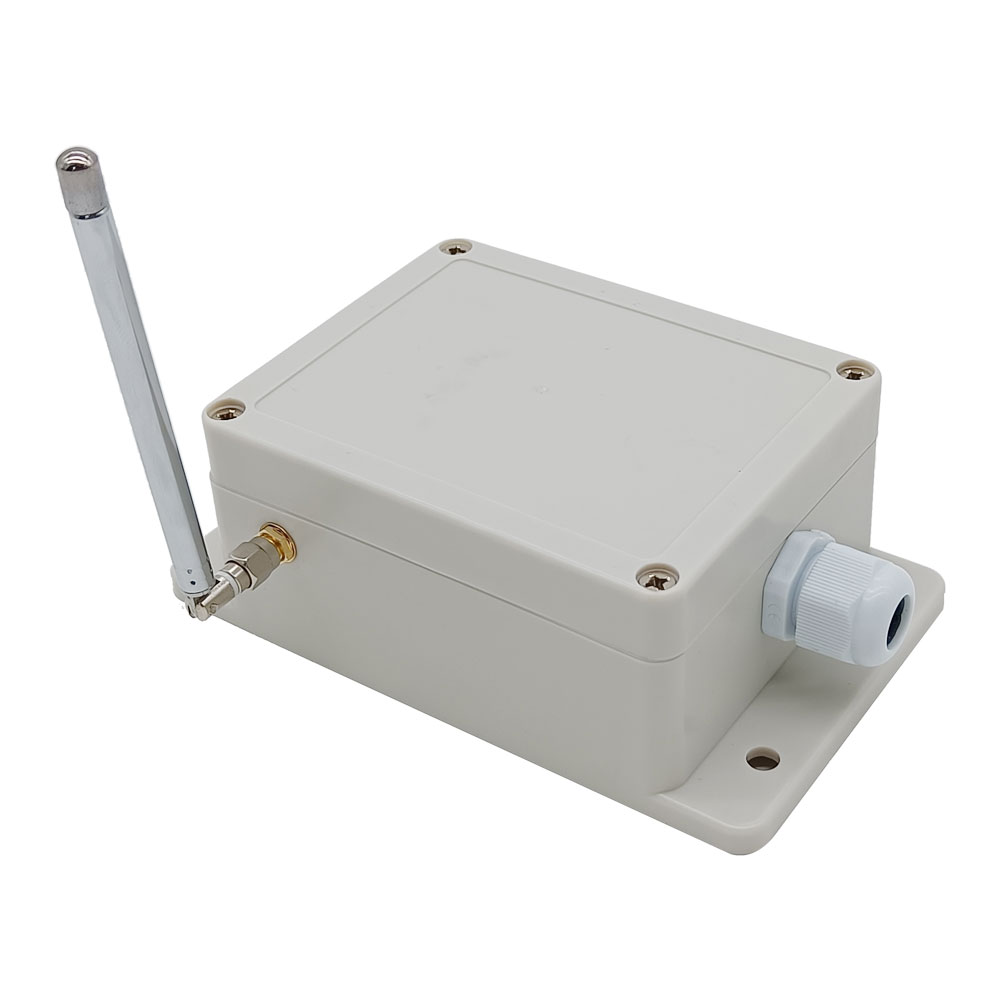

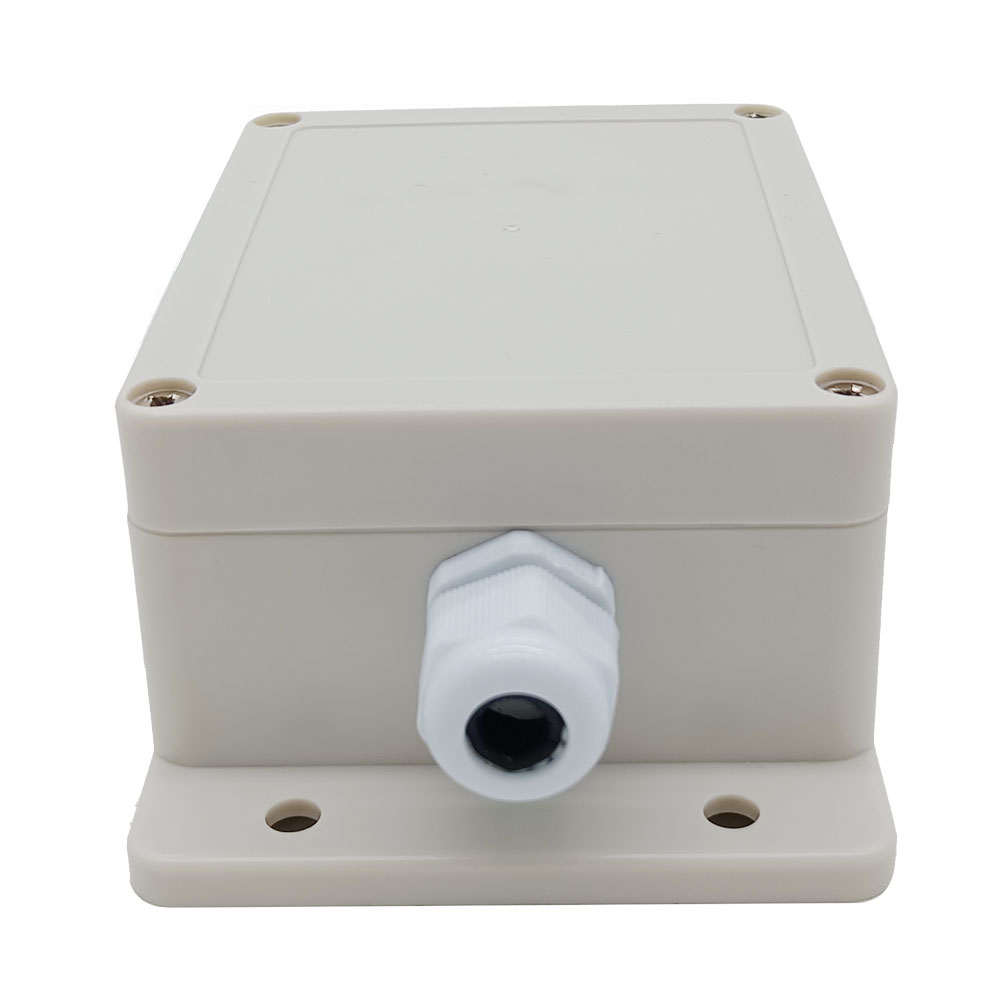

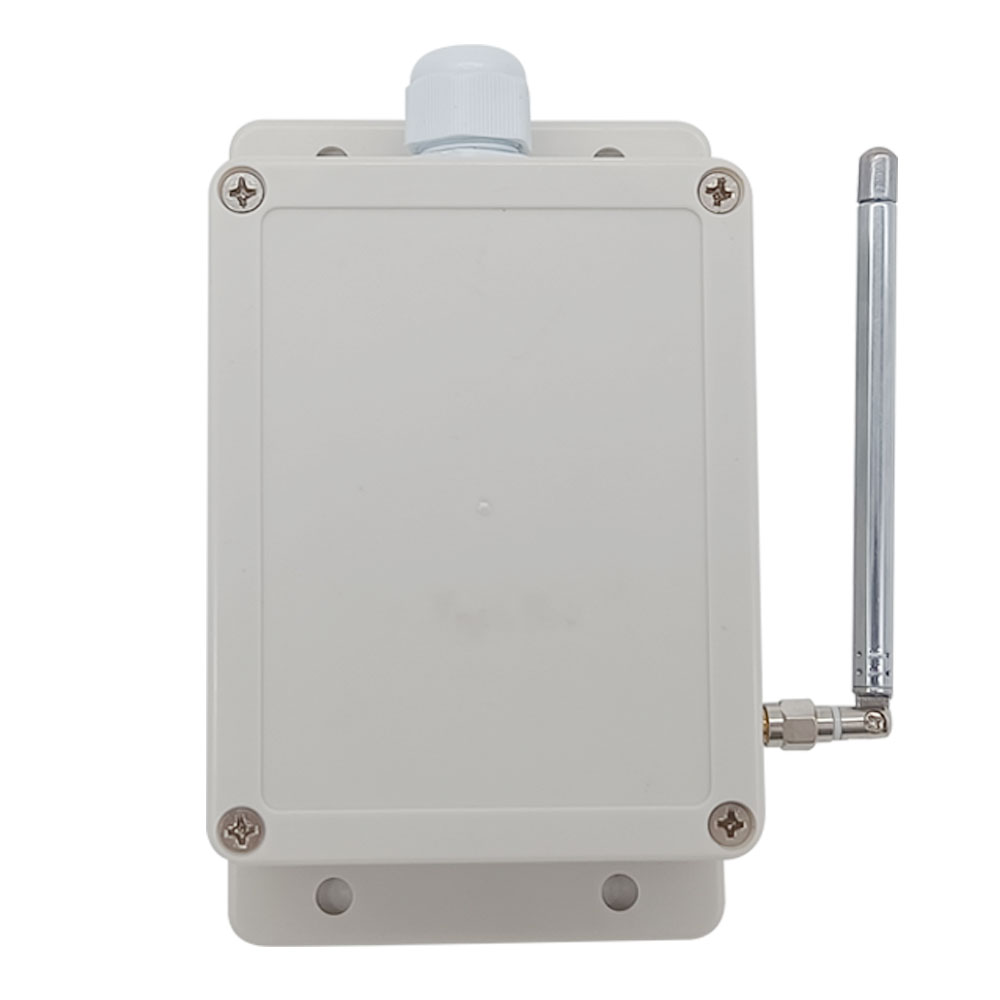

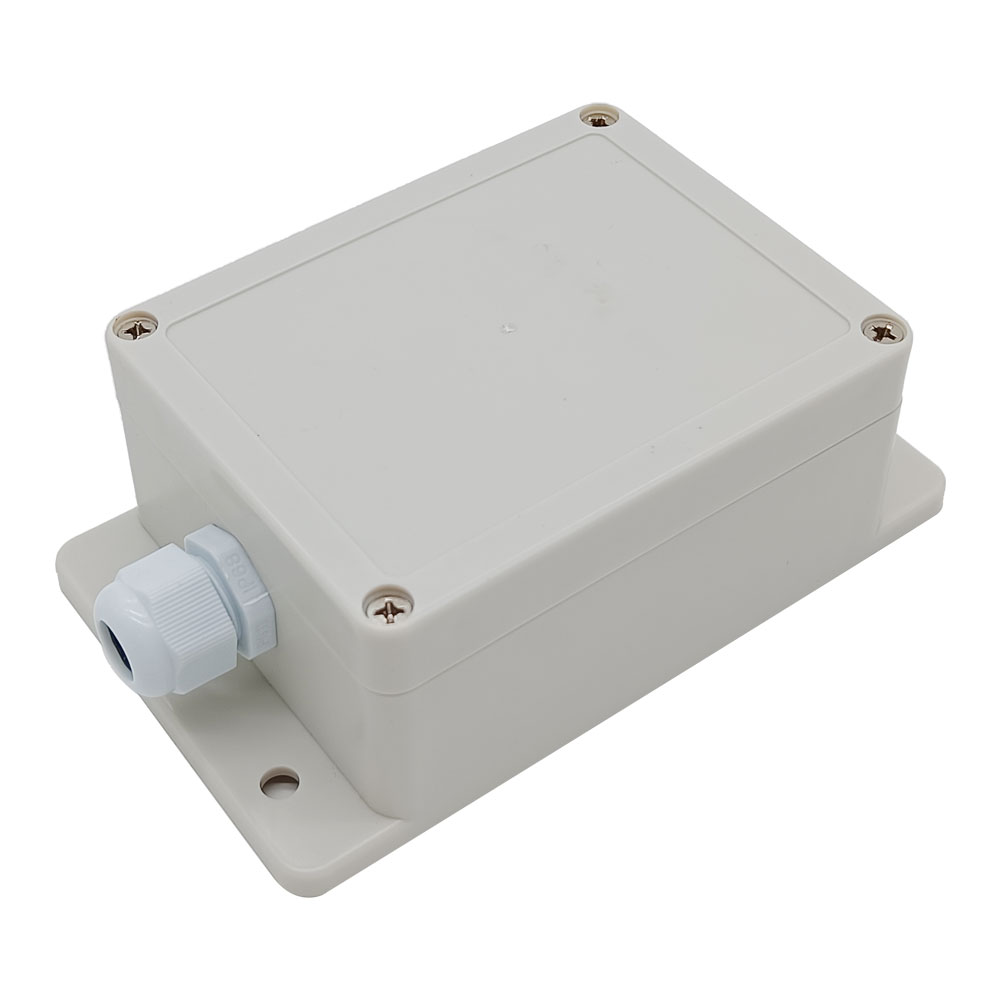

Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en
option.

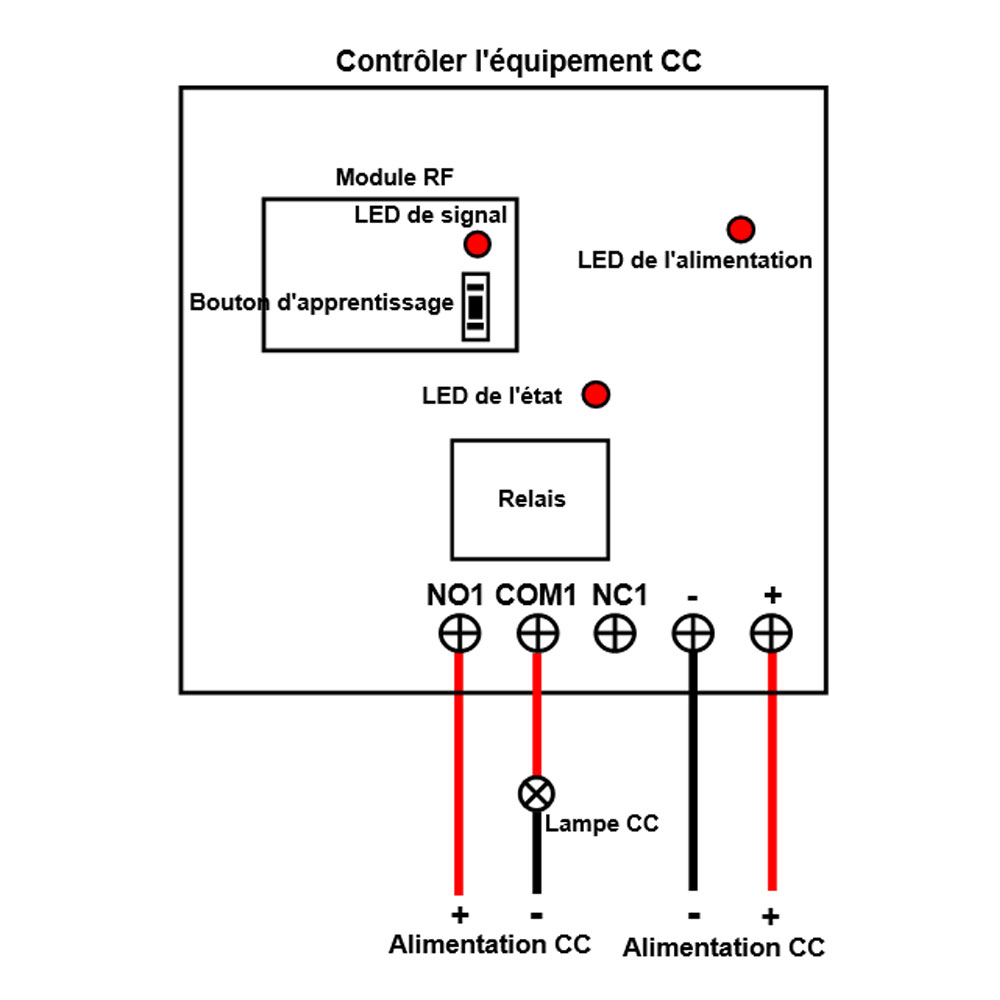

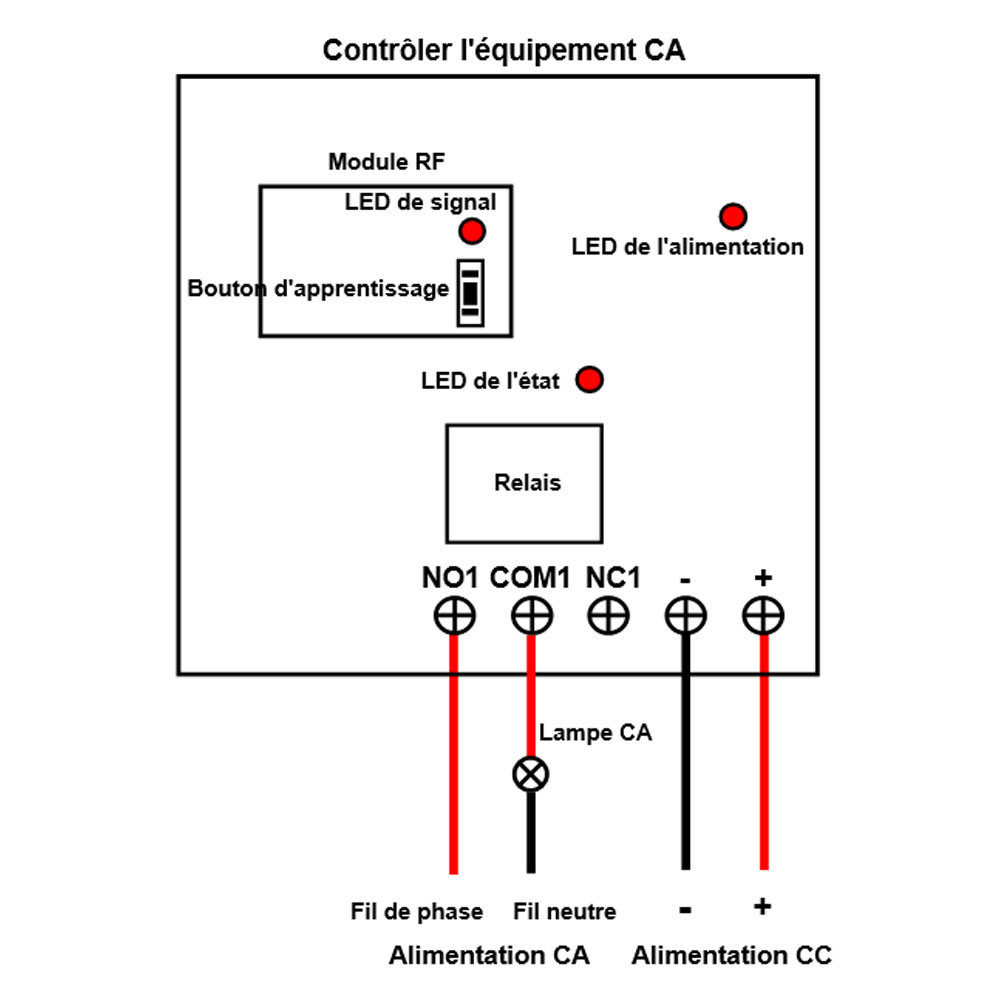

Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé
pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont
NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Cela signifie que vous devez aussi connecter une alimentation séparée aux
équipements.
La charge maximale de chaque canal est 10A. Par exemple, 120W/12V, 60W/6V,
90W/9V, 240W/24V, 1100W/110V, 2200W/220V.

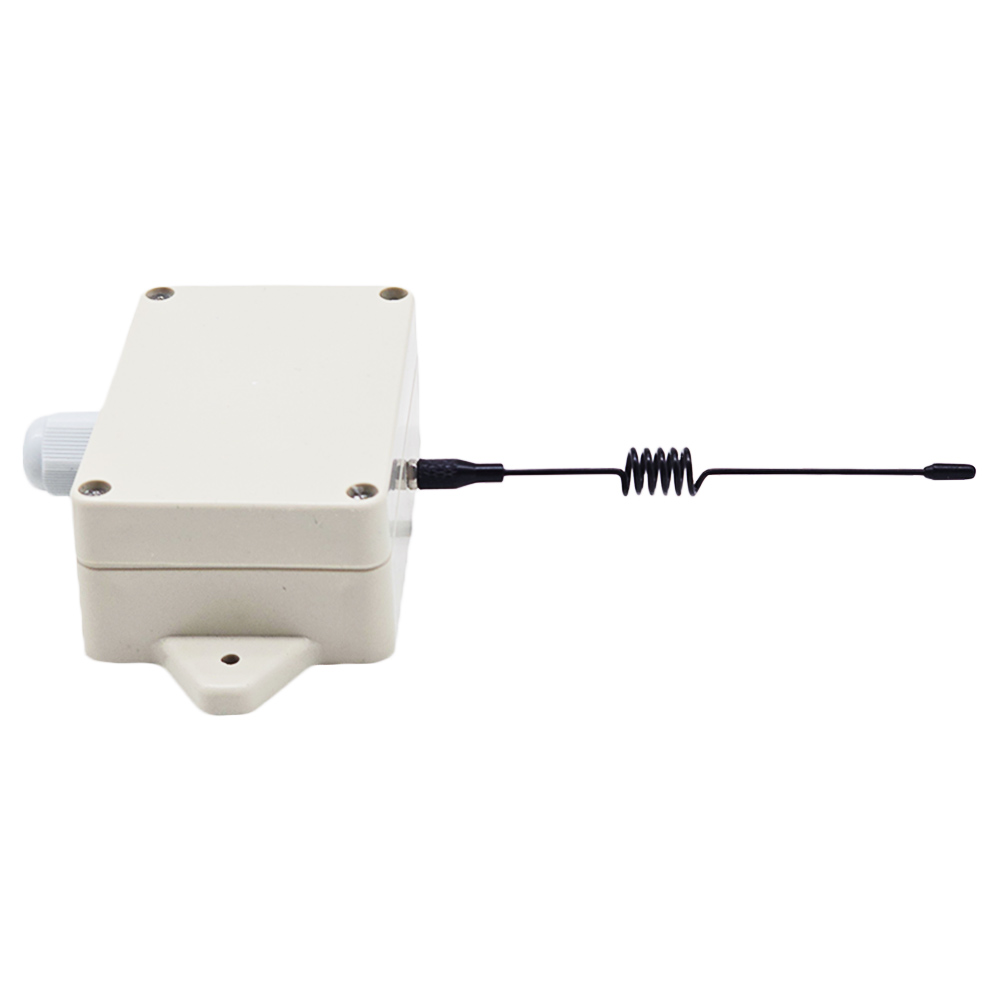

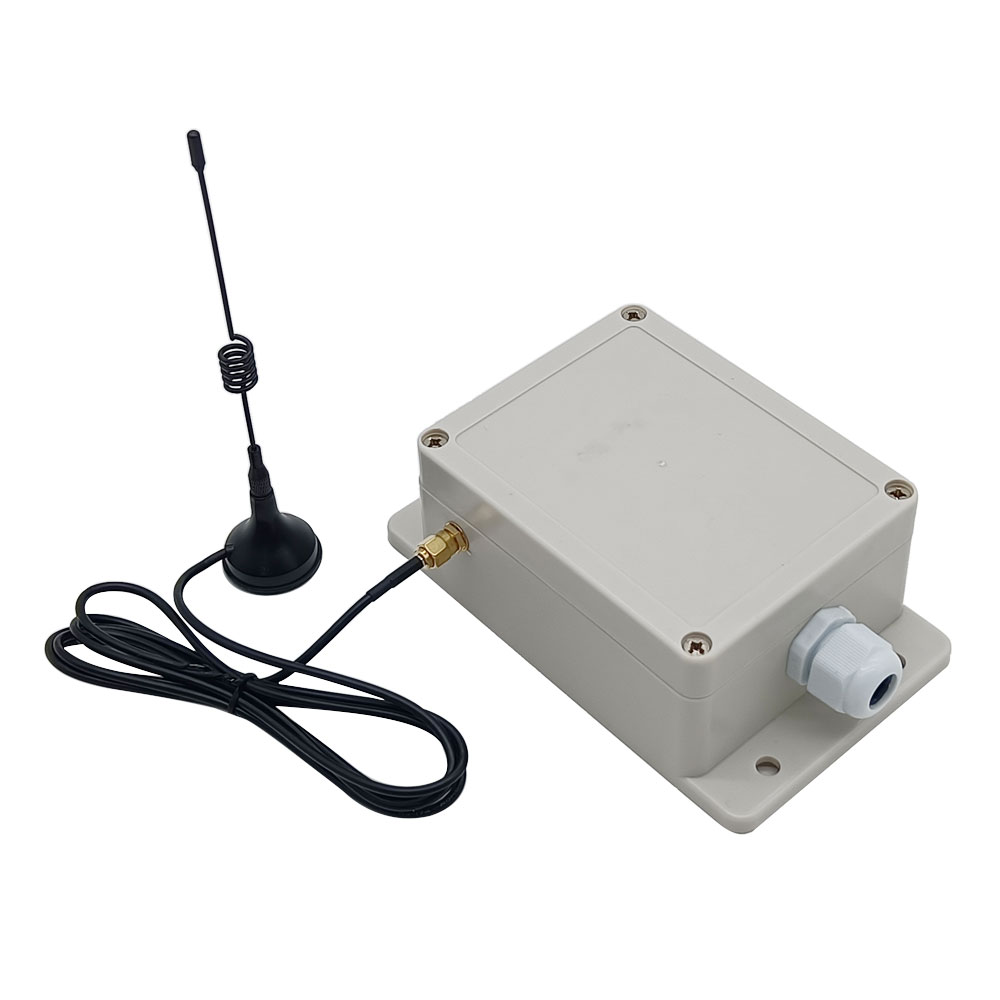

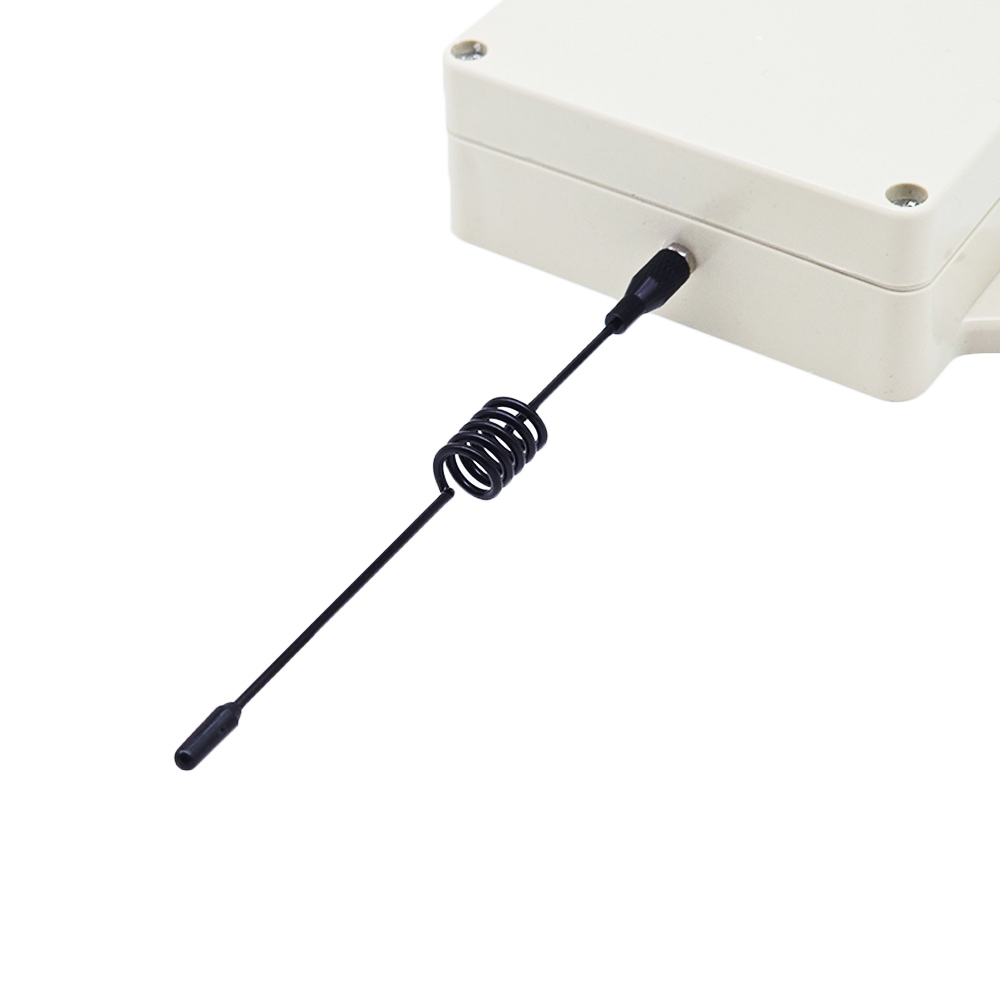

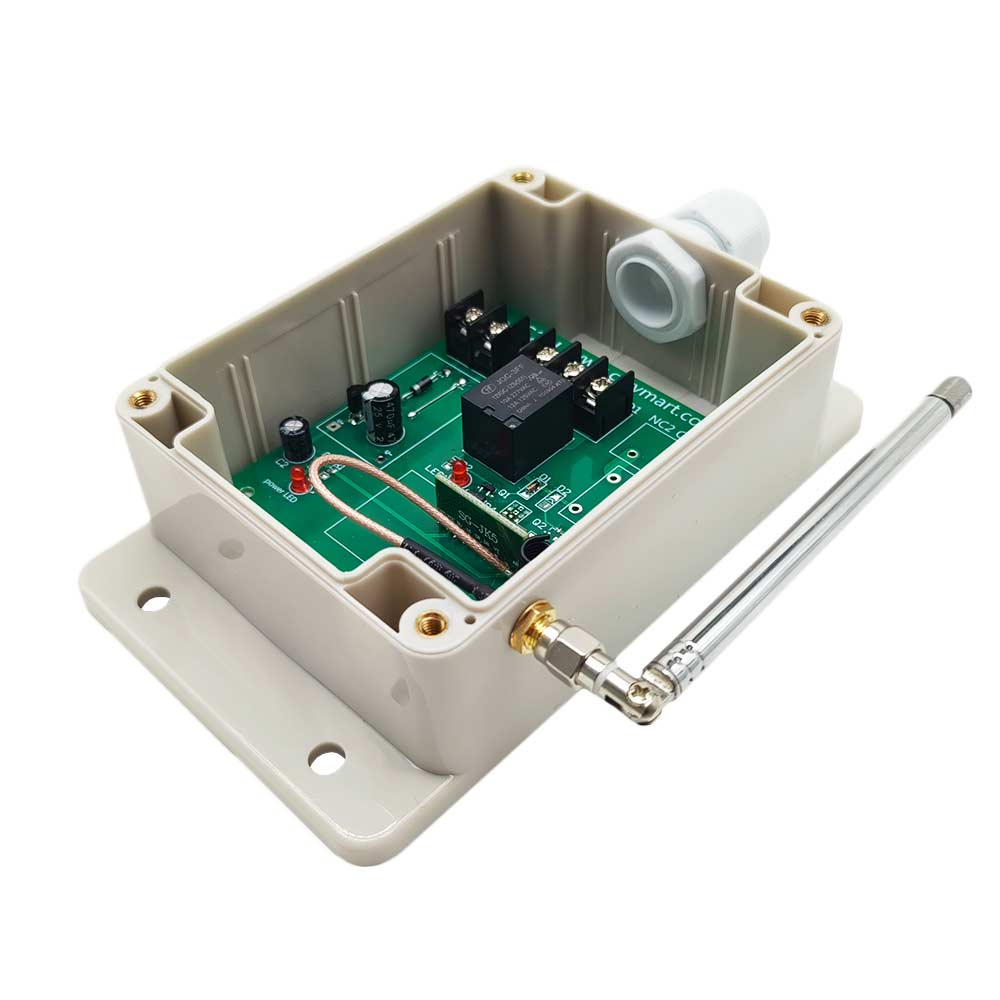

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs
simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S1UA-DC-ANT3
Tension de fonctionnement : 6VCC (modèle S1UA-DC06-ANT3), ou 9±1VCC (modèle
S1UA-DC09-ANT3), ou 12±1VCC (modèle S1UA-DC12-ANT3), ou 24±2VCC (modèle
S1UA-DC24-ANT3), la tension de fonctionnement doit être spécifiée lors de la
commande.
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et
normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C

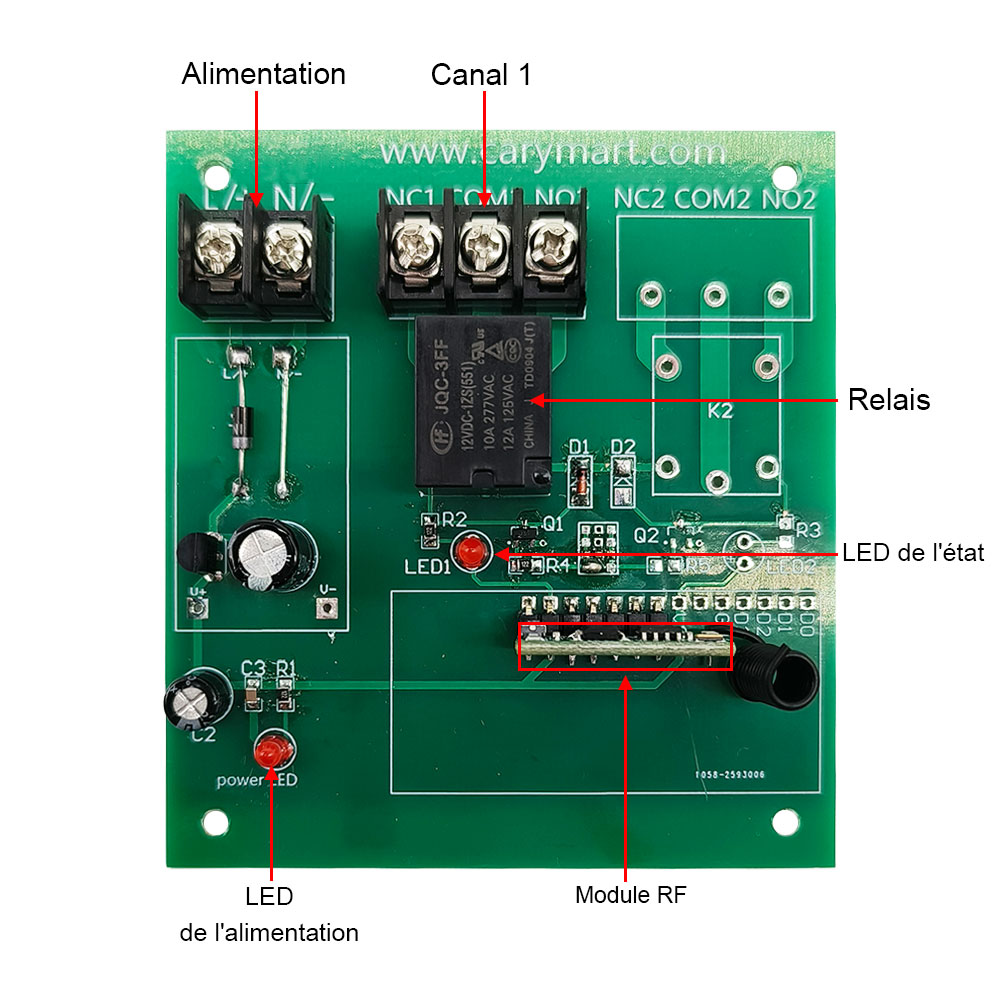

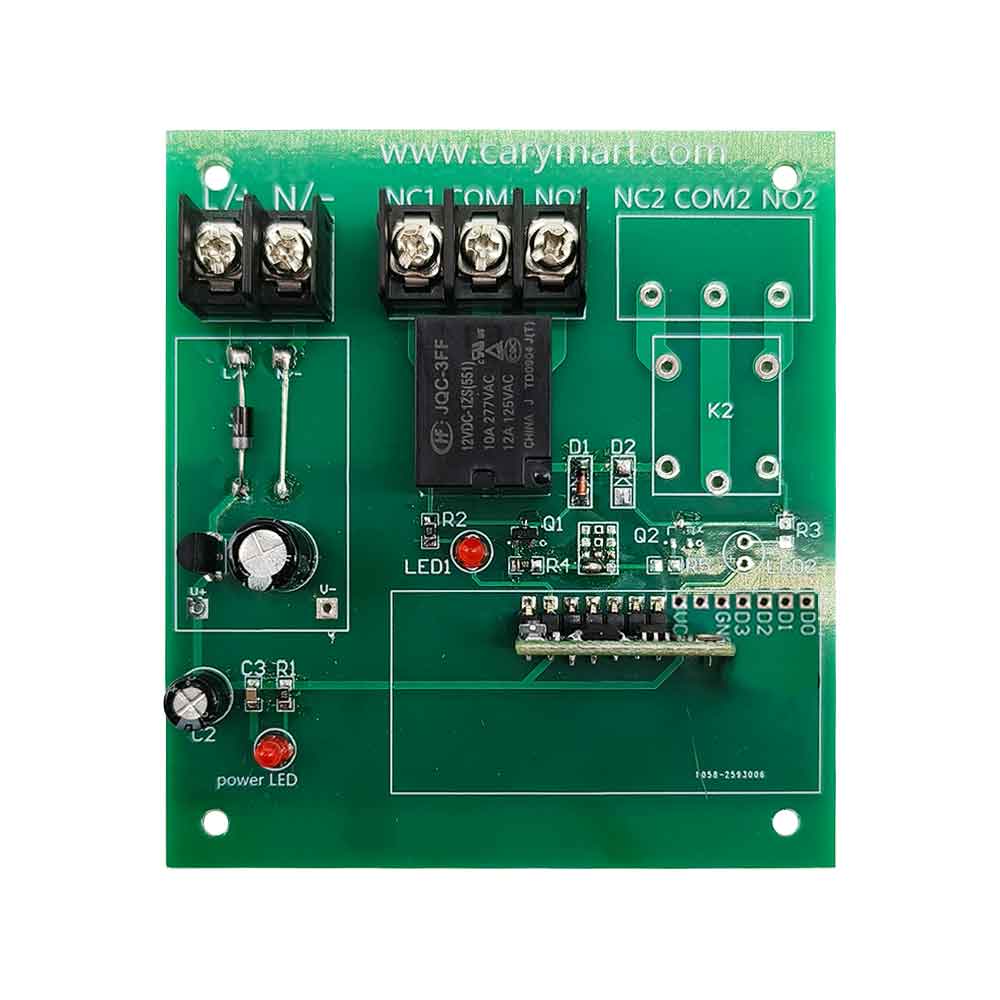

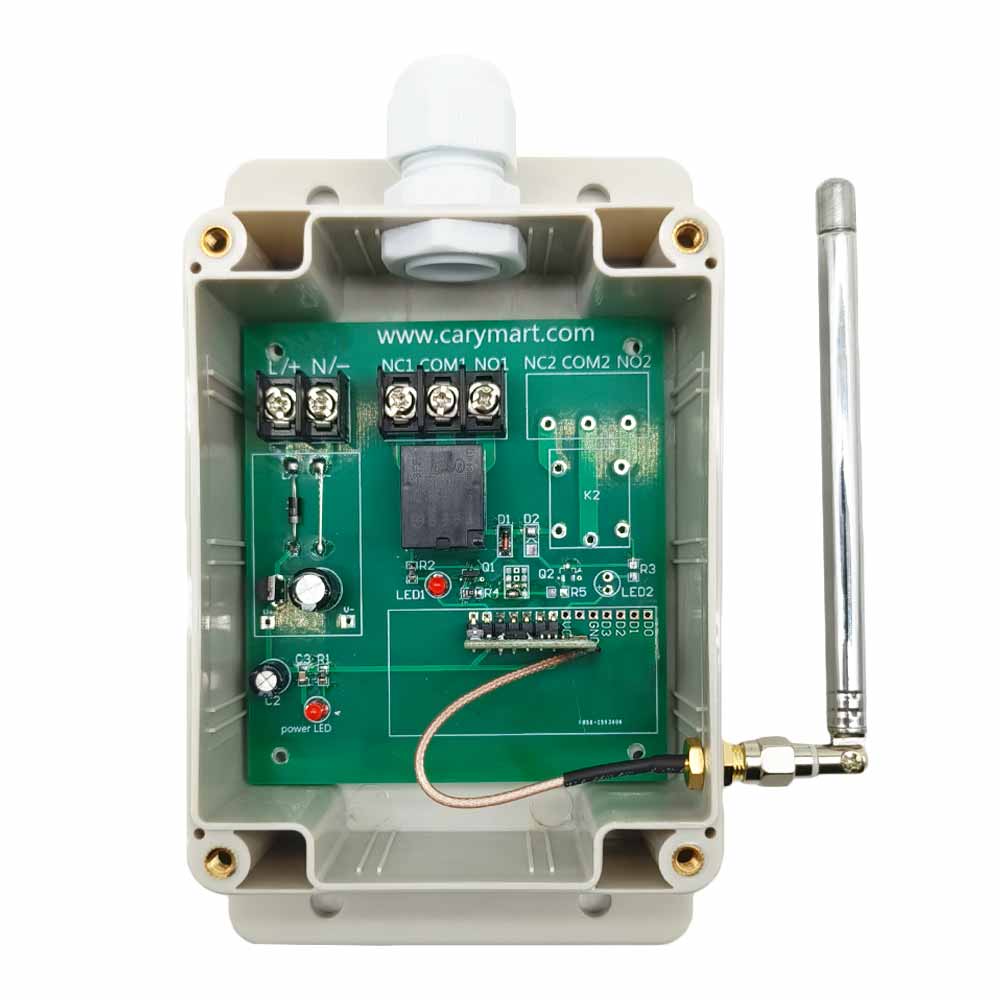

Dimension de PCB: 88 x 80 x 18 mm

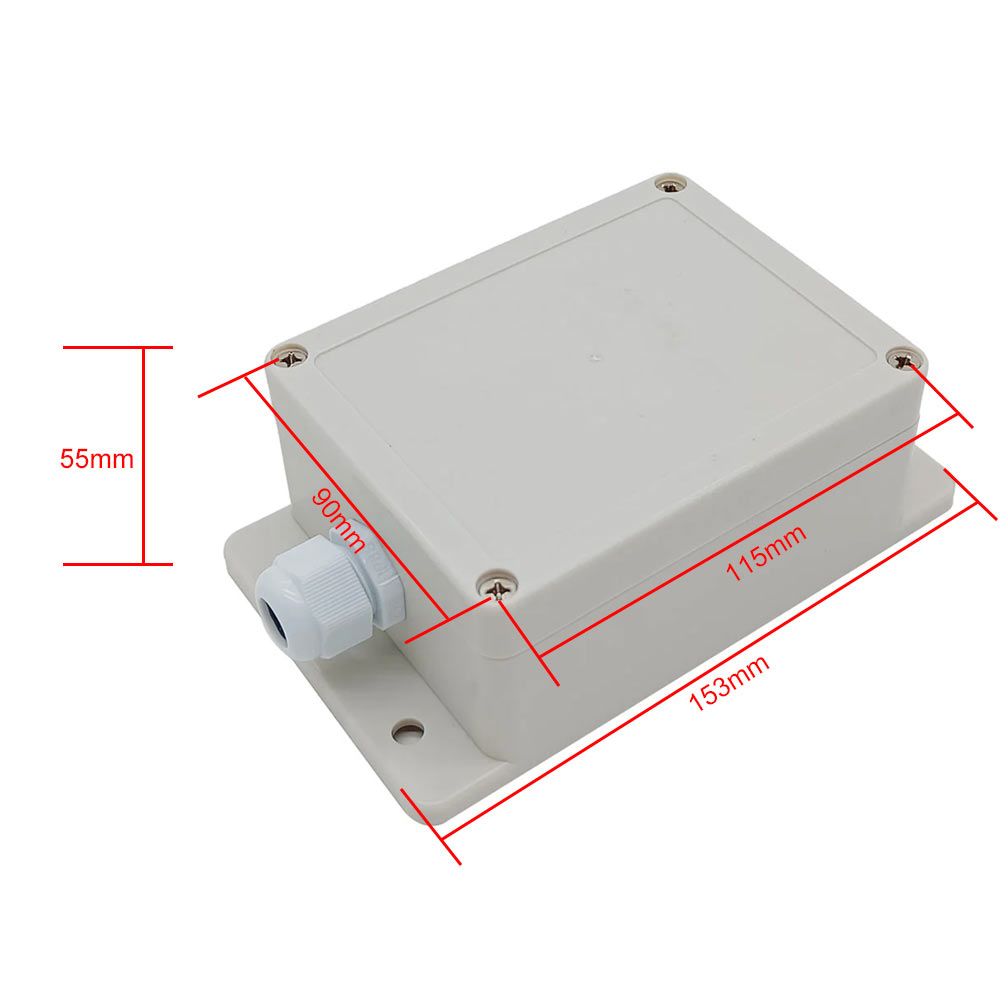

Dimension de Case: 153 x 90 x 55 mm
Paramètres de Émetteur:
Modèle: CK-DR
Déclenché par un signal de contact sec.
Avec deux lignes de déclenchement

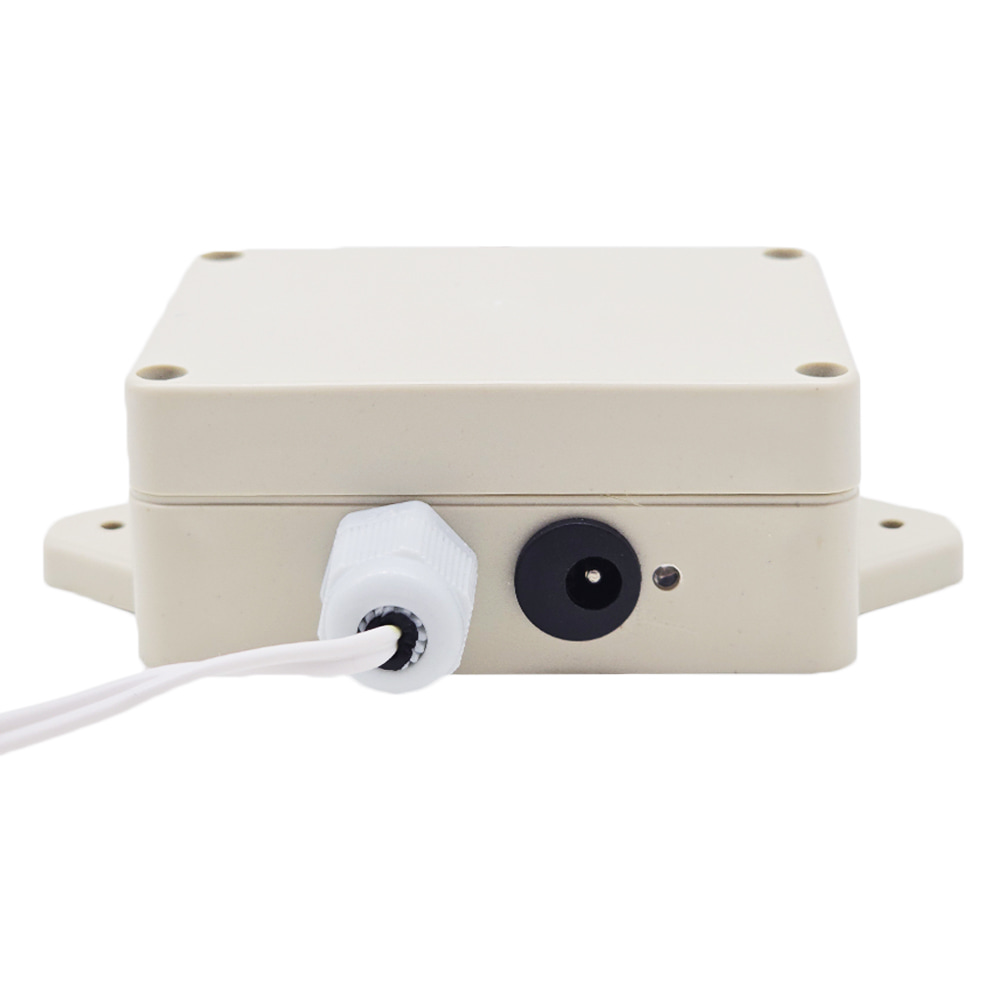

Tension de fonctionnement : 12-24 V CC (avec connecteur d'alimentation)
Déclenché par connexion ou déconnexion de deux lignes de déclenchement.
Méthode de déclenchement: Lorsque 2 lignes de déclenchement sont connectées,
la LED de signal de l’émetteur s'allume, et l’émetteur émet un signal sans
fil "ON". Une fois la transmission terminée, la LED de signal s'éteint.
Lorsque 2 lignes de déclenchement sont déconnectées, la LED de signal de
l’émetteur s'allume, et l'émetteur émet un signal sans fil "OFF". Une fois
la transmission terminée, la LED de signal s'éteint.
Fréquence de travail: 433.92MHz (315 MHz personnalisable)
Chip de codage: EV1527/SC2262
Distance de transmission: 500m / 1500ft (théoriquement)
Dimension de Case: 83 x 58 x 34 mm
Principe de fonctionnement:

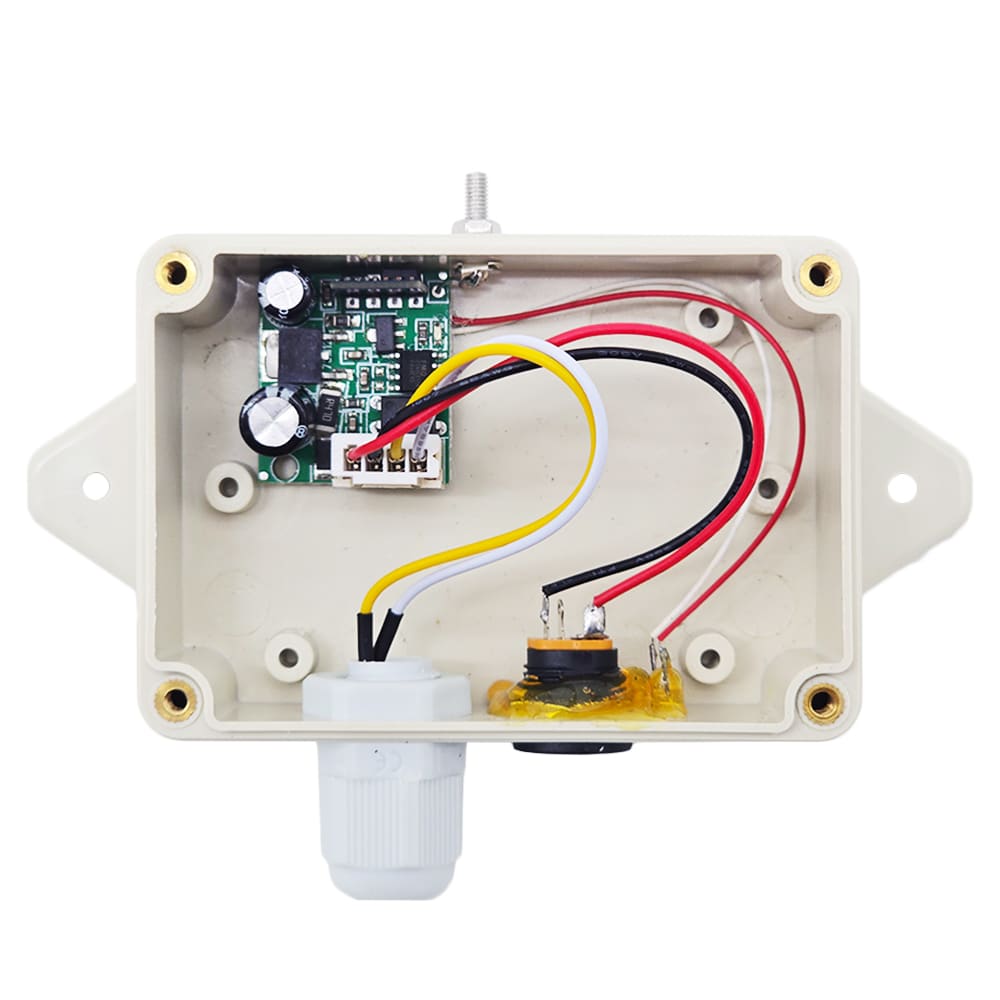

L'émetteur CK-DR est une télécommande spéciale qui est déclenchée par un
signal de contact sec. Il dispose de 2 lignes de déclenchement pour
connecter un signal de sortie de contact sec provenant d'un équipement, tels
que l'hôte d'avertissement, le détecteur, le capteur, l’interrupteur de fin
de course, le contrôleur logique programmable et ainsi de suite.
Lorsque ses 2 lignes de déclenchement sont connectées, il transmet un signal
sans fil "ON". Lorsque ses 2 lignes de déclenchement sont déconnectées, il
transmet un signal sans fil "OFF"
L'émetteur peut être combiné avec différents types de récepteurs pour former
un système de contrôle sans fil, et ce système est utilisé pour contrôler
sans fil un autre appareil via un signal de sortie de contact sec provenant
d'un appareil.
Utilisation et Fonctionnement:
Si vous souhaitez contrôler le deuxième appareil par le premier appareil
avec le contact sec, faire comme suivant:
1. Connectez le deuxième appareil à la borne de sortie du récepteur.
2. Connectez le contact sec du premier appareil aux deux lignes de
déclenchement de l'émetteur.
3. Lorsque le premier appareil est activé et que le contact sec est connecté,
l'émetteur émet un signal sans fil "ON". Lorsque le récepteur reçoit ce
signal, il active son relais pour allumer le deuxième appareil.
4. Lorsque le premier appareil est désactivé et que le contact sec est
déconnecté, l'émetteur émet un signal sans fil "OFF". Lorsque le récepteur
reçoit ce signal, il désactive son relais pour éteindre le deuxième
appareil.

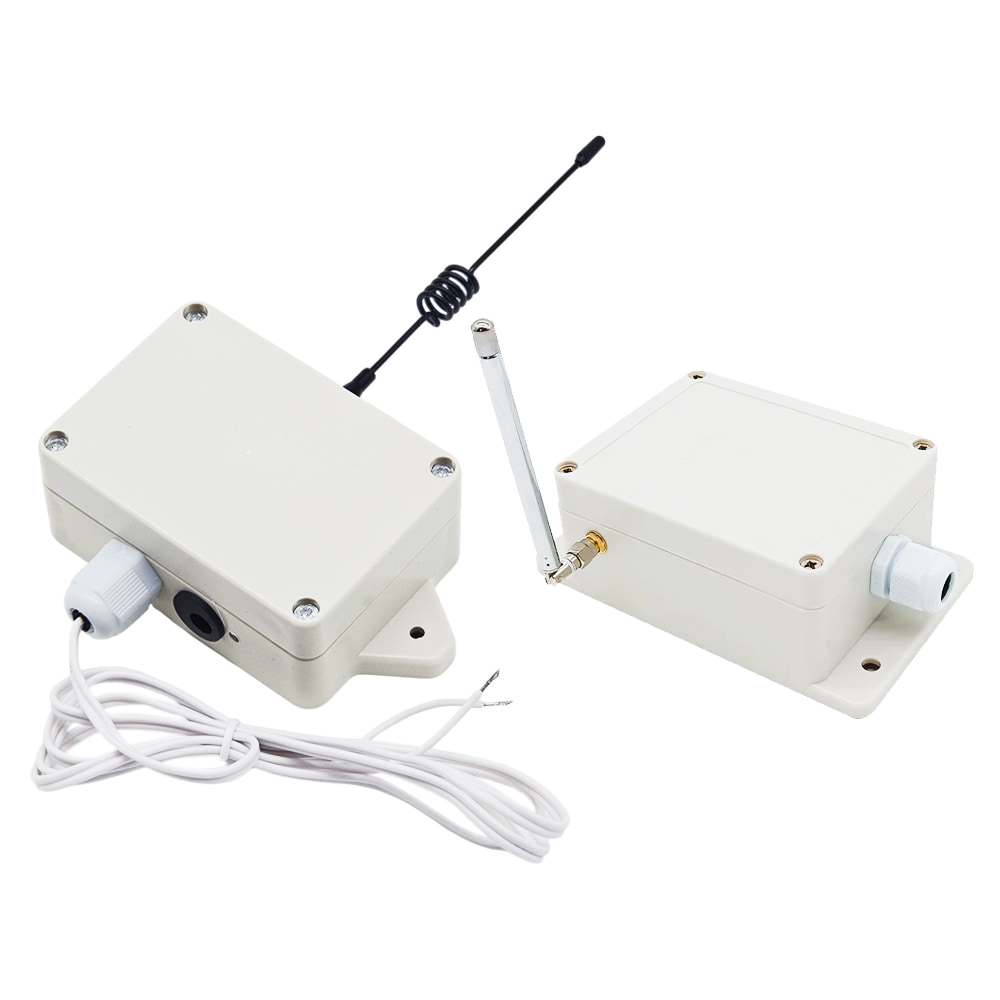

Contenu:
1 x Récepteur: S1UA-DC-ANT3
1 x Émetteur: CK-DR
1 x Manuel d’utilisateur
