Application:
Ce récepteur est un appareil électrique avec les sorties d'alimentation en
CA de 1 canal, lui et l'émetteur forment un système de télécommande sans fil.
Ce système peut être utilisé dans tous les types d'automatisation
industrielle, agriculture, entreprise, maison, usine, ferme, garage,
véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance
différents CA équipements sur terre, eau et air, tels que les lumières, les
portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les
radiateurs, les moteurs, les ventilateurs, les électrovannes électriques et
les systèmes d'alarme de sécurité. Les applications sont infinies.
Ce récepteur dispose d'une fonction de retard de 10 secondes. Lorsque le
dispositif est déclenché, il s'arrête automatiquement après un délai de 10
secondes.
Caractéristiques:
Commande sans fil, facile à installer.
Alimentation universelle: CA 85V~240V
Sortie de l'alimentation en CA : Il peut contrôler des équipements CA avec
une plage de tension de CA 85V~240V (tels que les appareils CA de 110V,
120V, 220V ou 240V).
Haute Puissance: La charge maximale est 15A.
Avec fonction de retard de 10 secondes.

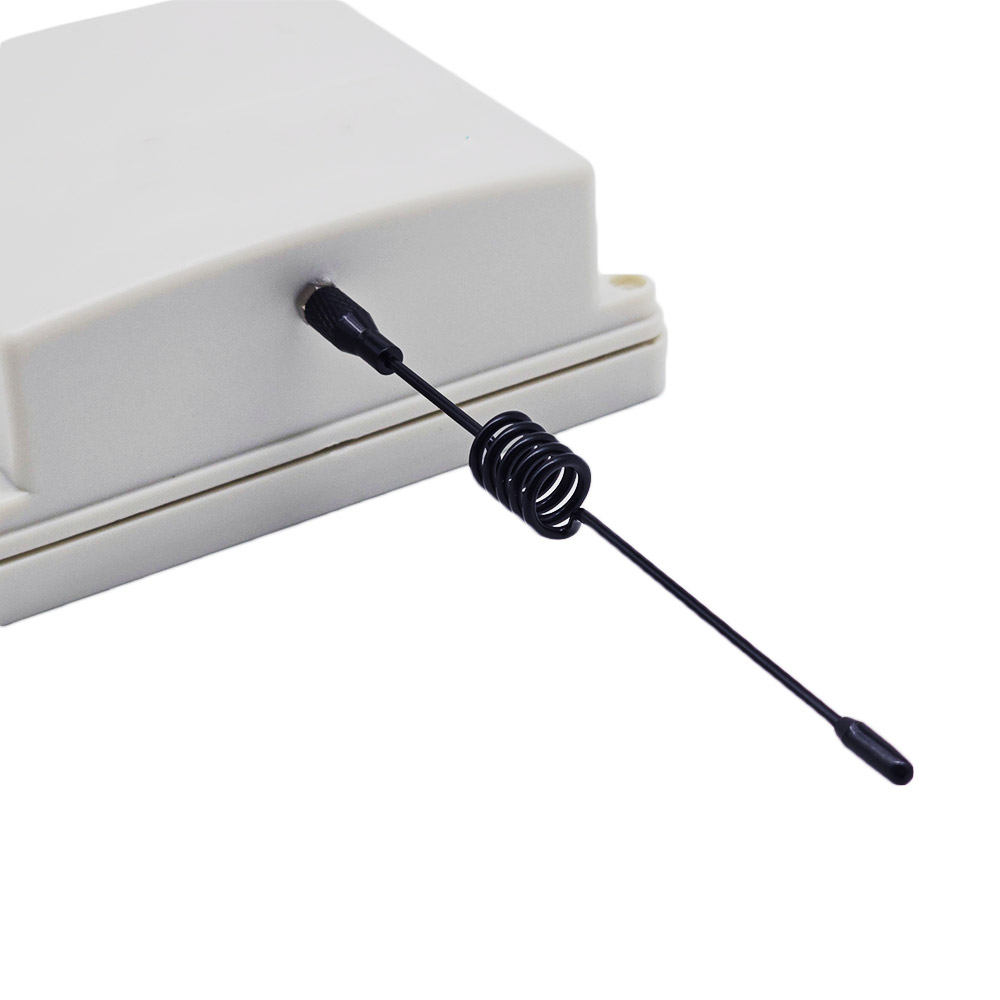

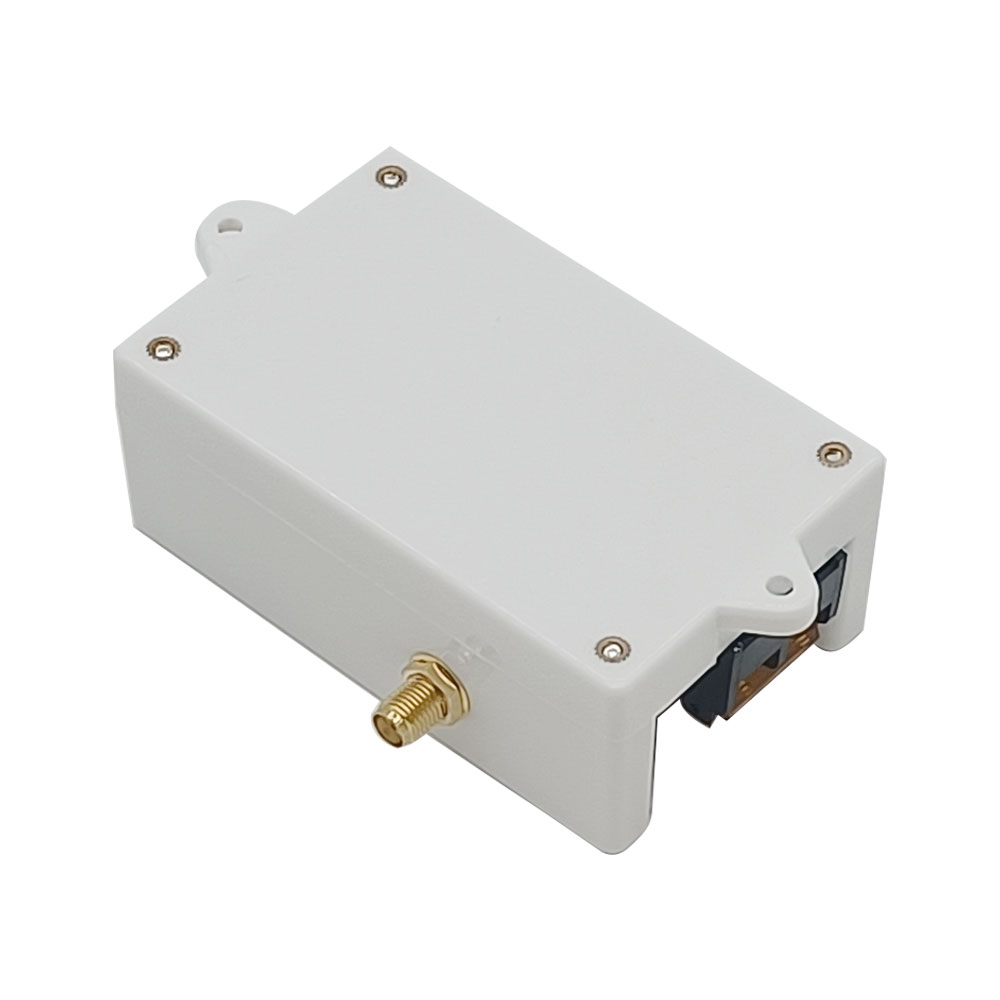

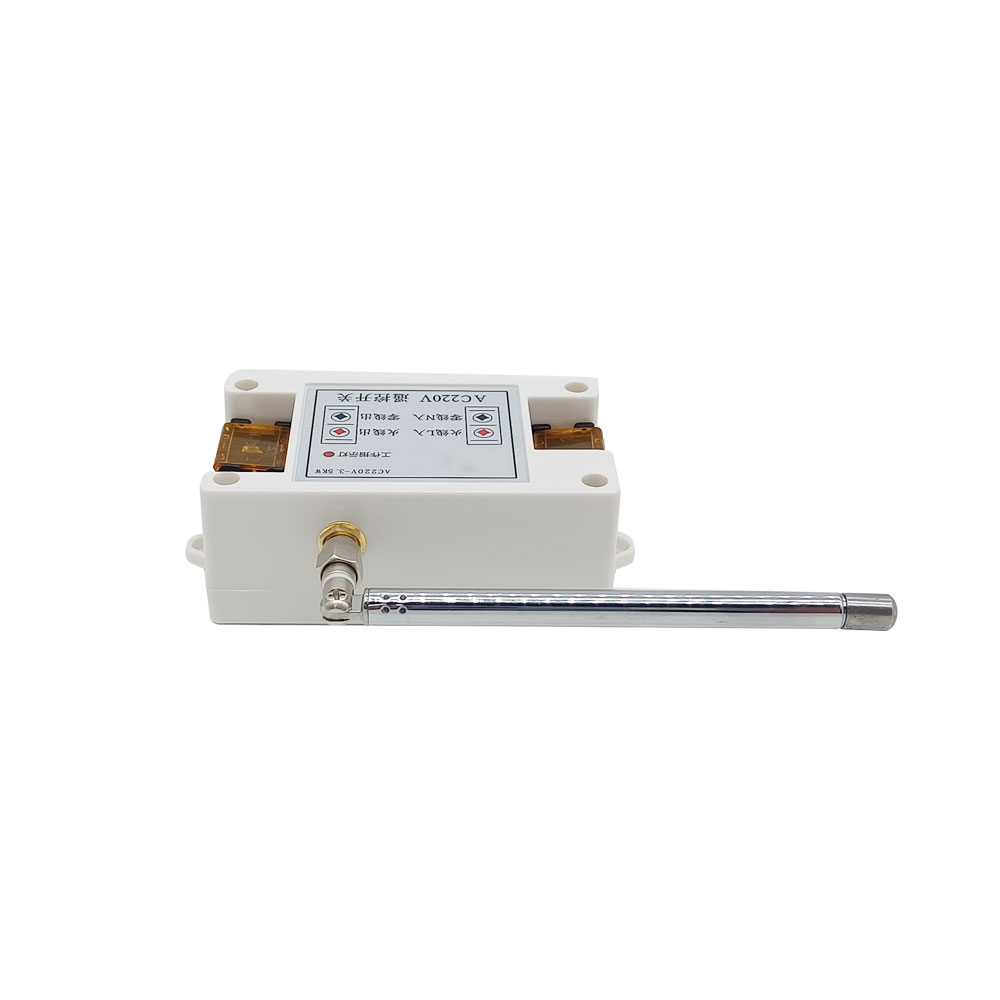

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs
simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Paramètres du récepteur:

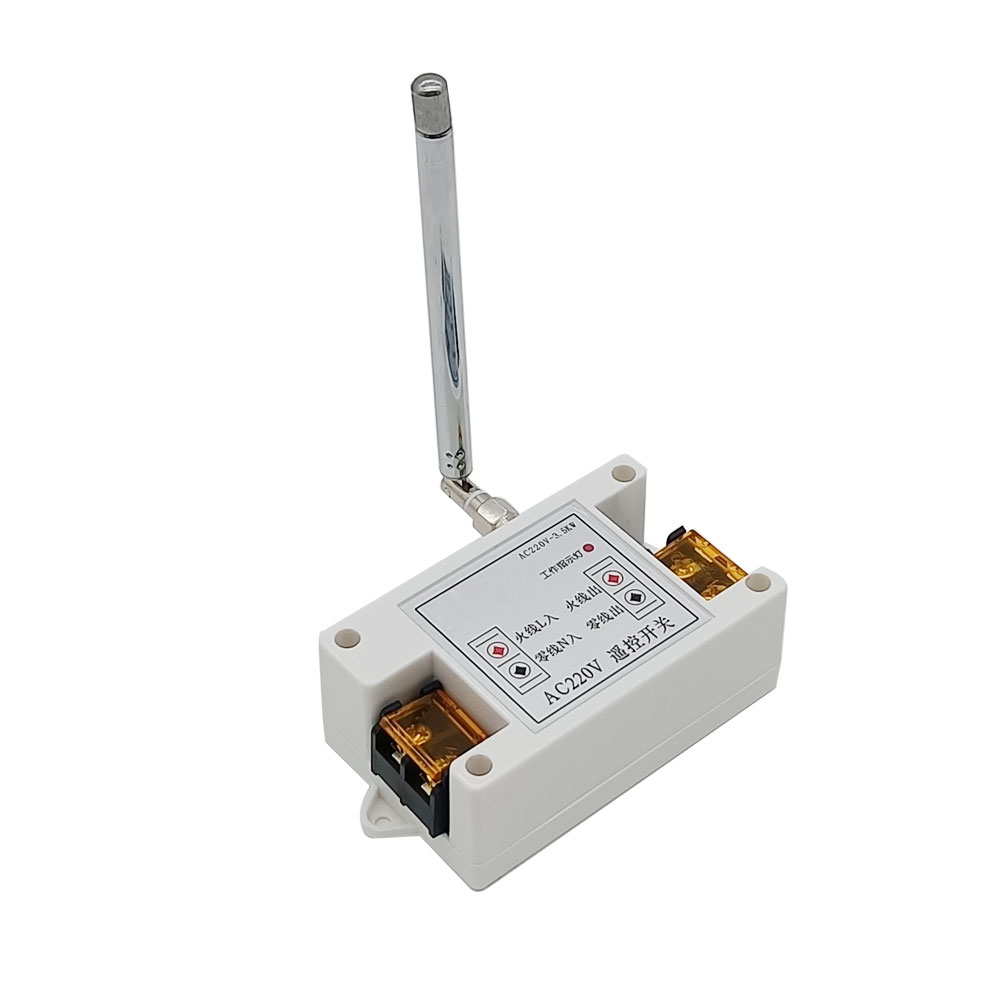

Modèle: S1PXA-AC-ANT3
Tension de Fonctionnement: 85V~240V CA
Type de sortie : 85~240V CA (110V/120V/220V/240V), identique à la tension
d'entrée
Fréquence de travail: 433.92MHz
Canal : 1 canal
Courant statique: ≤6mA
Courant de charge maximal : 15A
Puissance de charge maximale : 1,5 KW à 110V ou 3,5 KW à 220V

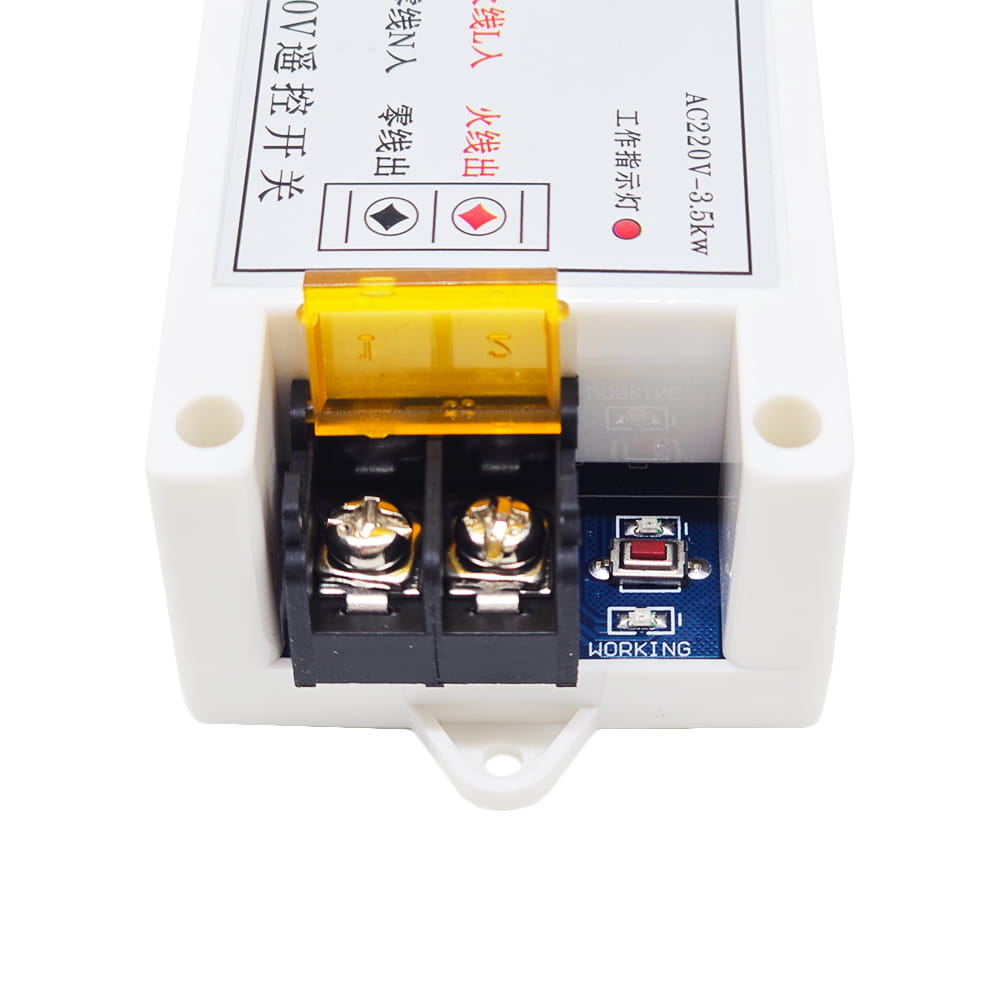

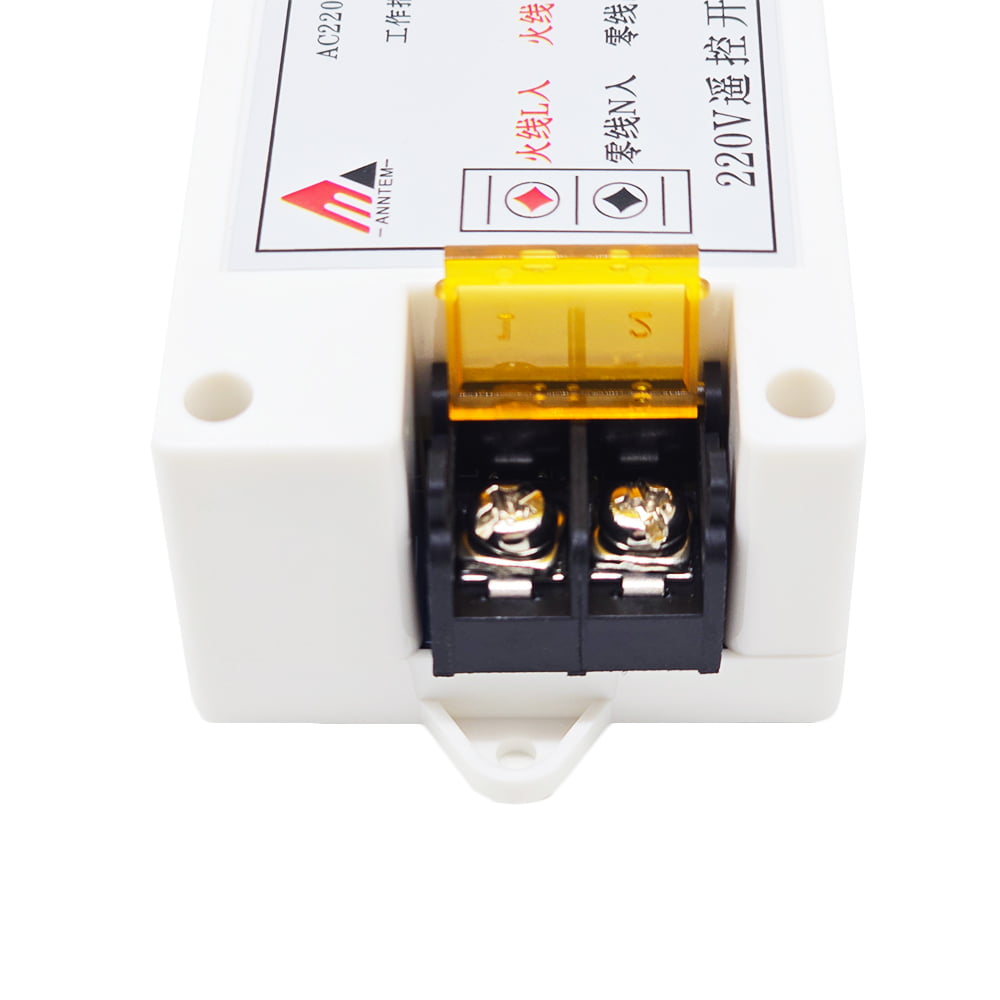

Gamme de fils pour les bornes : 22-12 AWG
4 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage,
Retard
Température d’opération : -20°C ~ +70°C

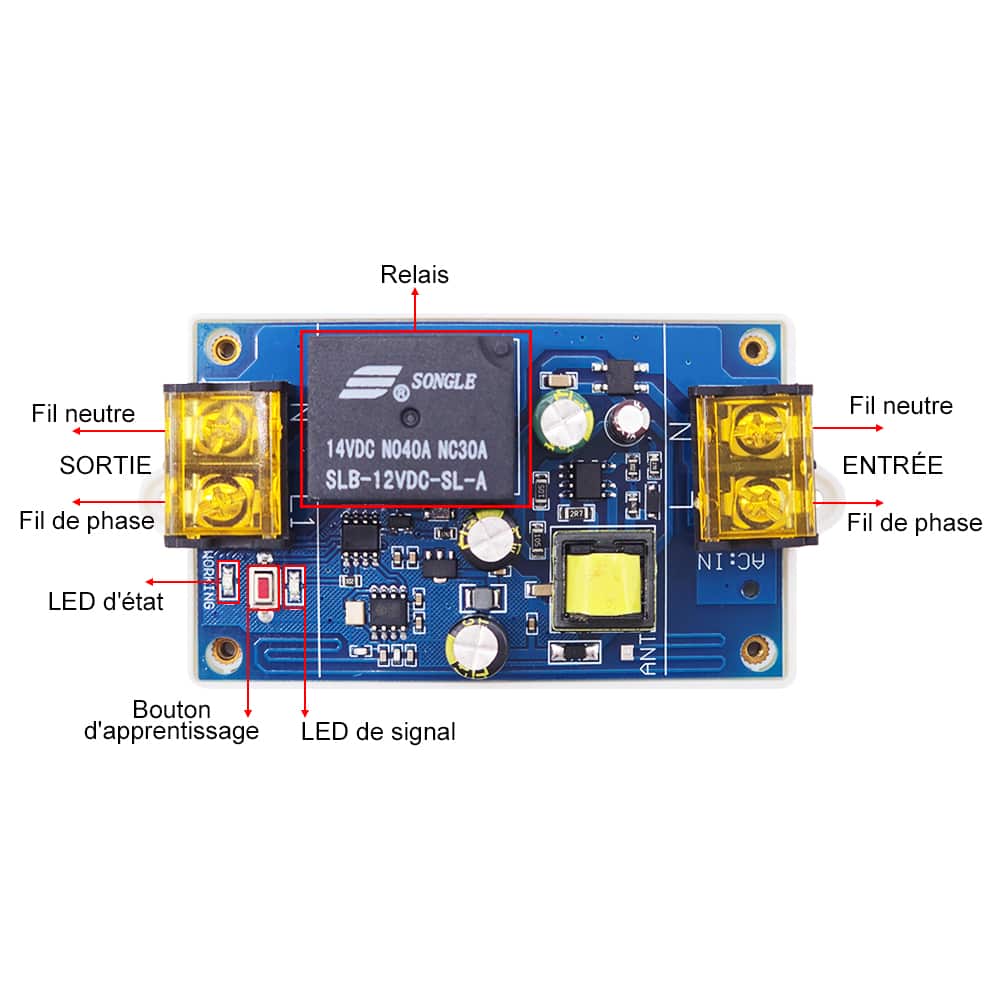

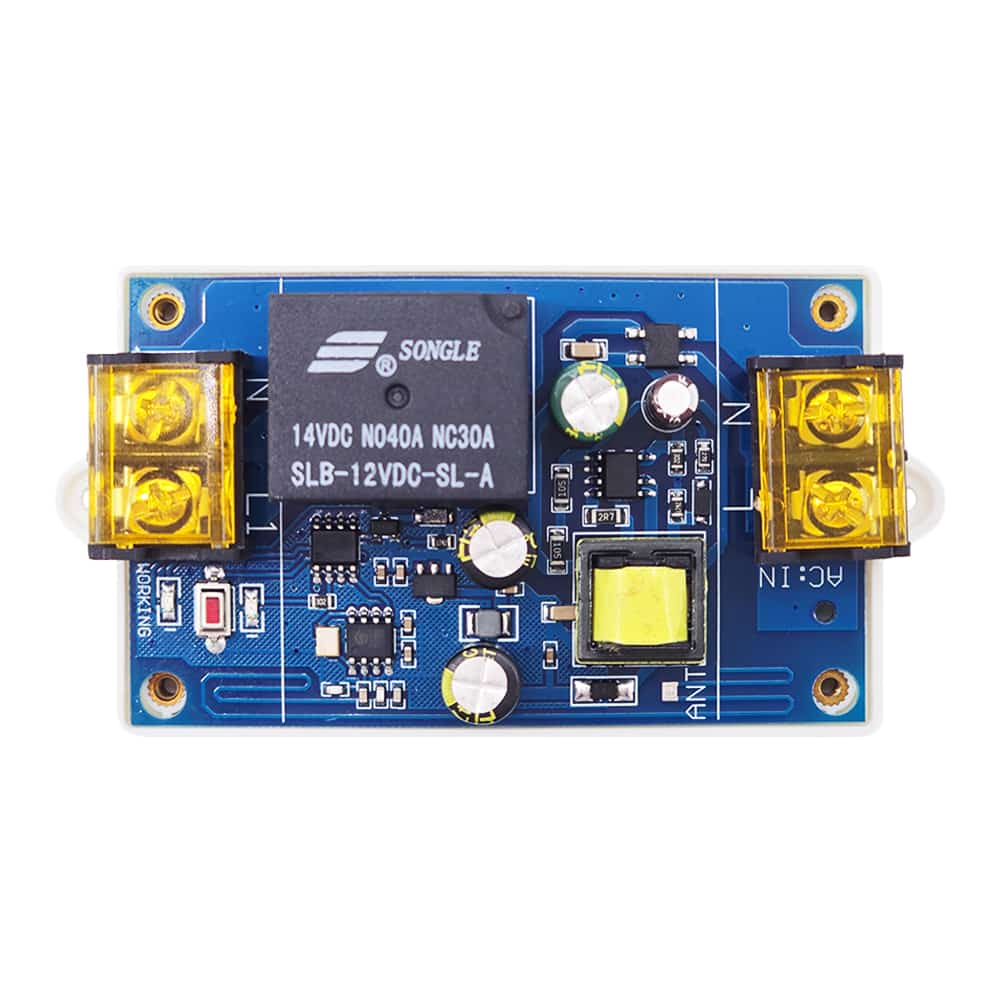

Dimension de PCB: 90 x 47 x 23 mm
Dimension de Case: 96 x 50 x 33 mm
Paramètres de Émetteur:

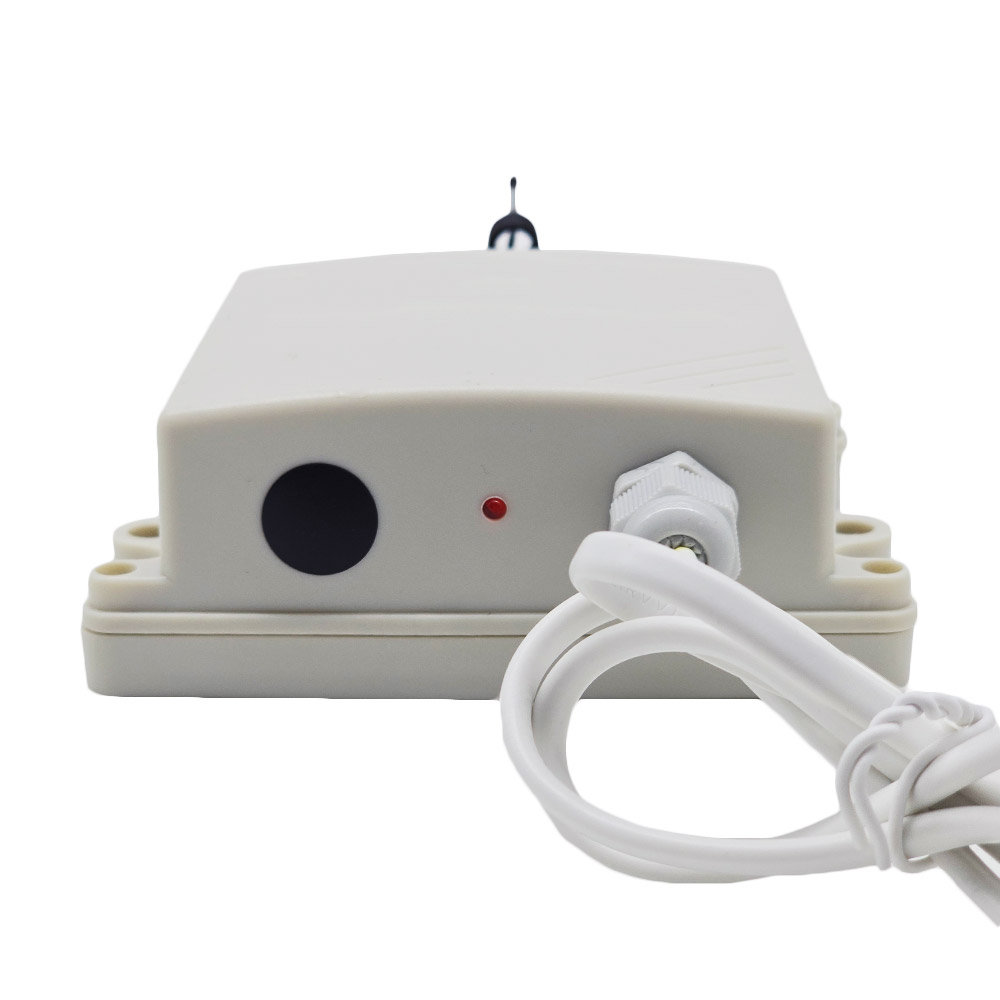

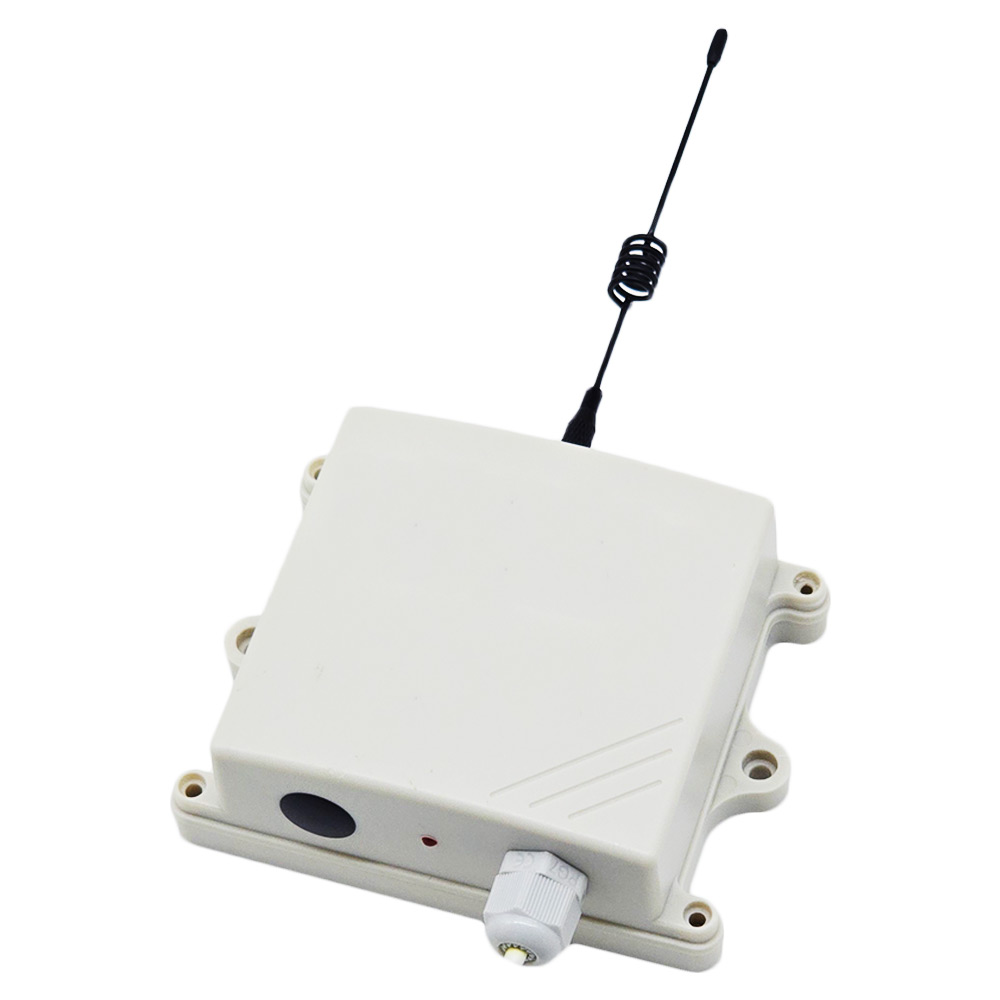

Modèle: CK-AC-2
Équipé d'un fil d'entrée à deux âmes ou d'un câble d'alimentation à deux
âmes avec fiche électrique.
Aucune pile n'est requise pour le fonctionnement.
Déclenché par le signal de tension CA 110V~220V.
Méthode de déclenchement: Lorsque le câble d'entrée obtient le signal de
tension CA, après 1 seconde, la LED de signal de l'émetteur clignote
rapidement et l'émetteur émet un signal sans fil "ON". Une fois la
transmission terminée, la LED de signal reste allumée. Lorsque le câble
d'entrée perd le signal de tension CA, après 1 seconde, la LED de signal de
l'émetteur clignote rapidement et l'émetteur émet un signal sans fil "OFF".
Une fois la transmission terminée, la LED de signal clignote une fois, puis
s'éteint.
Durée de transmission du signal: 1 seconde
Fréquence de travail: 433.92MHz (315 MHz personnalisable)
Chip de codage: EV1527
Distance de transmission: 500m / 1500ft (théoriquement)
Dimension de PCB: 73 x 73 x 19 mm
Dimension de Case: 110 x 86 x 40 mm
Principe de fonctionnement:
L'émetteur CK-AC-2 est une télécommande spéciale qui est déclenchée par les
conditions de ON et OFF de l'alimentation CA 110V~220V. Il est équipé d'un
fil d'entrée à deux conducteurs ou d'un câble à deux conducteurs avec fiche
d'alimentation pour connecter un signal de tension CA provenant d'un
équipement, tels que l'hôte d'avertissement, la sirène CA, la lampe CA et
d’autres équipements CA.
Lorsqu'une tension CA est appliquée à son câble d'entrée, il émet un signal
sans fil "ON". Lorsque le câble d'entrée cesse d'obtenir une tension CA, il
émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former
un système de contrôle sans fil, et ce système est utilisé pour contrôler
sans fil un autre appareil via un signal de tension CA ou un signal de
sortie CA d'un appareil.
Utilisation et Fonctionnement:
Si vous souhaitez contrôler l'équipement CA A par le signal CA 110~220V de
l'équipement B, faire comme suivant:
1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CA de l'appareil B à la borne d'entrée de
l'émetteur.
3. Lorsque l'appareil B enverra un signal CA à l'émetteur, l'émetteur
émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans
fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CA à l'émetteur,
l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce
signal sans fil, il désactivera son relais pour éteindre l'appareil A.
Contenu:

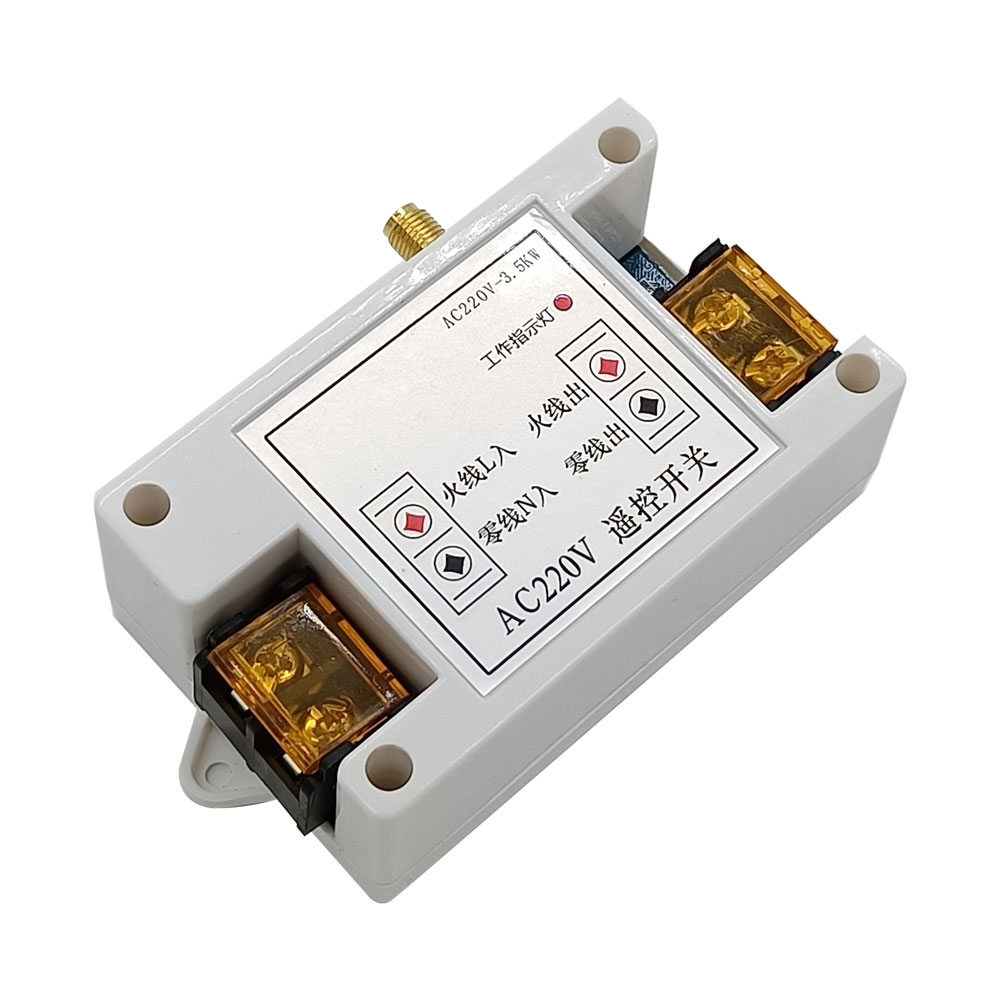

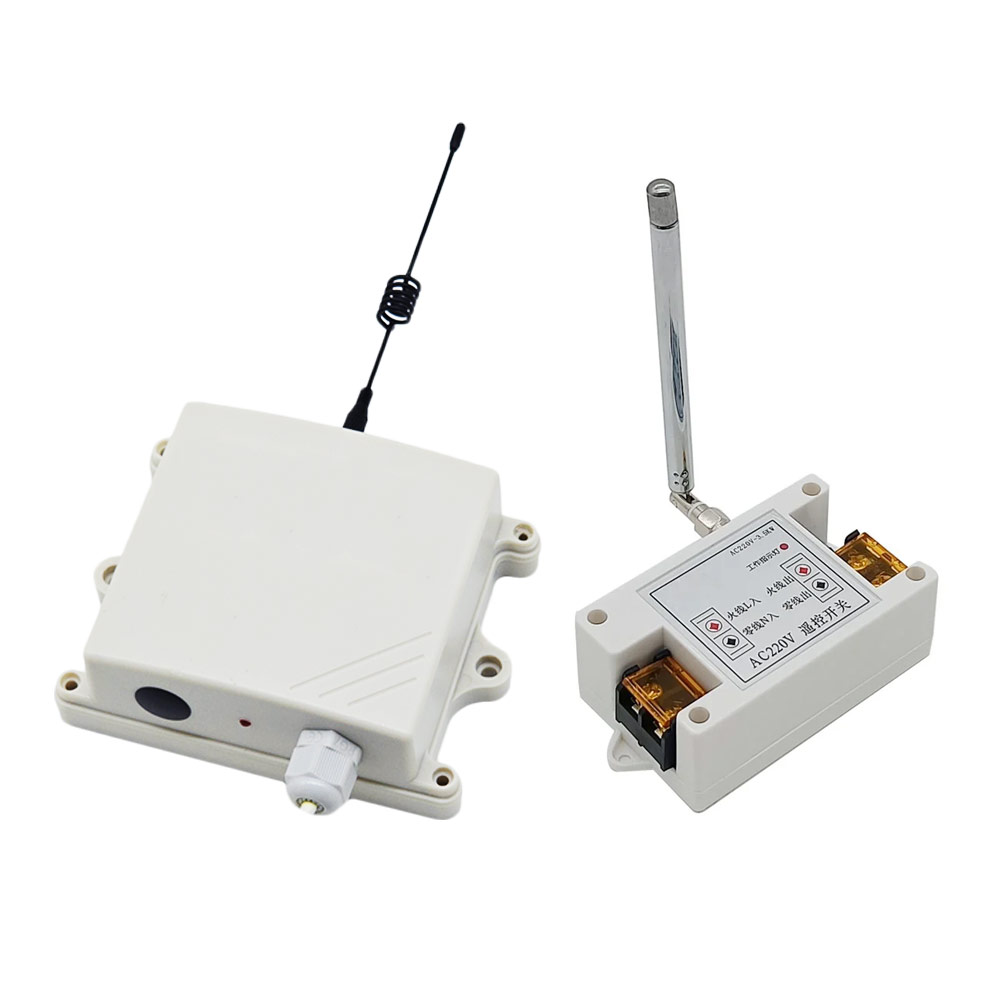

1 x Récepteur: S1PXA-AC-ANT3

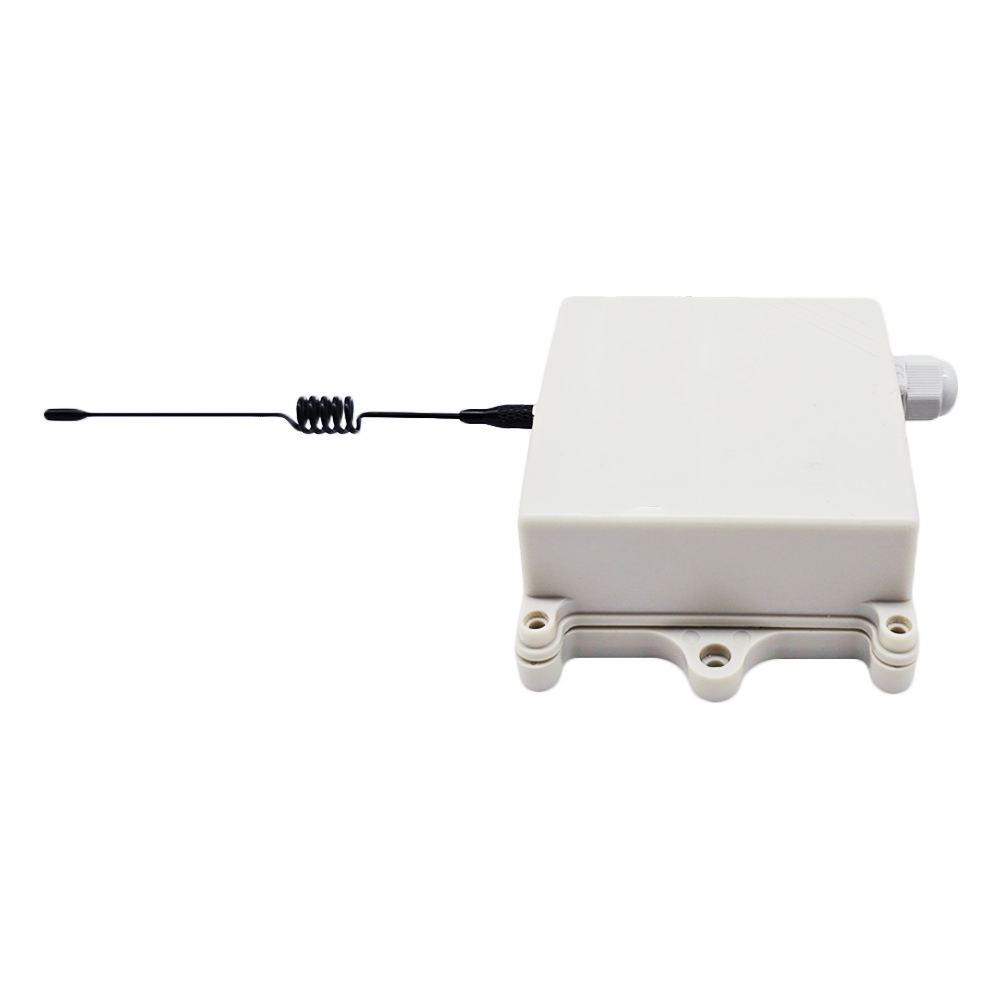

1 x Émetteur: CK-AC-2
1 x Manuel d’utilisateur
