Application:
Ce récepteur est un appareil électrique avec sortie relais sec, lui et
l'émetteur forment un système de télécommande sans fil. Ce système peut être
utilisé dans tous les types d'automatisation industrielle, agriculture,
entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien,
etc. Il peut contrôler à distance différents équipements CA ou CC sur terre,
eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les
prises, les serrures, les sirènes, les radiateurs, les moteurs, les
ventilateurs, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.
Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en
option.
Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé
pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont
NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Cela signifie que vous devez aussi connecter une alimentation séparée aux
équipements.
La charge maximale de chaque canal est 10A. Par exemple, 120W/12V, 60W/6V,
90W/9V, 240W/24V, 1100W/110V, 2200W/220V.

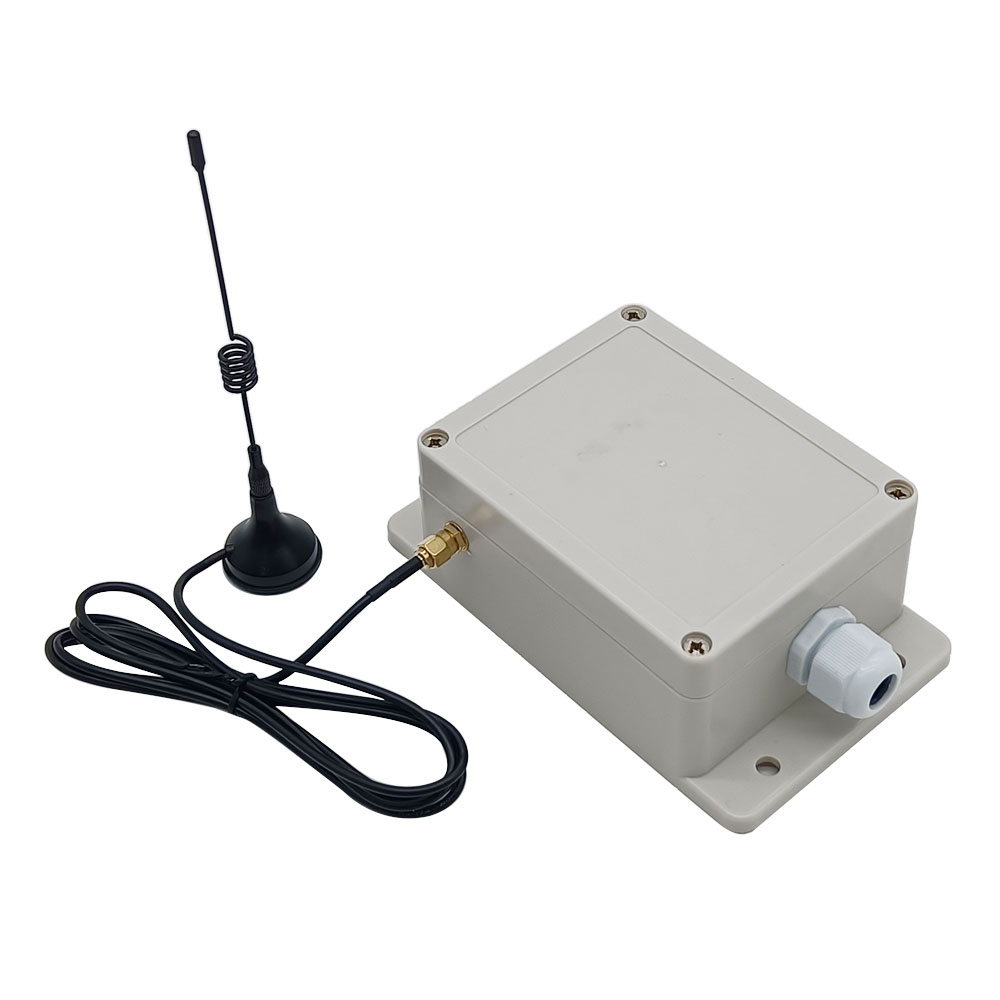

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs
simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.

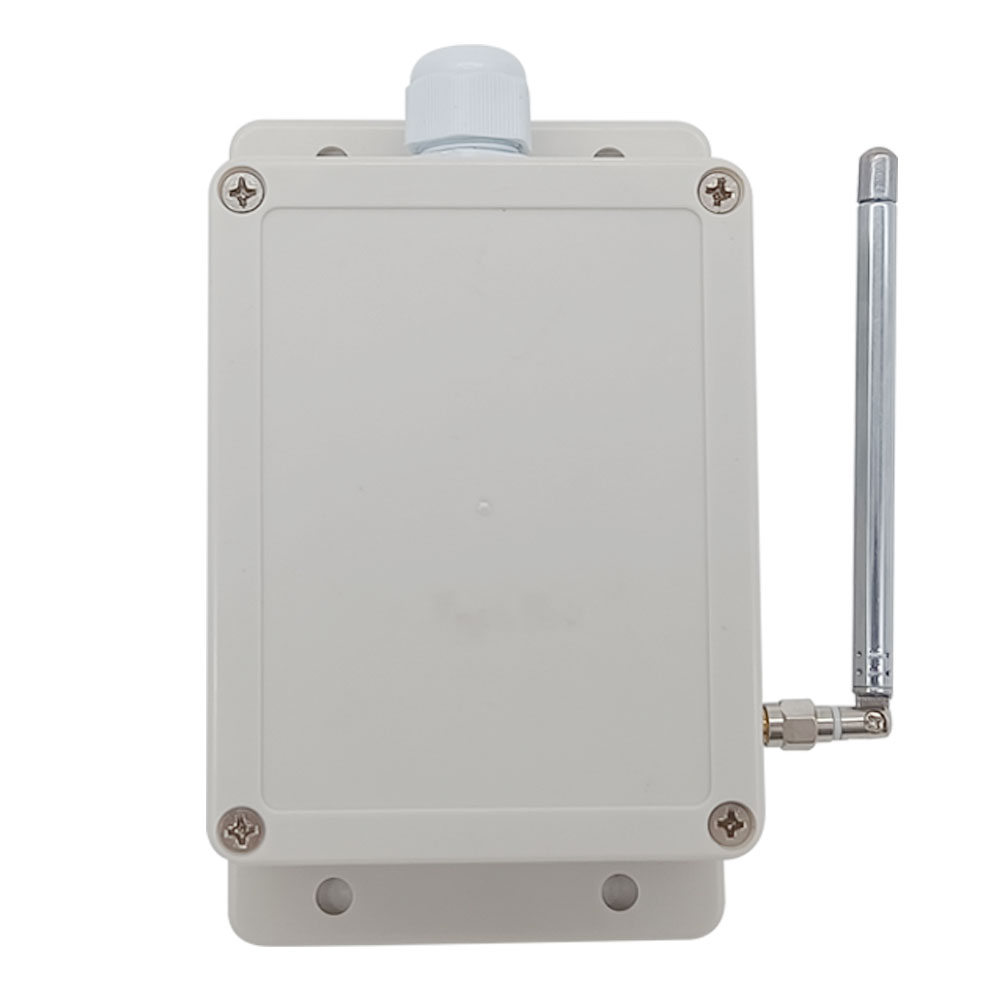

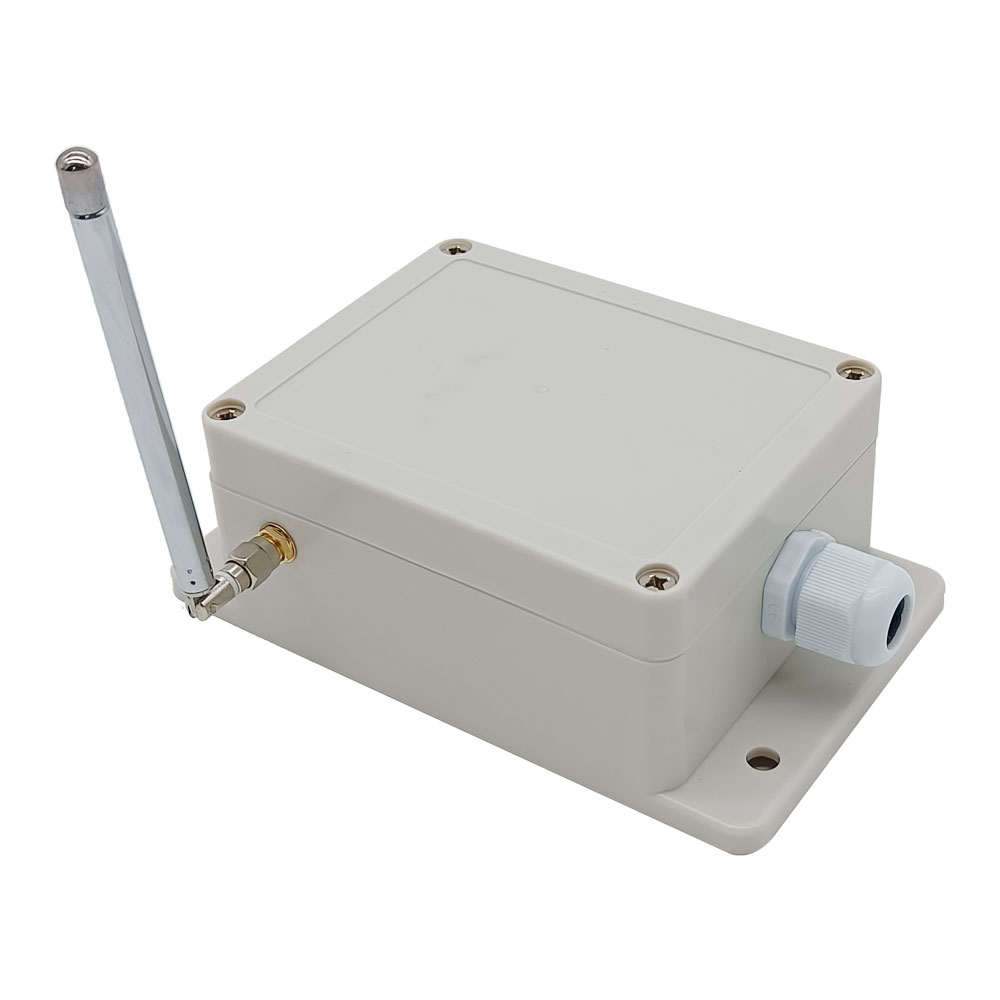

Paramètres de Récepteur :
Modèle : S1UA-DC-ANT3
Tension de fonctionnement : 6VCC (modèle S1UA-DC06-ANT3), ou 9±1VCC (modèle
S1UA-DC09-ANT3), ou 12±1VCC (modèle S1UA-DC12-ANT3), ou 24±2VCC (modèle
S1UA-DC24-ANT3), la tension de fonctionnement doit être spécifiée lors de la
commande.
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et
normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C

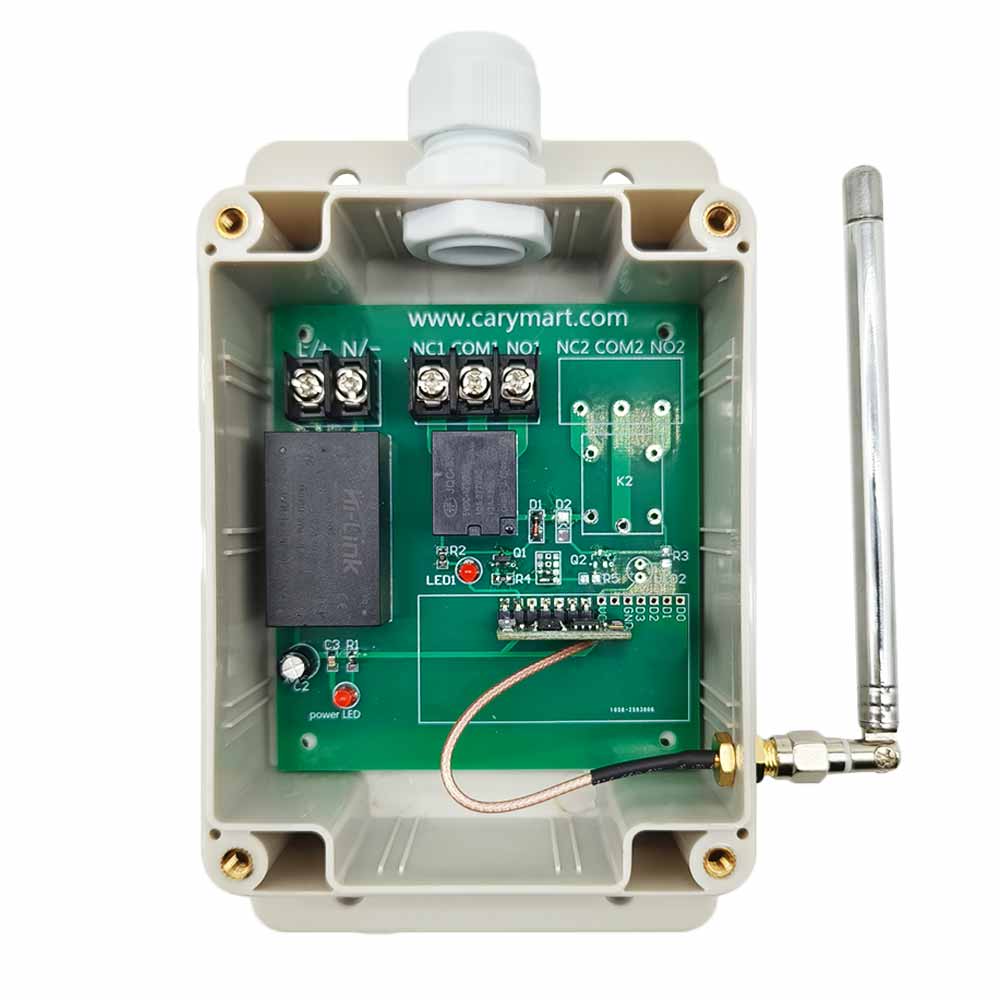

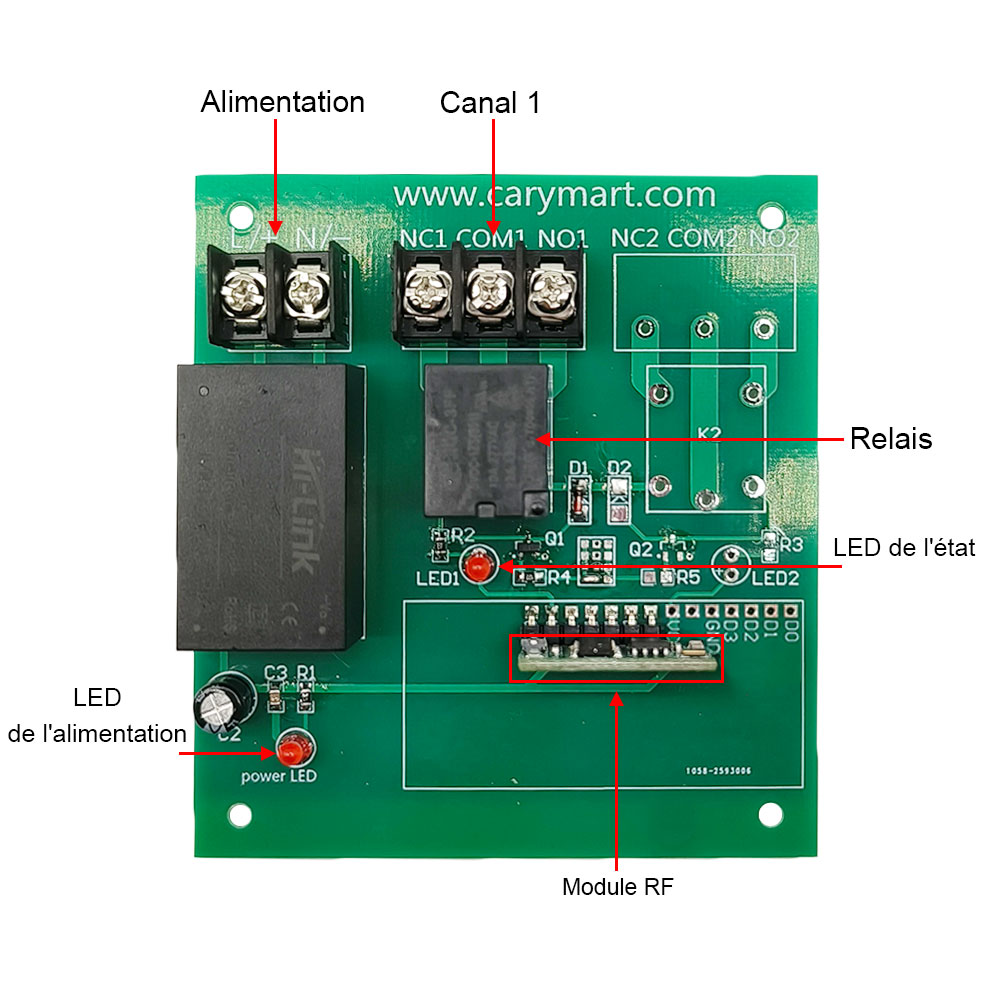

Dimension de PCB: 88 x 80 x 18 mm

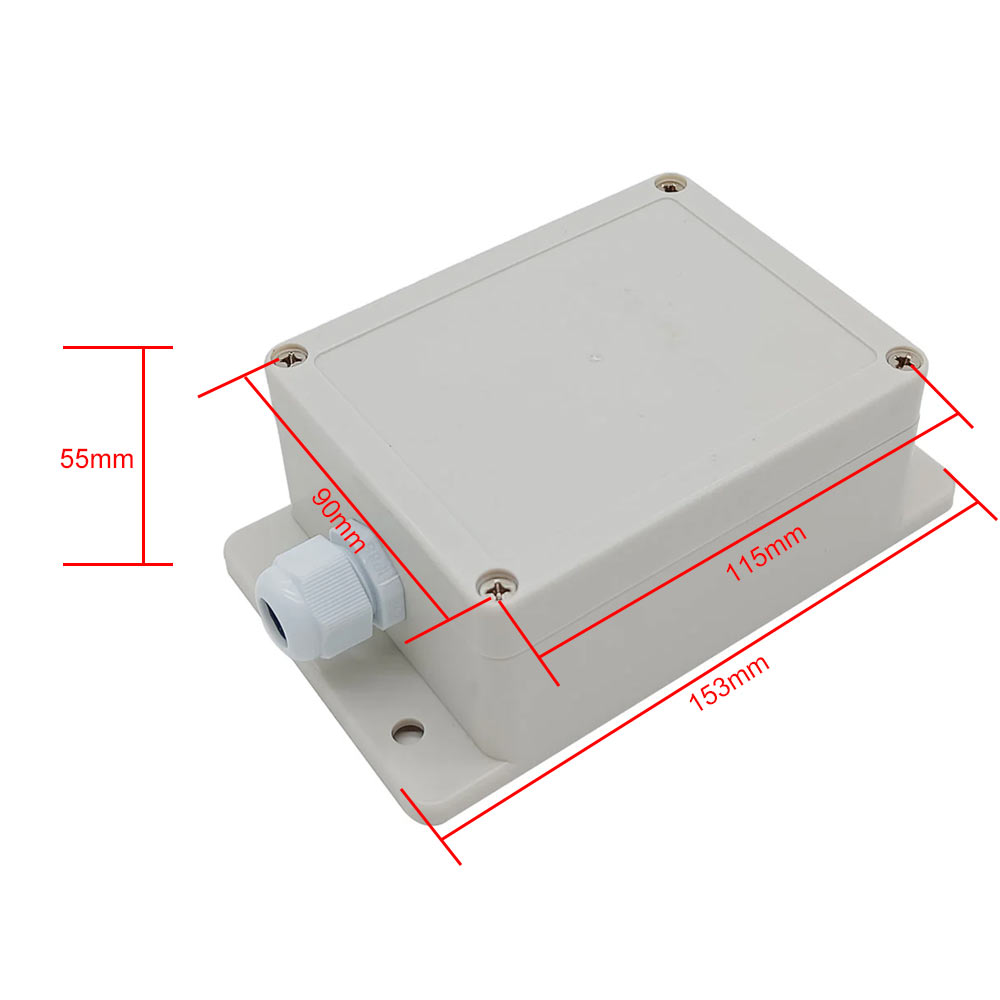

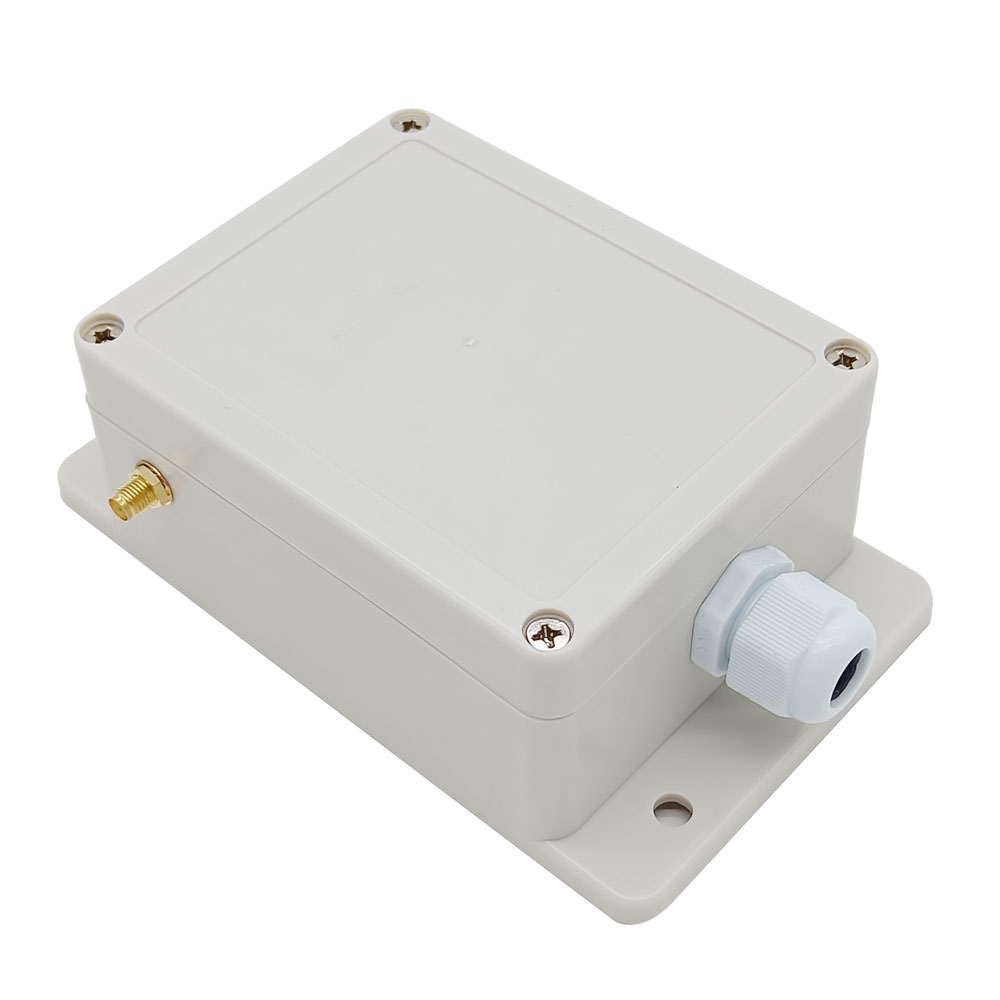

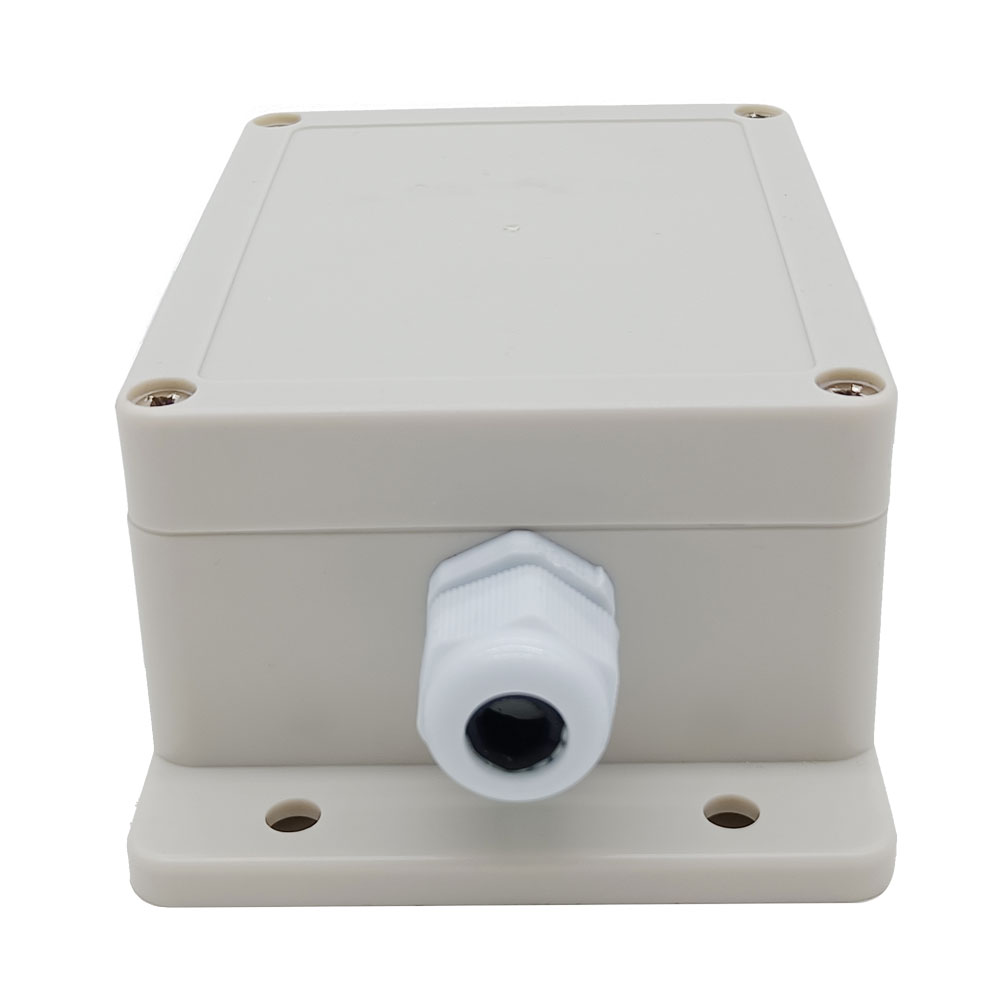

Dimension de Case: 153 x 90 x 55 mm

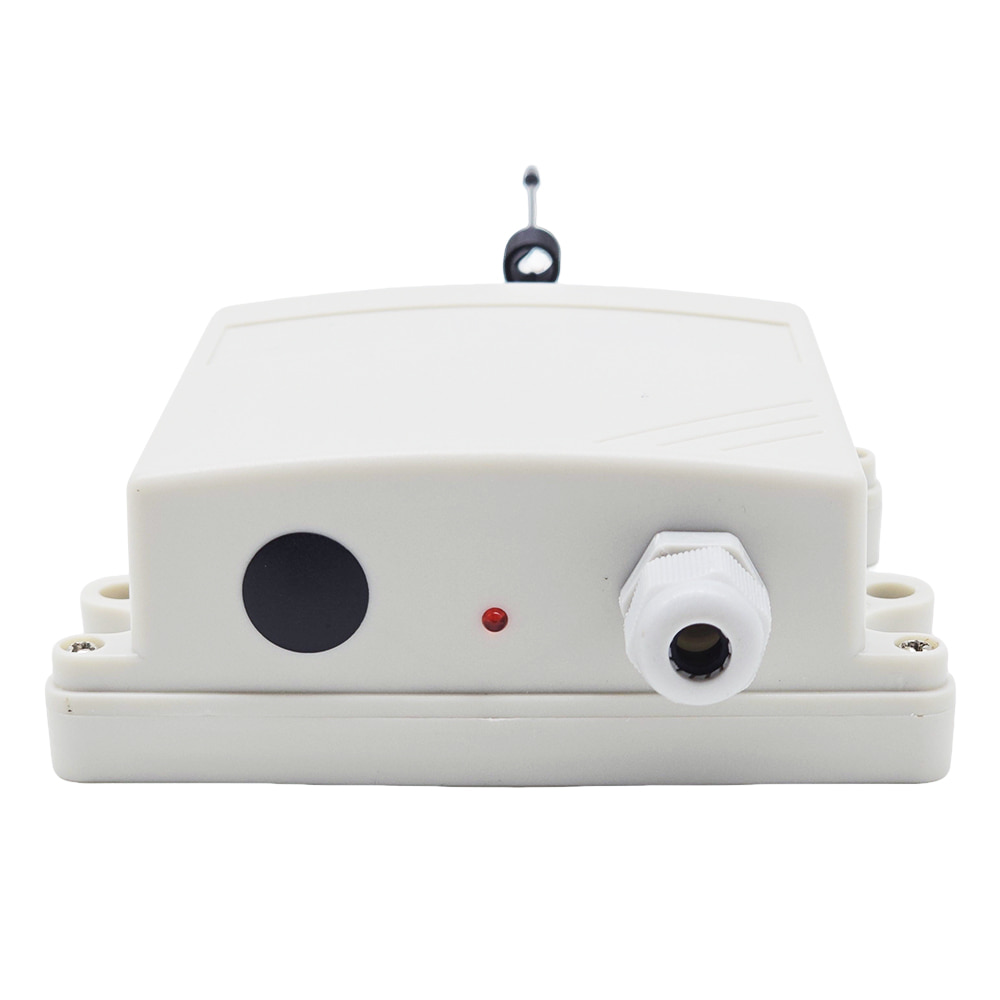

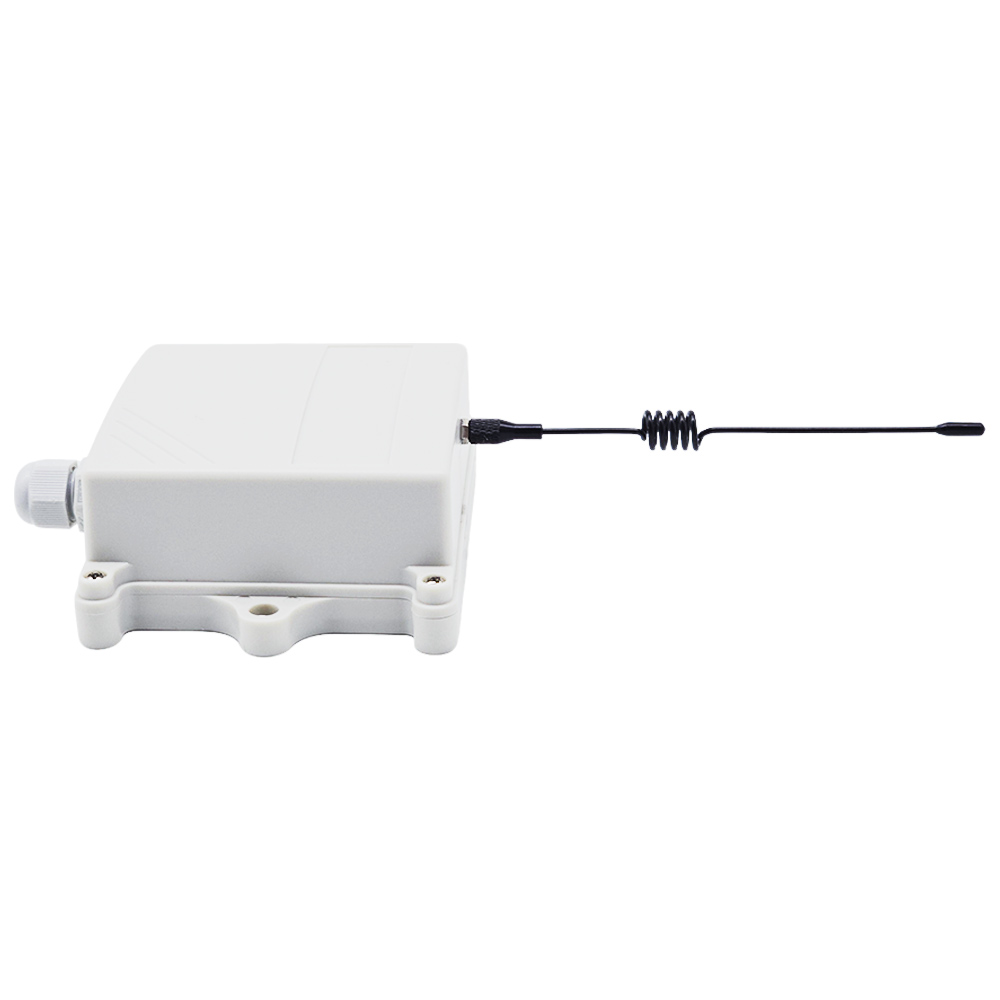

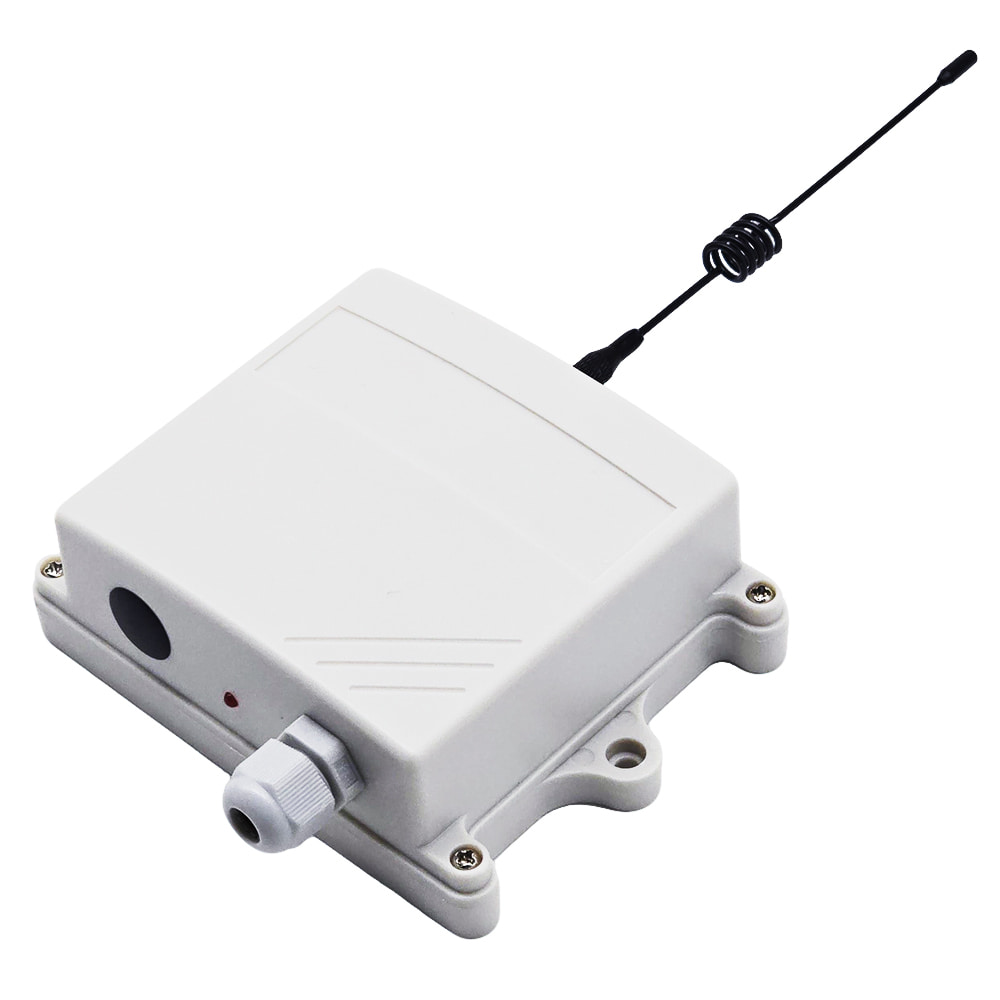

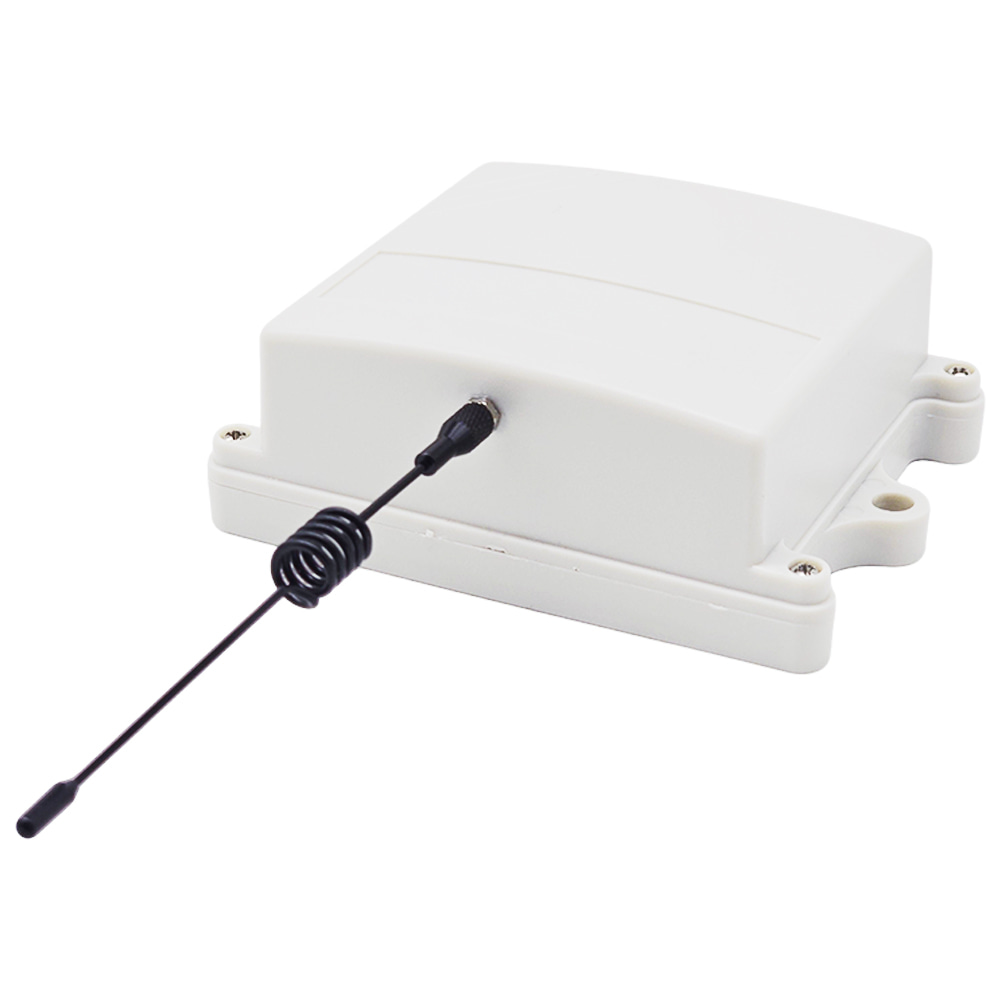

Paramètres de Émetteur:
Modèle: CK-DC
Avec 2 câbles d'entrée, il n'est pas nécessaire de distinguer les pôles
positif et négatif.
Aucune pile n'est requise pour le fonctionnement.
Déclenché par le signal de tension CC 12~24V.
Méthode de déclenchement: Lorsque le câble d'entrée obtient le signal de
tension CC, après 1 seconde, la LED de signal de l'émetteur clignote
rapidement et l'émetteur émet un signal sans fil "ON". Une fois la
transmission terminée, la LED de signal reste allumée. Lorsque le câble
d'entrée perd le signal de tension CC, après 1 seconde, la LED de signal de
l'émetteur clignote rapidement et l'émetteur émet un signal sans fil "OFF".
Une fois la transmission terminée, la LED de signal clignote une fois, puis
s'éteint.
Durée de transmission du signal: 1 seconde
Fréquence de travail: 433.92MHz (315 MHz personnalisable)
Chip de codage: PT2262 / SC2262
Distance de transmission: 500m / 1500ft (théoriquement)
Dimension de PCB: 73 x 73 x 19 mm
Dimension de Case: 110 x 86 x 40 mm
Principe de fonctionnement:
L'émetteur CK-DC est une télécommande spéciale qui est déclenchée par les
conditions de ON et OFF de l'alimentation CC 12~24V. Il dispose de 2 câbles
d'entrée pour connecter un signal de tension CC provenant d'un équipement,
tels que l'hôte d'avertissement, la sirène CC, le lampe CC ou d’autres
équipements CC.
Lorsqu'une tension CC est appliquée aux câbles d'entrée, il émet un signal
sans fil "ON". Lorsque les câbles d'entrée cessent d'obtenir une tension CC,
il émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former
un système de contrôle sans fil, et ce système est utilisé pour contrôler
sans fil un autre appareil via un signal de tension CC ou un signal de
sortie CC d'un appareil.
Utilisation et Fonctionnement:

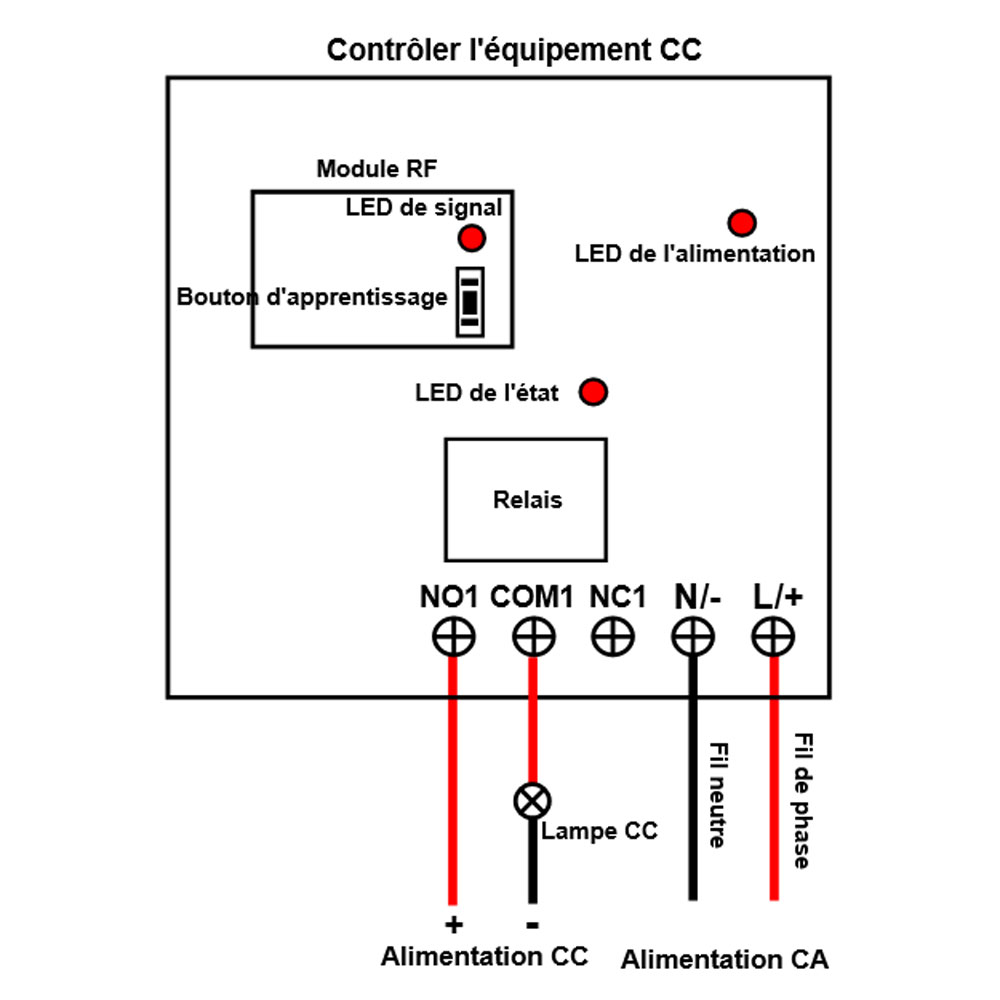

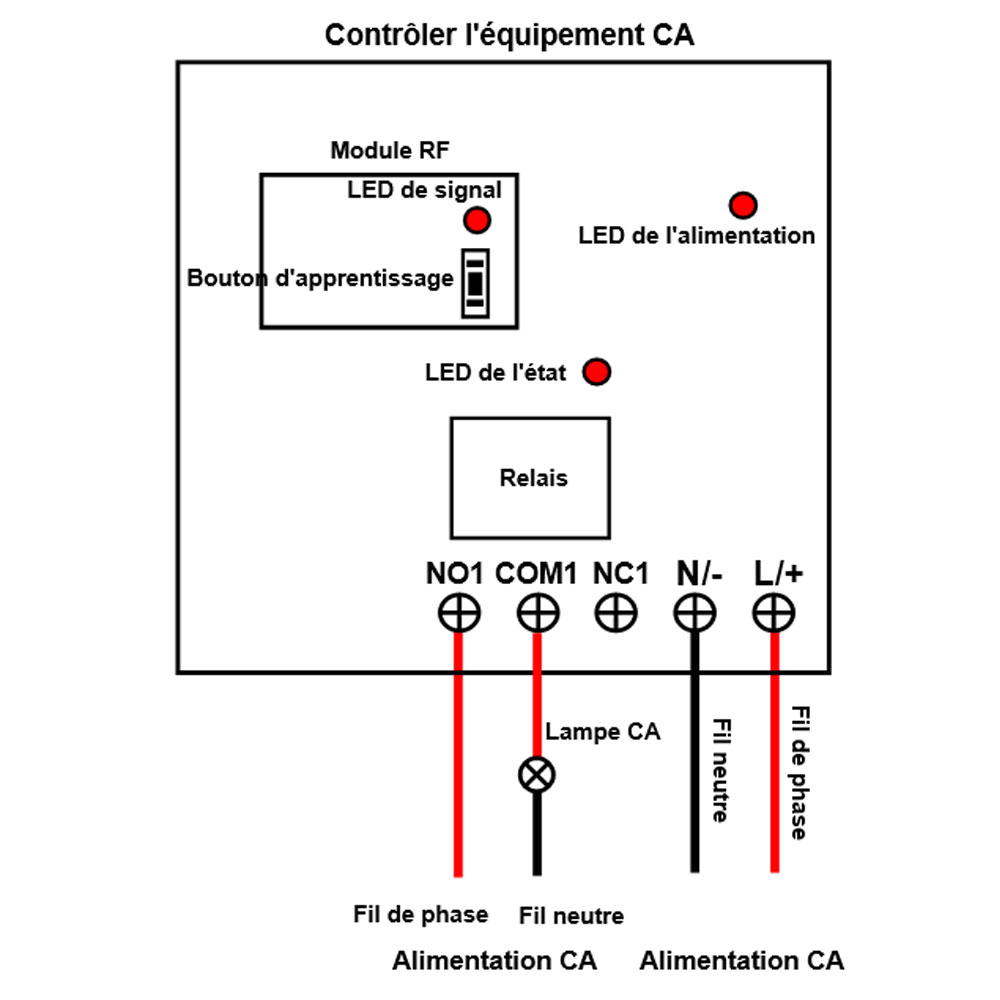

Si vous souhaitez contrôler l'équipement CC ou CA A par le signal CC 12~24V de l'équipement B, faire comme suivant:
1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CC de l'appareil B à la borne d'entrée de
l'émetteur.
3. Lorsque l'appareil B enverra un signal CC à l'émetteur, l'émetteur
émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans
fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CC à l'émetteur,
l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce
signal sans fil, il désactivera son relais pour éteindre l'appareil A.

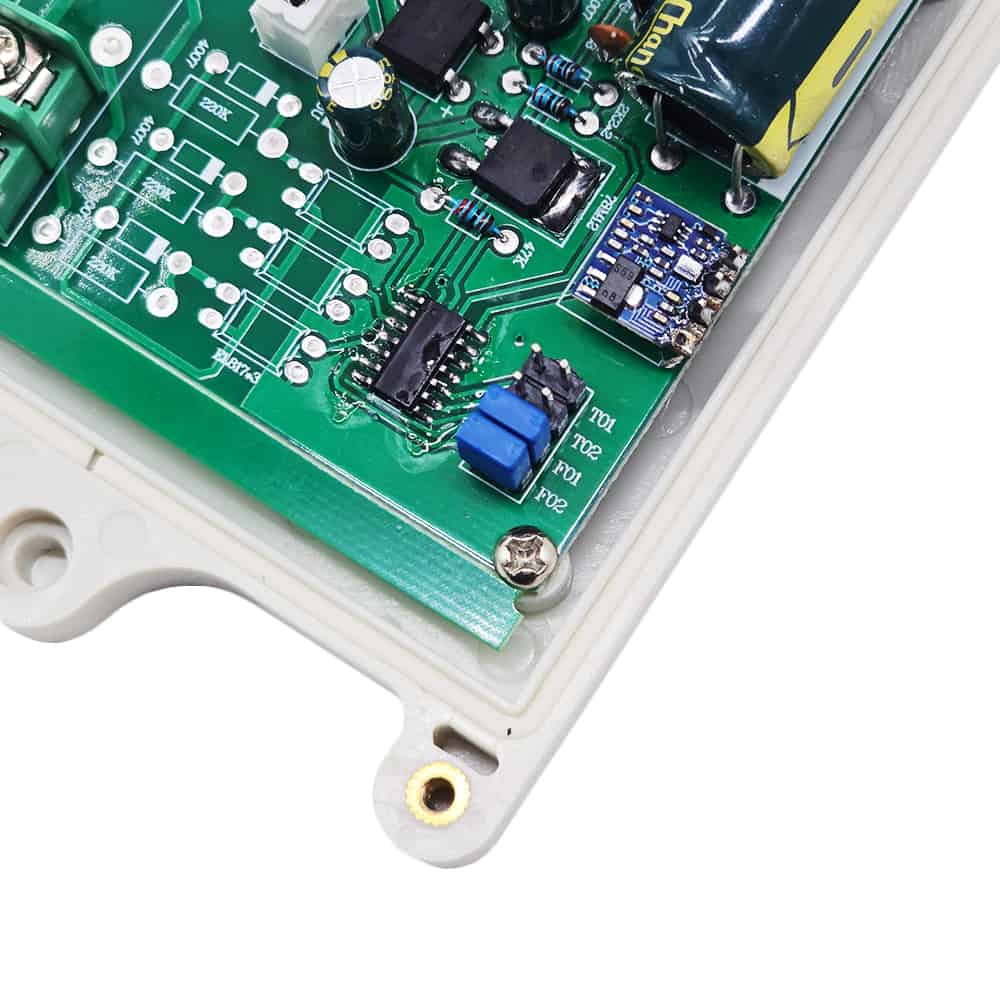

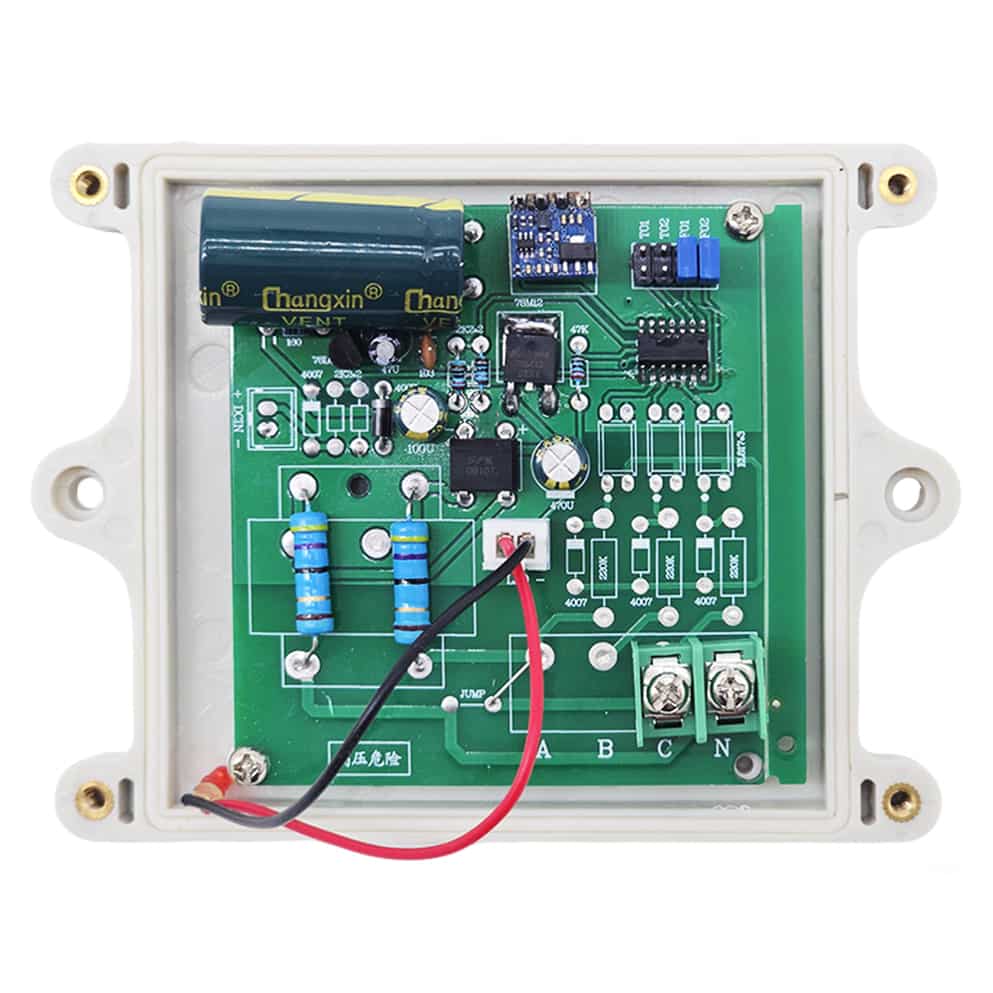

Comment régler la résistance d'oscillation de l'émetteur :
Court-circuiter les deux broches de F02 avec un capuchon de cavalier, la
résistance de l'oscillateur est réglée à 1,5 MΩ.
Ne court-circuiter pas les deux broches de F01 et F02, la résistance de
l'oscillateur est réglée à 2,2 MΩ.
Court-circuiter les deux broches de F01 avec un capuchon de cavalier, la
résistance de l'oscillateur est réglée à 3,3 MΩ.
Court-circuiter respectivement les deux broches de F01 et celles de F02 avec
des capuchons de cavalier, la résistance de l'oscillateur est réglée à 4,7
MΩ.

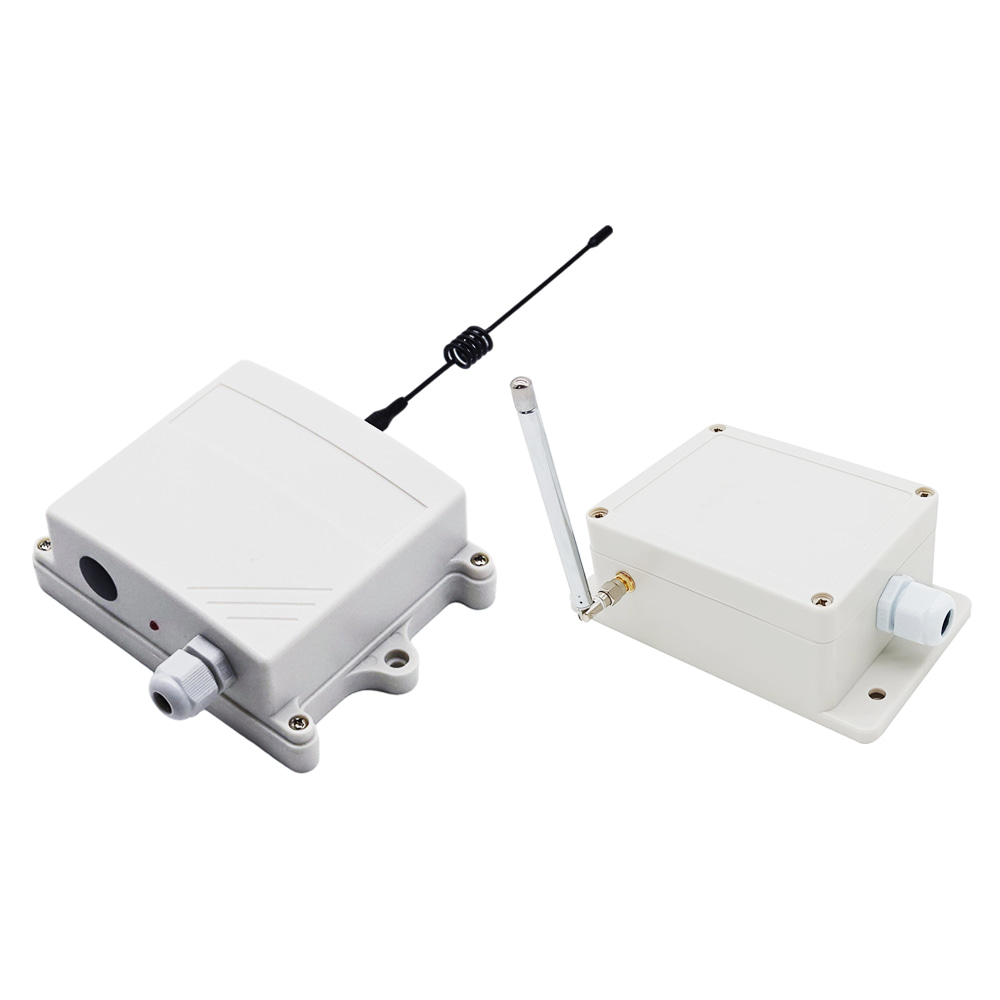

Contenu:
1 x Récepteur: S1UA-DC-ANT3
1 x Émetteur: CK-DC
1 x Manuel d’utilisateur
