Application:
Ce récepteur est un appareil électrique avec 2 sorties relais sèches, lui et
l'émetteur forment un système de télécommande sans fil. Ce système peut être
utilisé dans tous les types d'automatisation industrielle, agriculture,
entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien,
etc. Il peut contrôler à distance différents équipements CA ou CC sur terre,
eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les
prises, les serrures, les sirènes, les radiateurs, les moteurs, les
ventilateurs, les treuils, les rideaux, les stores, les actionneurs
linéaires, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.

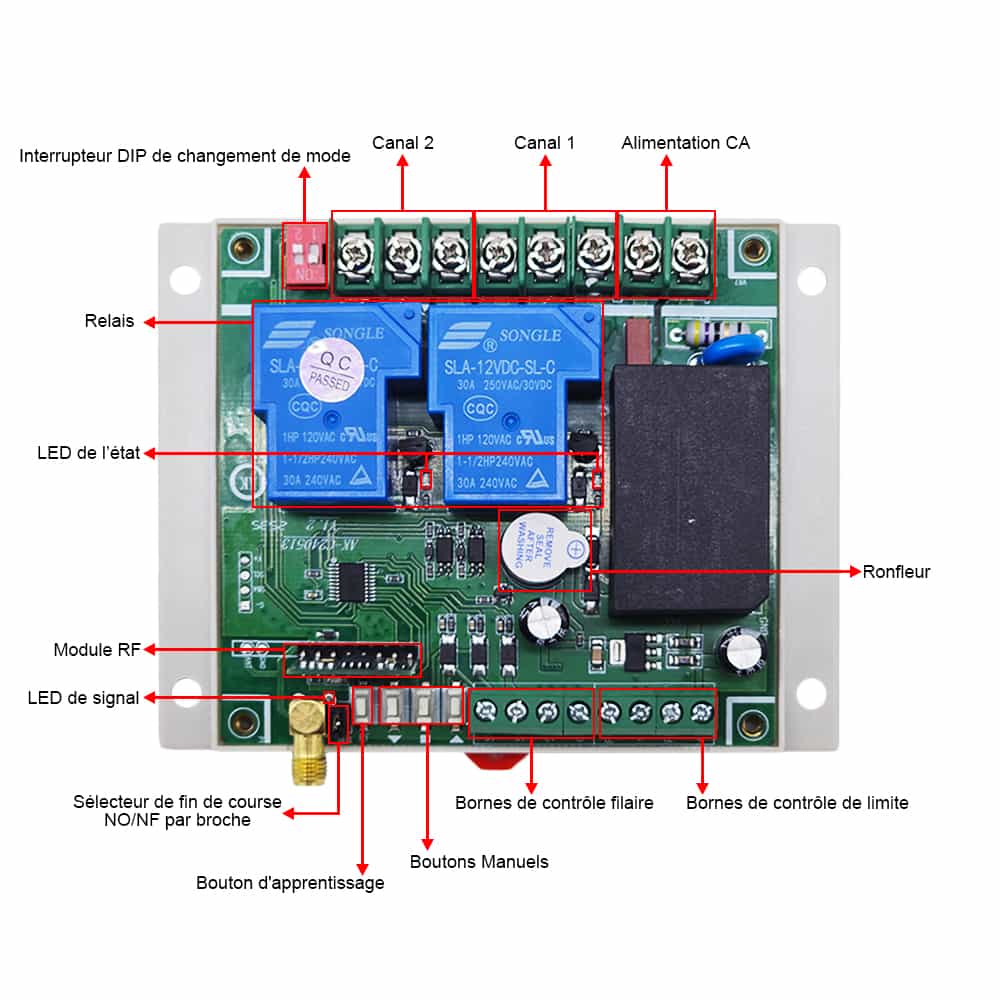

Caractéristiques:
Commande sans fil, facile à installer.
Alimentation universelle: CA 100~450V, supporte CA 110V, CA 120V, CA 220V,
CA 240V, CA 380V.
Sortie Relais: Ce récepteur est le sortie relais sec, il peut être utilisé
pour contrôler à la fois les équipements CC et CA. Les bornes de sortie sont
NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Cela signifie que vous devez aussi connecter une alimentation séparée aux
équipements.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec trois boutons manuels: Vous pouvez contrôler l’équipement par des
boutons manuels.
Avec bornes de contrôle filaire: Vous pouvez connecter des interrupteurs
manuels pour contrôler l'équipement.
Avec bornes de contrôle de limite: Vous pouvez connecter des capteurs, des
interrupteurs de fin de course ou des dispositifs externes pour arrêter
l'équipement.
Avec 2 broches pour commuter le type de fin de course normalement ouvert ou
normalement fermé.
Avec un Interrupteur DIP pour commuter les modes de fonctionnement, offrant
quatre modes de fonctionnement.

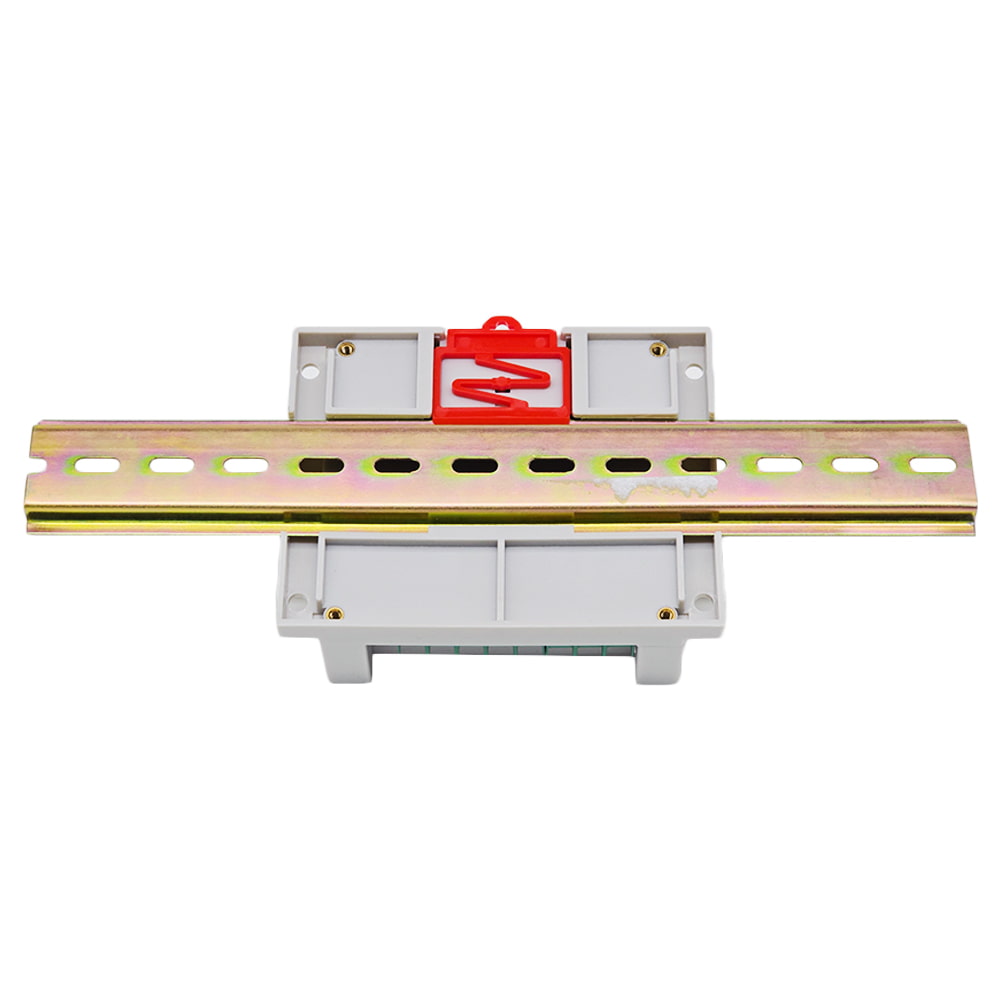

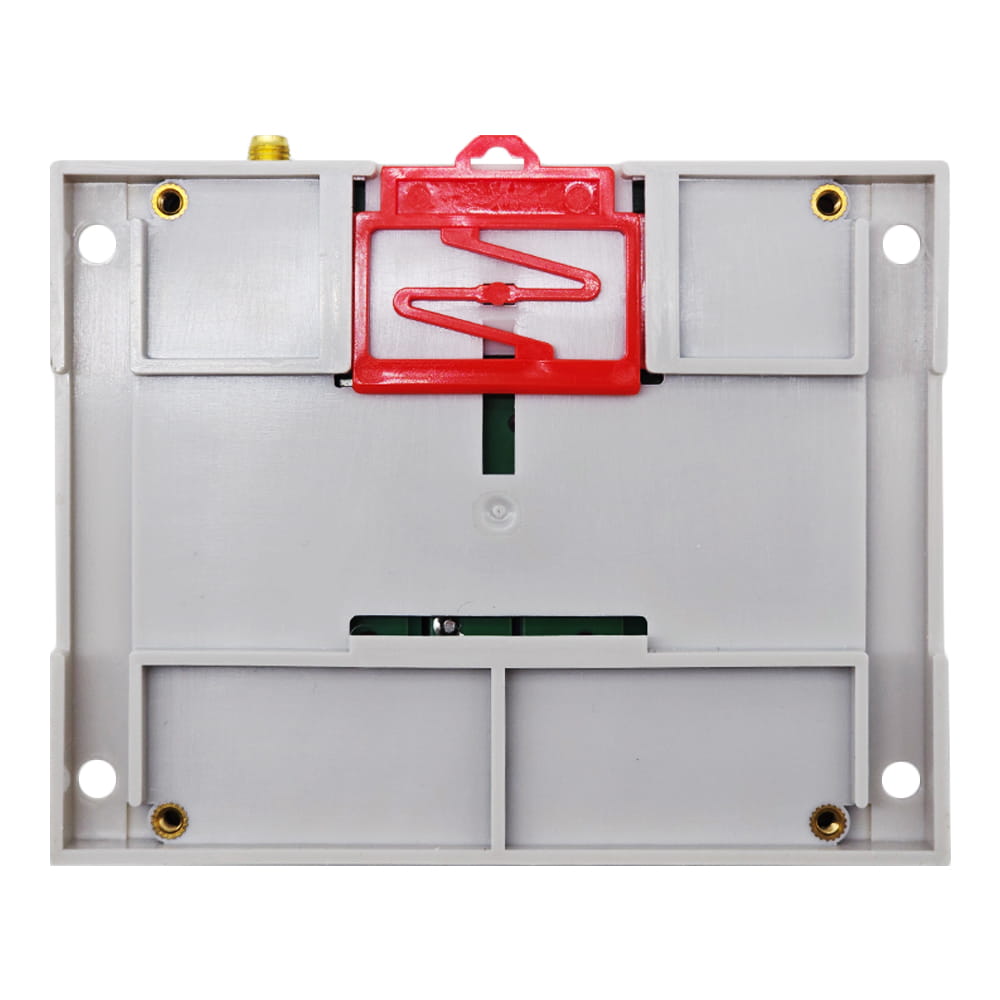

Avec attache de rail de guidage et trous de vis: L’arrière du récepteur est
équipé d’une attache de rail de guidage et de trous de vis, qui peut être

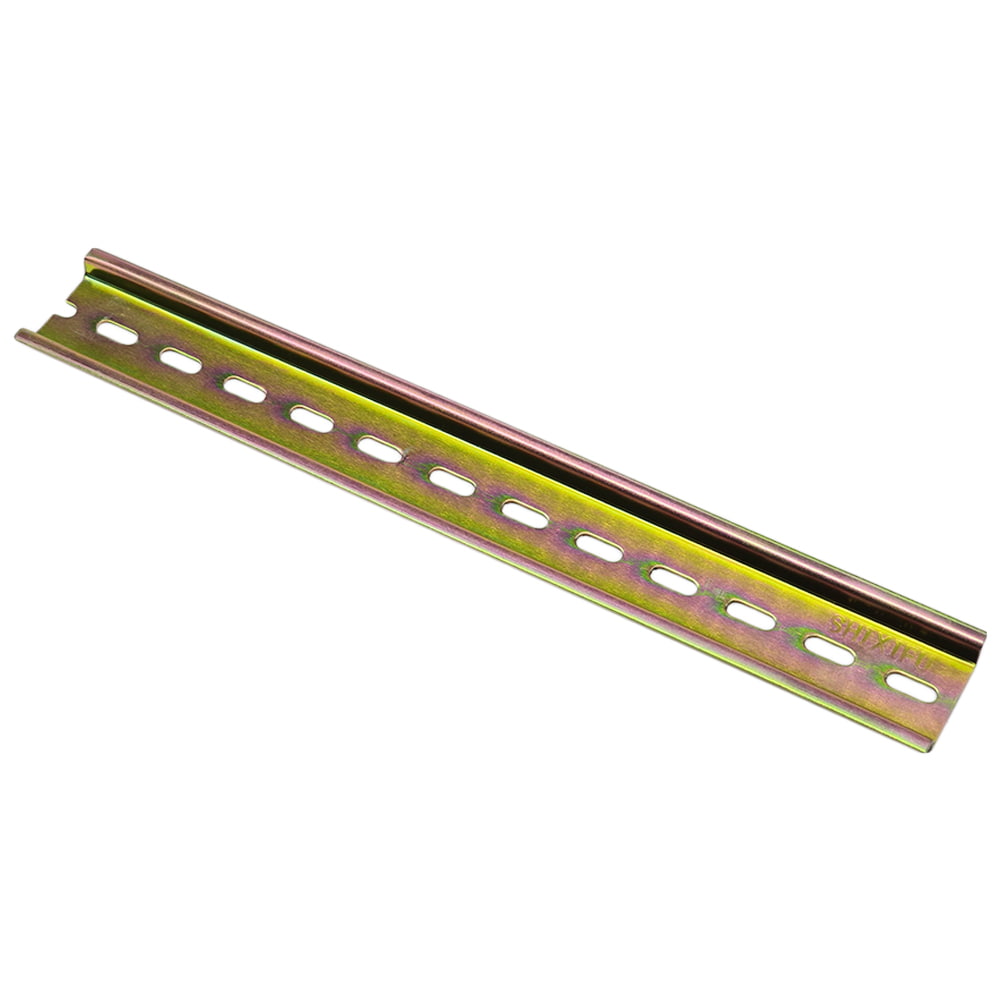

monté sur un rail de guidage de 35 mm ou fixé directement à l’aide de vis.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs
simultanément.

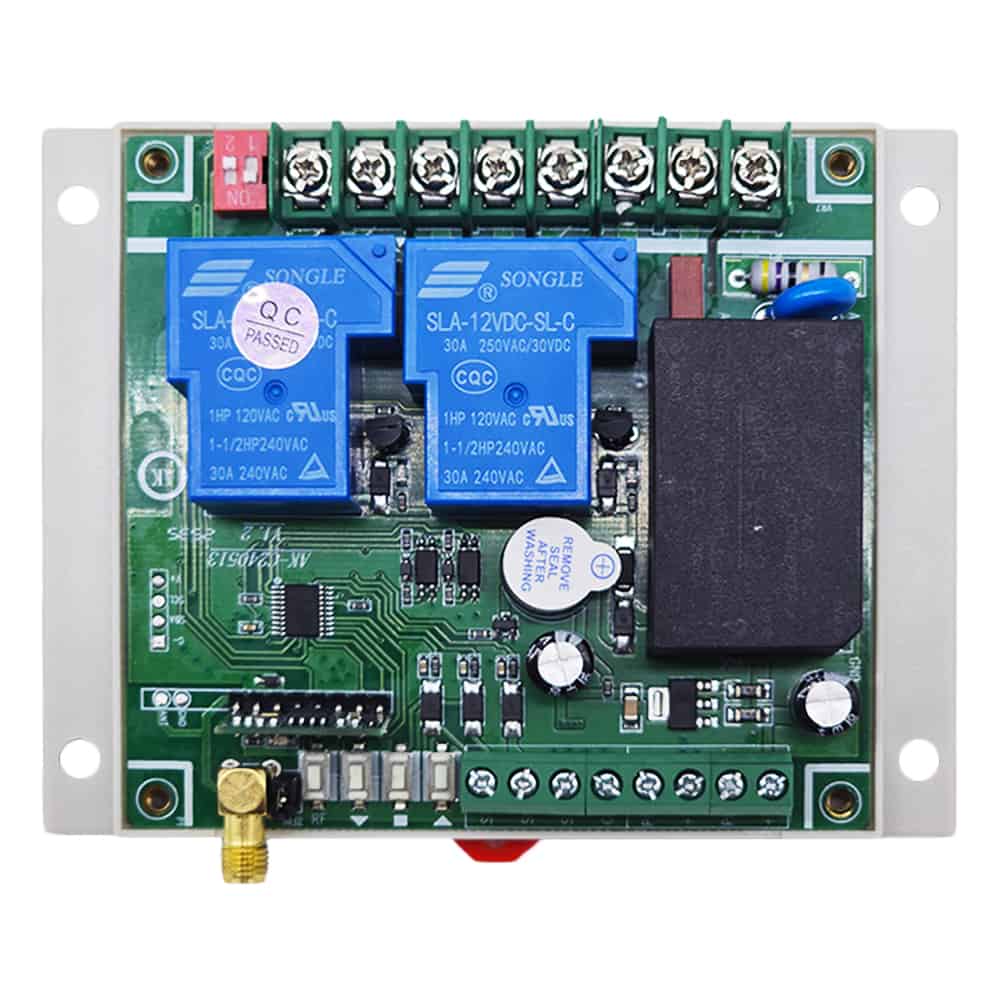

Paramètres de Récepteur:
Modèle: S2PU-AC380-ANT3
Tension de fonctionnement: CA 100V~450V (110V/120V/220V/240V/380V)
Fréquence de travail: 433MHz
Canal: 2 canal
Courant statique: <30mA
Type de sortie: Sortie Relais Sec (Avec bornes normalement ouvertes et
normalement fermées)
Courant de charge maximum du relais: 30A / canal
Fils appropriés pour les bornes de connexio: 22-14 AWG
4 Modes de travail sélectionnables: Autoblocage, Momentané, Interblocage,
Momentané + Autoblocage
Sensibilité du récepteur: ≥-113dBm
Température de fonctionnement: -25°C ~ +80°C
Dimension de PCB: 92 x 86 x 23 mm
Dimension de Case: 115 x 90 x 40 mm

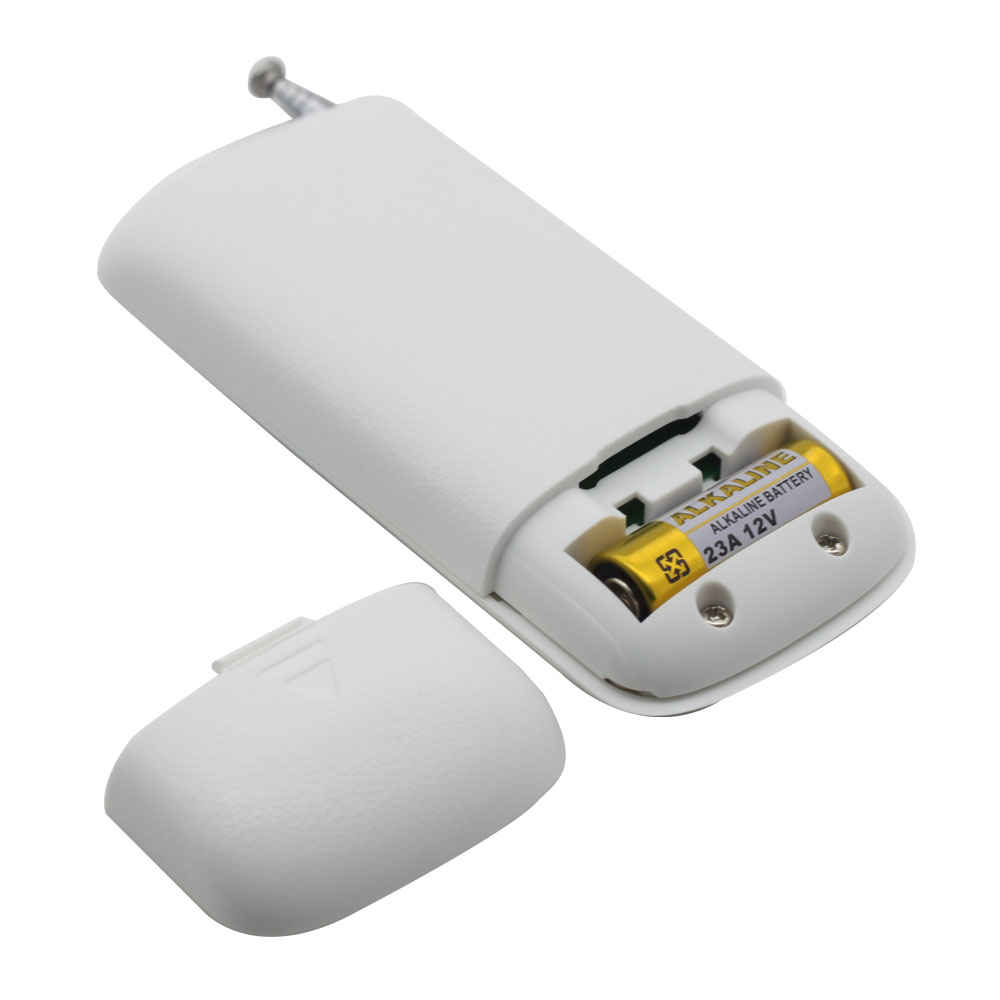

Paramètres de l'émetteur:
Modèle: 0021126 (CP-3L)
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie, peut être utilisé pour 12
mois )
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Chip de codage : EV1527
Distance d’émission : 500m / 300ft (théoriquement )
Mode de modulation : ASK
Température d’opération : -20 ° C ~+70 ° C
Dimension unitaire : 92 x 40 x 15 mm
Émetteurs correspondants:
Le récepteur peut travailler avec les différents émetteurs, par exemple
modèle
C-2L /
C-3-2L (100M),
CP-2L /
CP-3L (500M), et
CB-2L (1000M) etc.
Gamme de travail:
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut
atteindre différentes distances de travail. Par exemple, lorsque l'émetteur
CP-3L et lui forment un ensemble complet, la distance de travail maximale
peut atteindre 500 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui
seraient sans barrières et sans aucune interférence RF. Mais dans la
pratique, il sera gêné par des arbres, des murs ou d’autres constructions,
et sera interféré par d’autres signaux sans fil. Par conséquent, la distance
de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de
travail que le récepteur équipé d'une antenne interne.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez
installer une antenne externe sur le récepteur, vous pouvez également
utiliser un répéteur de signal, vous pouvez également utiliser un émetteur
haute puissance, tel que l'émetteur de la série CB.
Utilisation:
Le récepteur peut être utilisé pour contrôler des équipements CC 0~28V et CA
100~450V.
Remarque: Le récepteur est la sortie à relais sec, pas la sortie
d’alimentation CC/CA. Etat initial des bornes de sortie de relais: Les
bornes NO et COM sont Normalement Ouverts; Les bornes NC et COM sont
Normalement Fermés.

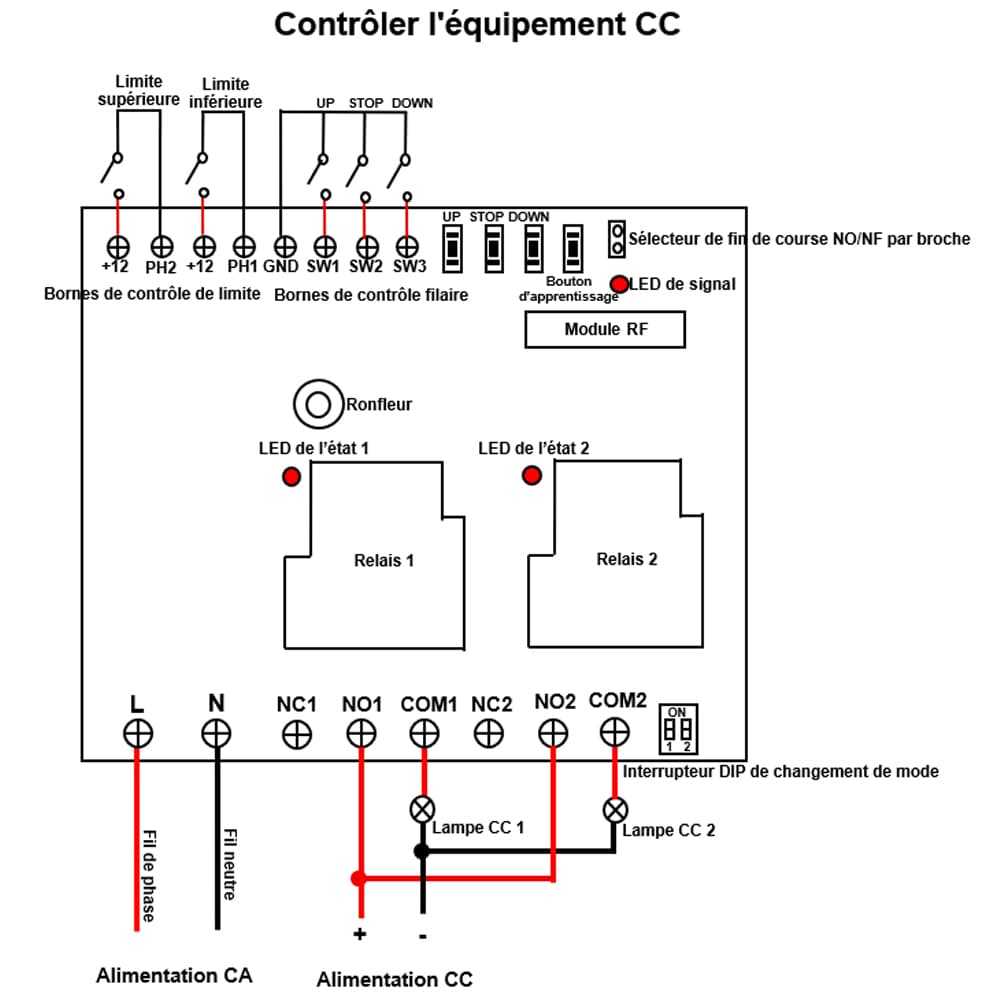

Câblage: 1) Câblage pour lampe CC:
Si vous voulez contrôler une lampe CC, faire comme suivant. Veuillez vous
référer au schéma de connexion.
1.1 Connecter le fil de phase de l'alimentation en CA à la borne L,
et connecter le fil neutre de l'alimentation en CA à la borne N.
1.2 Connecter la borne NO au pôle positif de l'alimentation en CC, connecter
la borne COM au pôle positif de la lampe CC, et connecter le pôle négatif de
la lampe CC au pôle négatif de l'alimentation en CC.

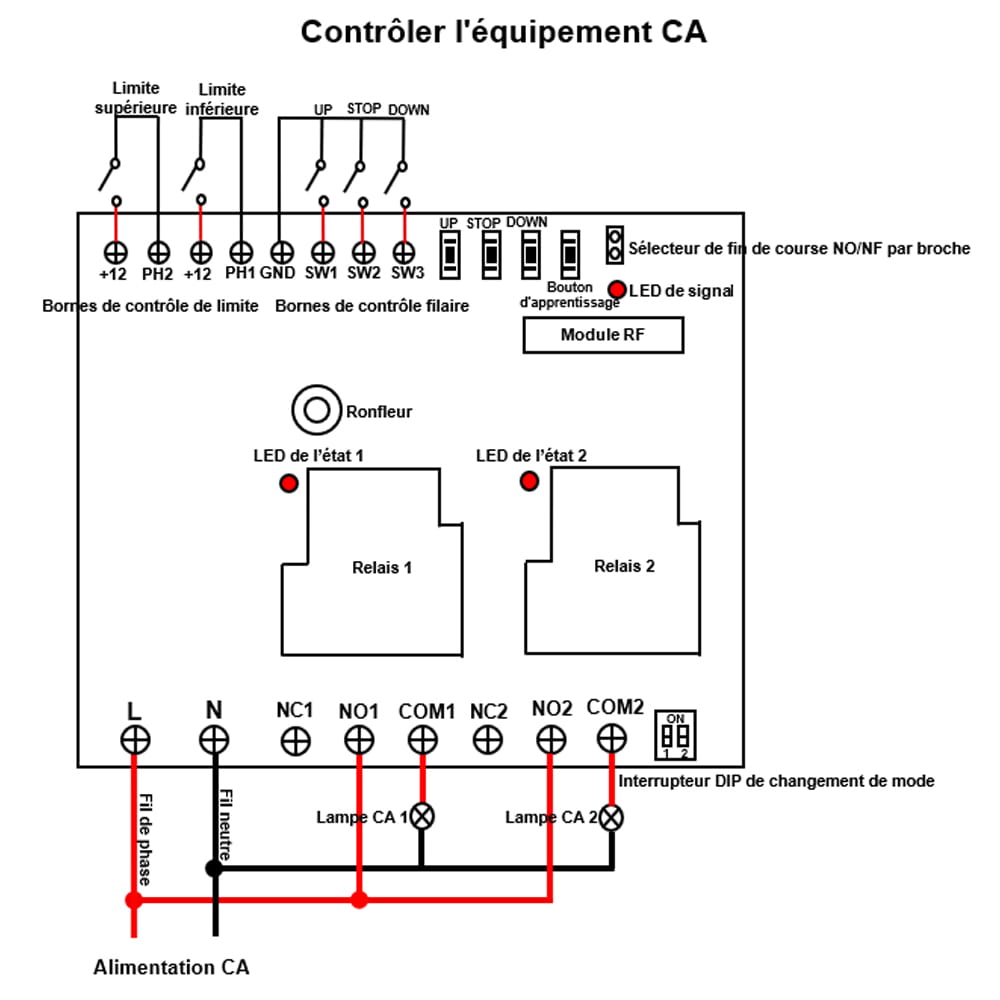

2) Câblage pour lampe CA:
Si vous voulez contrôler une lampe CA, faire comme suivant. Veuillez vous
référer au schéma de connexion.
2.1 Connecter le fil de phase de l'alimentation en CA à la borne L,
et connecter le fil neutre de l'alimentation en CA à la borne N.
2.2 Connecter la borne NO au fil de phase de l'alimentation en CA, connecter
la borne COM à un fil de la lampe CA, et connecter l'autre fil de lampe CA
au fil neutre de l'alimentation en CA.

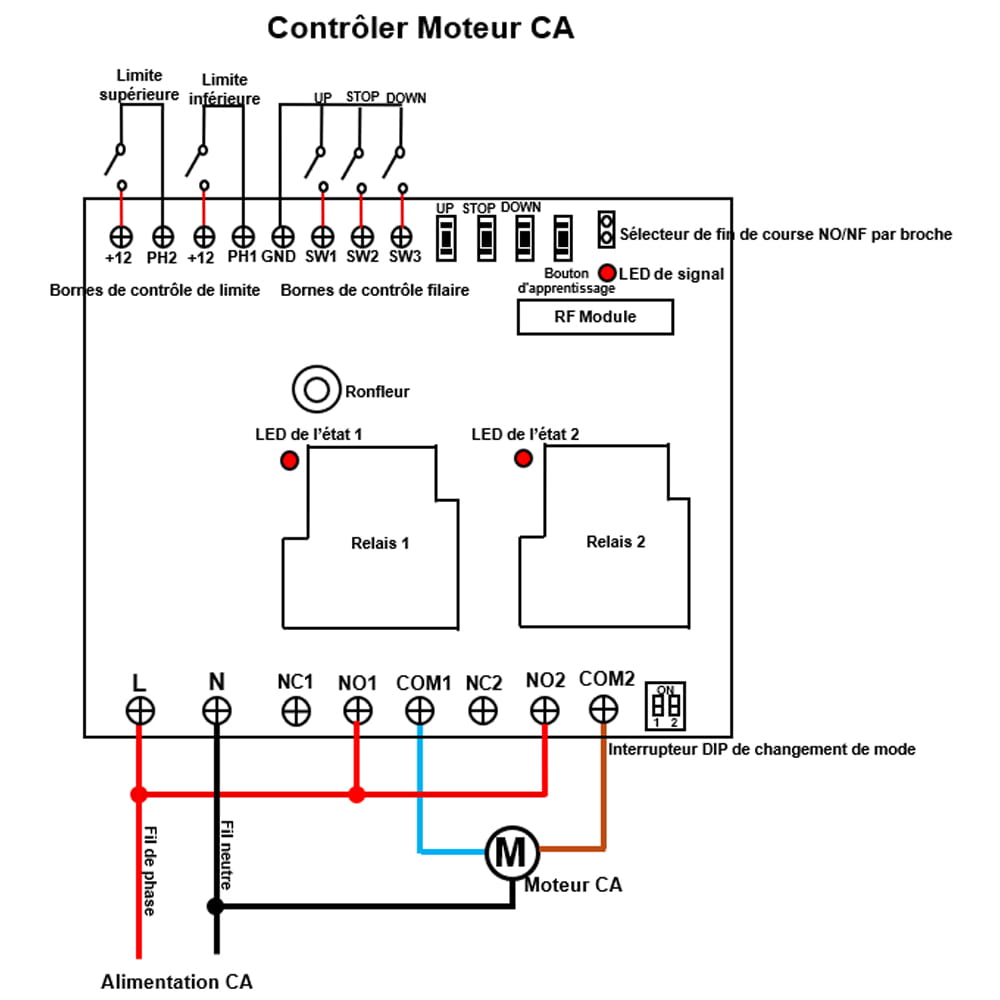

3) Câblage pour moteur CA:
Si vous voulez contrôler un petit moteur CA bidirectionnel (trois lignes de
commande), faire comme suivant. Veuillez vous référer au schéma de connexion.
3.1 Connecter le fil de phase de l'alimentation en CA à la borne L,
et connecter le fil neutre de l'alimentation en CA à la borne N.
3.2 Connectez le fil de phase de l'alimentation CA aux bornes NO des deux
relais et connectez le fil neutre de l'alimentation CA au fil commun du
moteur CA.
3.3 Connectez les fils de marche avant et arrière du moteur CA aux bornes
COM des deux relais; et vous pouvez échanger ces deux fils pour changer le
sens de rotation du moteur.

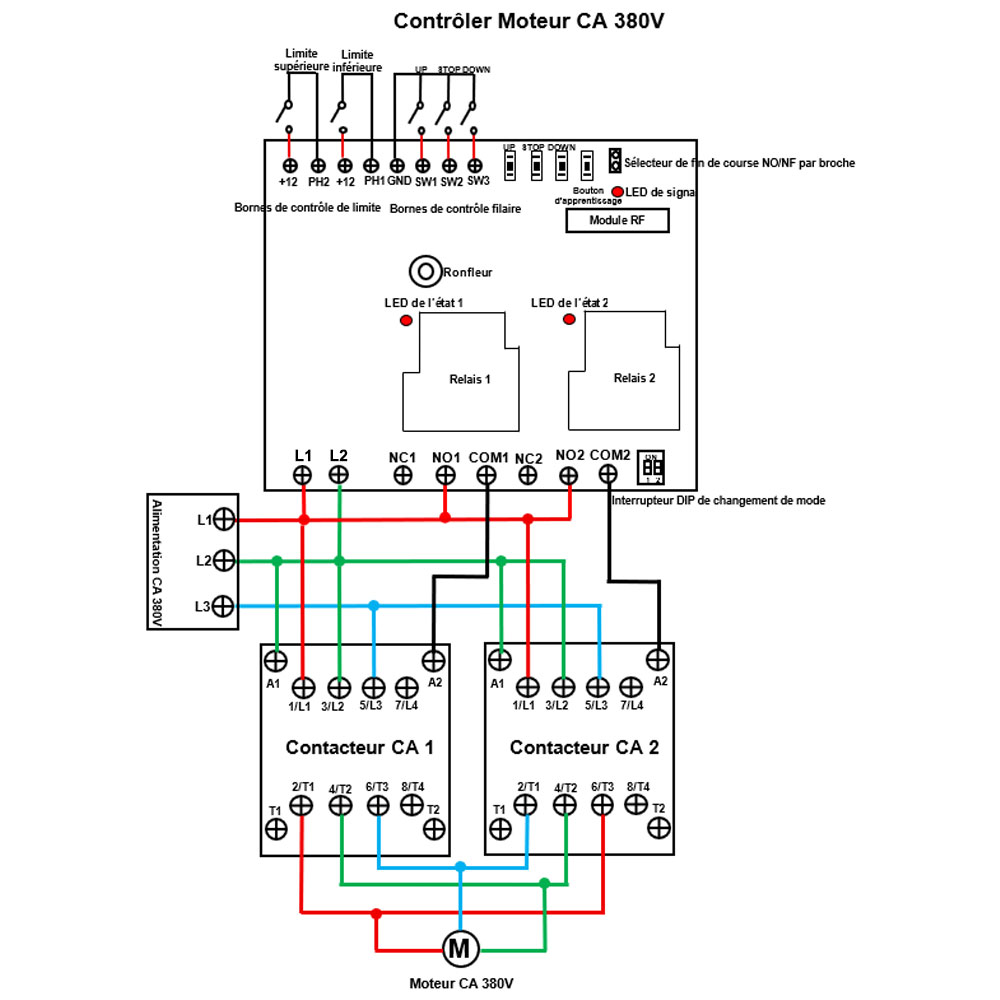

4) Câblage pour moteur CA 380V:
Si vous voulez contrôler un moteur CA 380V, veuillez vous référer au schéma
de connexion.
Réglage de différents modes de travail:
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si
vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané: Fermez le premier bit et le deuxième bit de
l'Interrupteur DIP, la LED de signal clignote 1 fois et le ronfleur sonne 1
fois.
Le fonctionnement du mode momentané avec l'émetteur CP-2L:
Presser et maintenez le bouton ▲ sur l'émetteur: Le relais 1 est activé,
deux bornes NO1 et COM1 du Relais 1 sont connectées, deux bornes NC1
et COM1 sont déconnectées.
Relâchez le bouton ▲: Le relais 1 est désactivé, deux bornes NO1 et
COM1 du Relais 1 sont déconnectées, deux bornes NC1 et COM1 sont connectées.
Presser et maintenez le bouton ▼ sur l'émetteur: Le relais 2 est activé,
deux bornes NO2 et COM2 du Relais 2 sont connectées, deux bornes NC2
et COM2 sont déconnectées.
Relâchez le bouton ▼: Le relais 2 est désactivé, deux bornes NO2 et
COM2 du Relais 2 sont déconnectées, deux bornes NC2 et COM2 sont connectées.
Le fonctionnement du mode momentané avec les boutons manuels du récepteur:
Presser et maintenez le bouton UP sur du récepteur: Le relais 1 est activé.
Relâchez le bouton UP: Le relais 1 est désactivé.
Presser et maintenez le bouton DOWN sur du récepteur: Le relais 2 est activé.
Relâchez le bouton DOWN: Le relais 2 est désactivé.
2) Réglage du mode autoblocage: Ouvrez le premier bit et fermez le deuxième
bit de l'Interrupteur DIP, la LED de signal clignote 2 fois et le ronfleur
sonne 2 fois.
Le fonctionnement du mode autoblocage avec l'émetteur CP-2L:
Presser le bouton ▲ sur l'émetteur: Le relais 1 est activé, deux bornes NO1 et
COM1 du Relais 1 sont connectées, deux bornes NC1 et COM1 sont déconnectées.
Presser le bouton ▲ encore une fois: Le relais 1 est désactivé, deux bornes
NO1 et COM1 du Relais 1 sont déconnectées, deux bornes NC1 et COM1 sont connectées.
Presser le bouton ▼ sur l'émetteur: Le relais 2 est activé, deux bornes NO2
et COM2 du Relais 2 sont connectées, deux bornes NC2 et COM2 sont déconnectées.
Presser le bouton ▼ encore une fois: Le relais 2 est désactivé, deux bornes
NO2 et COM2 du Relais 2 sont déconnectées, deux bornes NC2 et COM2 sont connectées.
Le fonctionnement du mode autoblocage avec les boutons manuels du récepteur:
Presser le bouton UP sur du récepteur: Le relais 1 est activé.
Presser le bouton UP encore une fois: Le relais 1 est désactivé.
Presser le bouton DOWN sur du récepteur: Le relais 2 est activé.
Presser le bouton DOWN encore une fois: Le relais 2 est désactivé.
3) Réglage du mode d’interblocage: Fermez le premier bit et ouvrez le
deuxième bit de l'Interrupteur DIP, la LED de signal clignote 3 fois et le
ronfleur sonne 3 fois.
Le fonctionnement du mode d’interblocage avec l'émetteur CP-3L:
Presser le bouton ▲ sur l'émetteur: Le relais 1 est activé, deux bornes NO1 et
COM1 du Relais 1 sont connectées, deux bornes NC1 et COM1 sont déconnectées.
Presser le bouton ■ sur l'émetteur: Le relais 1 est désactivé, deux bornes
NO1 et COM1 du Relais 1 sont déconnectées, deux bornes NC1 et COM1 sont connectées.
Presser le bouton ▼ sur l'émetteur: Le relais 2 est activé, deux bornes NO2
et COM2 du Relais 2 sont connectées, deux bornes NC2 et COM2 sont déconnectées.
Presser le bouton ■ sur l'émetteur: Le relais 2 est désactivé, deux bornes
NO2 et COM2 du Relais 2 sont déconnectées, deux bornes NC2 et COM2 sont connectées.
Le fonctionnement du mode d’interblocage avec les boutons manuels du
récepteur:
Presser le bouton UP sur du récepteur: Le relais 1 est activé.
Presser le bouton STOP sur du récepteur: Le relais 1 est désactivé.
Presser le bouton DOWN sur du récepteur: Le relais 2 est activé.
Presser le bouton STOP sur du récepteur: Le relais 2 est désactivé.
4) Réglage du mode momentané (canal 1) + autoblocage (canal 2): Ouvrez le
premier bit et le deuxième bit de l'Interrupteur DIP, la LED de signal
clignote 4 fois et le ronfleur sonne 4 fois.
Les bornes de contrôle filaire:
Le récepteur a des bornes de contrôle filaire, et vous pouvez connecter des
appareils externes (avec un contact normalement ouvert), tels que des
interrupteurs manuels à des bornes de contrôle filaire, puis les utiliser
pour contrôler l'équipement.

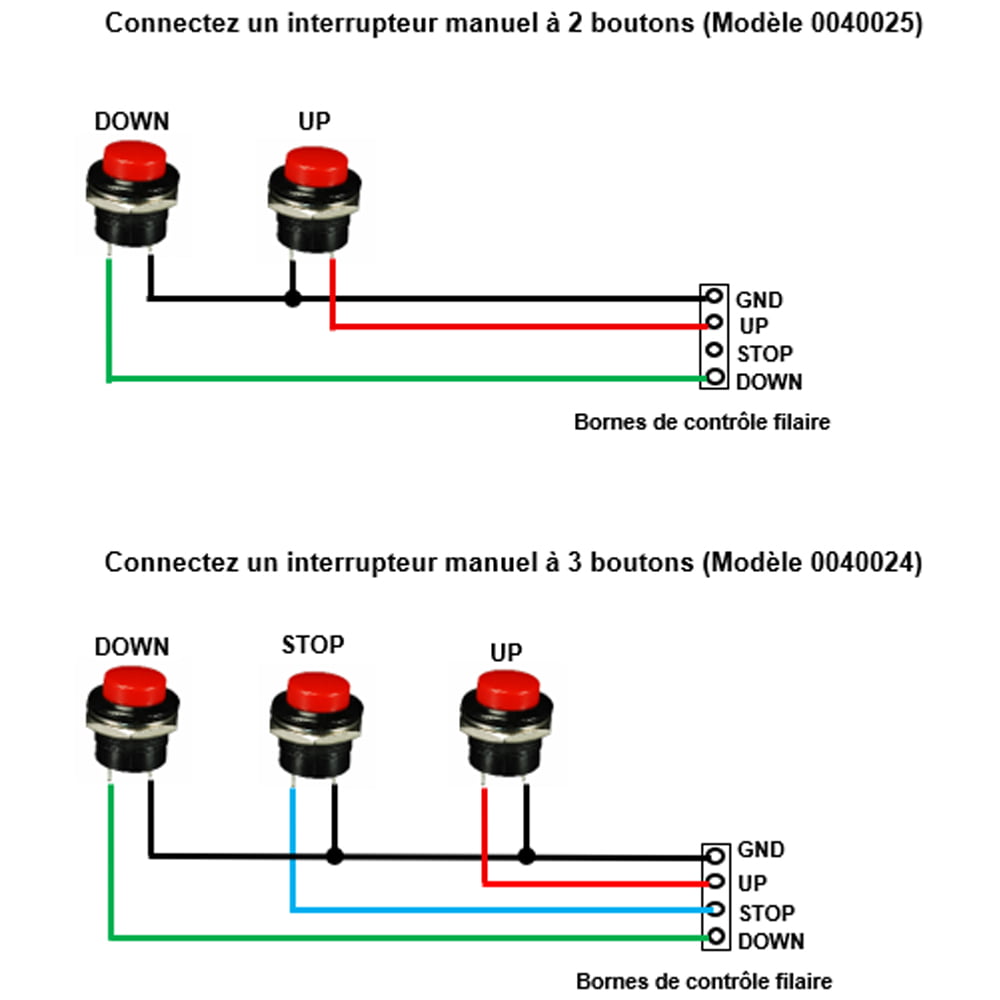

Par exemple, vous pouvez connecter deux ou trois interrupteurs manuels aux
bornes de contrôle filaire UP, DOWN, STOP et GND selon le schéma de
câblage suivant.
1) Mode momentané: Par exemple, connectez un interrupteur manuel à 2 boutons
(Modèle 0040025).
Lorsque vous appuyez et maintenez sur le bouton UP, deux bornes UP et GND sont connectées, alors le relais 1 est activé. Et lorsque vous relâchez le
bouton UP, deux bornes UP et GND sont déconnectées, alors le relais 1
est désactivé.
Lorsque vous appuyez et maintenez sur le bouton DOWN, deux bornes DOWN et GND sont connectées, alors le relais 2 est activé. Et lorsque vous
relâchez le bouton DOWN, deux bornes DOWN et GND sont déconnectées,
alors le relais 2 est désactivé.
2) Mode autoblocage: Par exemple, connectez un interrupteur manuel à 2
boutons (Modèle 0040025).
Lorsque vous appuyez sur le bouton UP, deux bornes UP et GND sont
connectées, alors le relais 1 est activé. Et lorsque vous appuyez à nouveau
sur le bouton UP, deux bornes UP et GND sont connectées, alors le relais
1 est désactivé.
Lorsque vous appuyez sur le bouton DOWN, deux bornes DOWN et GND sont
connectées, alors le relais 2 est activé. Et lorsque vous appuyez à nouveau
sur le bouton DOWN, deux bornes DOWN et GND sont connectées, alors le
relais 2 est désactivé.
3) Mode d’interblocage : Par exemple, connectez un interrupteur manuel à 3
boutons (Modèle 0040024).
Lorsque vous appuyez sur le bouton UP, deux bornes UP et GND sont
connectées, alors le relais 1 est activé. Et lorsque vous appuyez sur le
bouton STOP, deux bornes STOP et GND sont connectées, alors le relais 1
est désactivé.
Lorsque vous appuyez sur le bouton DOWN, deux bornes DOWN et GND sont
connectées, alors le relais 2 est activé. Et lorsque vous appuyez sur le
bouton STOP, deux bornes STOP et GND sont connectées, alors le relais 2
est désactivé.
Les bornes de contrôle de limite:
Le récepteur a des bornes des commande de course, et vous pouvez connecter
des appareils externes (avec contact normalement fermé ou normalement ouvert),
tels que des capteurs, des interrupteurs de fin de course aux bornes des
commande de course, puis les utiliser pour arrêter l'équipement
Le récepteur possède deux broches permettant de commuter le type
d'interrupteur de fin de course normalement ouvert ou normalement fermé. Remarque: Le récepteur doit être redémarré après avoir commuté le type
d'interrupteur de fin de course.
Par exemple, lorsque vous court-circuitez deux broches avec un capuchon de
cavalier, vous pouvez connecter un interrupteur de fin de course normalement
fermé aux deux bornes de Limite supérieure, et connecter un autre
interrupteur de fin de course normalement fermé aux deux bornes de Limite
inférieure.
Lorsque le moteur tourne dans le sens positif, si vous déconnectez les deux
bornes de Limite supérieure, le moteur s'arrête automatiquement.
Lorsque le moteur tourne dans le sens inverse, si vous déconnectez les deux
bornes de Limite inférieure, le moteur s'arrête automatiquement.
Par exemple, lorsque vous ne court-circuitez pas deux broches, vous pouvez
connecter un interrupteur de fin de course normalement ouvert aux deux
bornes de Limite supérieure et connecter un autre interrupteur de fin de
course normalement ouvert aux deux bornes de Limite inférieure.
Lorsque le moteur tourne dans le sens positif, si vous connectez les deux
bornes de Limite supérieure, le moteur s'arrête automatiquement.
Lorsque le moteur tourne dans le sens inverse, si vous connectez les deux
bornes de Limite inférieure, le moteur s'arrête automatiquement.
Remarque:
Lorsque les bornes de interrupteur de fin de course du récepteur sont
réglées en type normalement fermé, si vous n'utilisez pas le interrupteur de
fin de course, vous devez court-circuiter séparément les bornes de
interrupteur de fin de course supérieur et inférieur.
Lorsque les bornes de interrupteur de fin de course du récepteur sont
réglées en type normalement ouvert, si vous n'utilisez pas le interrupteur
de fin de course, vous n'avez pas besoin de court-circuiter les bornes de
interrupteur de fin de course supérieur et inférieur.
Comment correspondre l'émetteur au récepteur:
Remarque: Nous avons couplé l'émetteur au récepteur avant de quitter l'usine.
Si vous souhaitez appairer d'autres émetteurs, veuillez suivre les étapes
suivantes.
1) Appairage du bouton ▲ de l'émetteur avec le récepteur:
1.1 Presser une fois sur le bouton d'apprentissage dans le récepteur, la LED
de signal sur le récepteur clignote 1 fois puis reste allumé, cela signifie
que le récepteur entre dans l'état d'apprentissage.
1.2 Presser sur le bouton ▲ de l'émetteur, si le ronfleur sonne 4 fois, cela
signifie que ce bouton ▲ couplage est réussi.
2) Appairage du bouton ▼ de l'émetteur avec le récepteur:
2.1 Presser deux fois sur le bouton d'apprentissage dans le récepteur, la
LED de signal sur le récepteur clignote 2 fois puis reste allumé, cela
signifie que le récepteur entre dans l'état d'apprentissage.
2.2 Presser sur le bouton ▼ de l'émetteur, si le ronfleur sonne 4 fois, cela
signifie que ce bouton ▼ couplage est réussi.
3) Le récepteur peut apprendre 20 émetteurs à deux boutons avec des codes
différents.
Remarque: Le récepteur est uniquement compatible avec les émetteurs
utilisant des codes d'apprentissage. Si le récepteur ne reçoit pas de signal
d'appairage dans les 5 secondes suivant son entrée en mode d'apprentissage,
il en sortira.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le
récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le récepteur.
Opération: Appuyez et maintenez enfoncé le bouton d'apprentissage dans le
récepteur pendant 8 à 9 secondes, puis le ronfleur sonnera 8 fois, cela
indique que tous les codes stockés ont été supprimés avec succès.
Contenu:

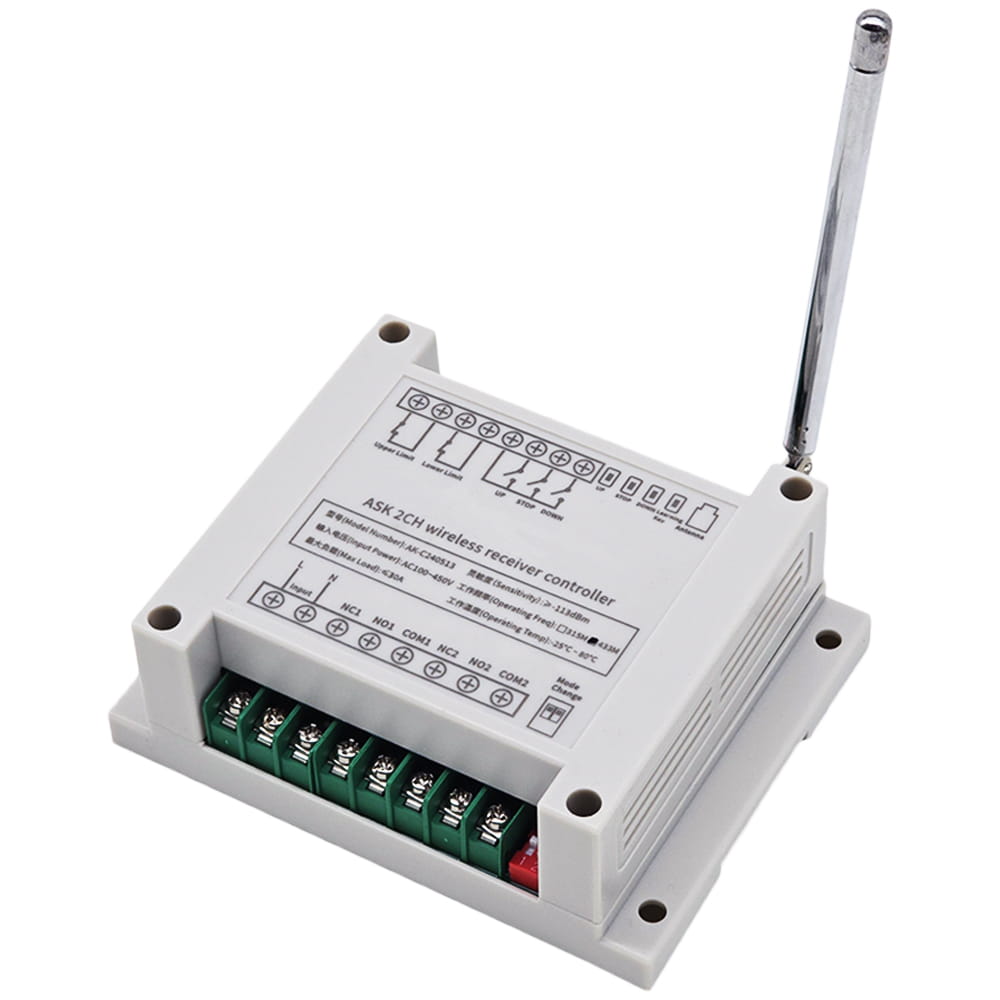

1 x Récepteur: S2PU-AC380-ANT3
1 x Émetteur: CP-3L
1 x Manuel d’utilisateur
