Application :
Ce récepteur est un appareil électrique avec la sortie d'alimentation en CA
à 1 canal, qui peut être utilisé dans un système d'un émetteur contrôler
plusieurs récepteurs. Par exemple, vous pouvez utiliser un émetteur à 1
bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour
contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4
récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs,
ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser
un émetteur à 12 boutons pour contrôler 12 récepteurs. L'émetteur et le
récepteur forment un système de télécommande sans fil. Ce système peut être
utilisé dans tous les types d'automatisation industrielle, agriculture,
entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien,
etc. Il peut contrôler à distance différents CA équipements sur terre, eau
et air, tels que les lumières, les portes, les fenêtres, les lampes, les
prises, les serrures, les sirènes, les radiateurs, les moteurs, les
ventilateurs, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.
Alimentation universelle: CA 85V~250V
Sortie de l'alimentation en CA : Il peut contrôler des équipements CA avec
une plage de tension de CA 85V~250V (tels que les appareils CA de 110V,
120V, 220V ou 240V).
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs
récepteurs simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, chaque
bouton de l'émetteur contrôlant un récepteur. Par exemple, vous pouvez
utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un
émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à
4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons
pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour
contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler
12 récepteurs.
Paramètres de Récepteur :

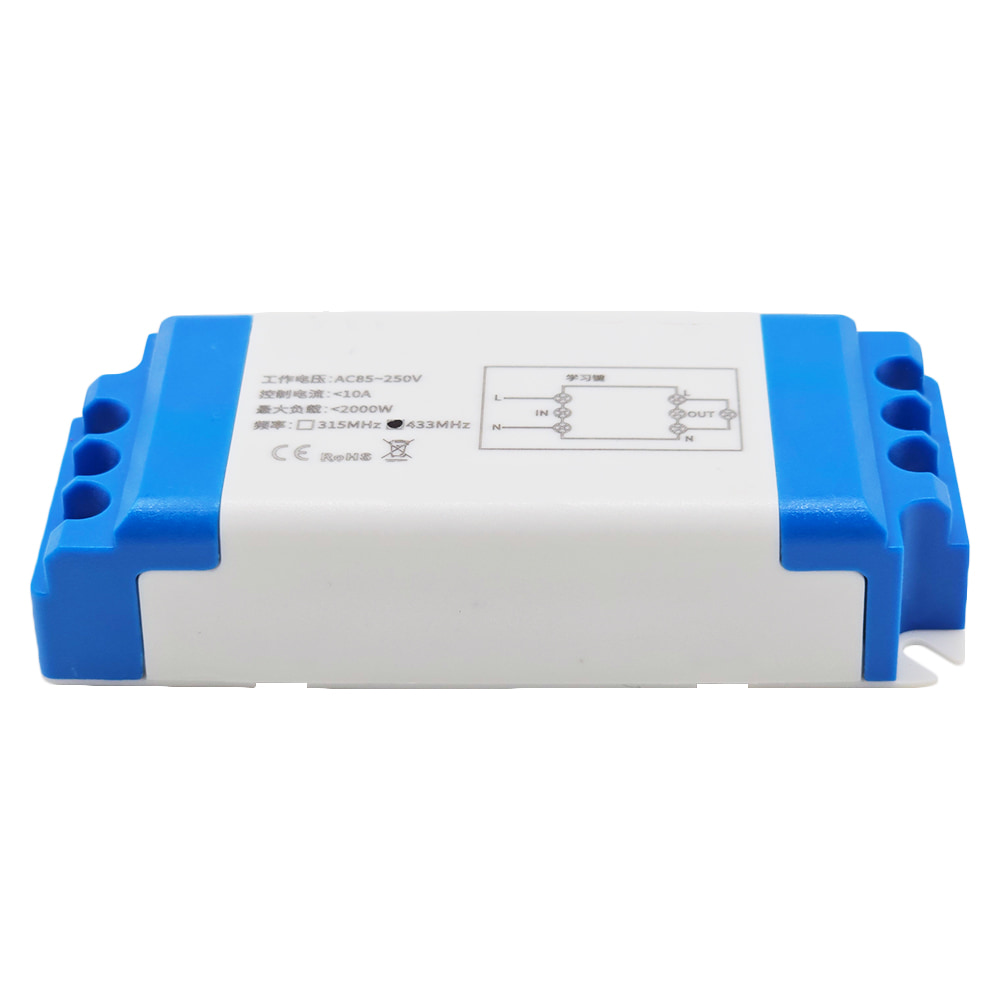

Modèle : S1XC-AC
Tension de Fonctionnement: 85V~250V CA
Type de sortie : 85~250V CA (110V/120V/220V/240V), identique à la tension
d'entrée
Fréquence de travail : 433MHz
Canal : 1 canal
Courant statique : ≤ 10mA
Courant de charge maximal : 10A
Puissance de charge maximale : < 2 KW
Sensibilité du récepteur : ≥ -105 dB
Gamme de fils pour les bornes : 22-16 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -40°C ~ + 80°C
Dimension de PCB: 76 x 34 x 18 mm
Dimension de Case: 98 x 40 x 23 mm
Gamme de Travail :
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut
atteindre différentes distances de travail. Par exemple, lorsque l'émetteur
C-1 ou C-2 et lui forment un ensemble complet, la distance de travail
maximale peut atteindre 100 mètres dans une zone dégagée. Lorsqu'elle et
l'émetteur CB-1 ou CB-2 forment un ensemble complet, la distance de travail
maximale peut atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui
seraient sans barrières et sans aucune interférence RF. Mais dans la
pratique, il sera gêné par des arbres, des murs ou d’autres constructions,
et sera interféré par d’autres signaux sans fil. Par conséquent, la distance
de travail réelle peut ne pas atteindre cette distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez
remplacer l'antenne du récepteur, vous pouvez également utiliser un répéteur
de signal, vous pouvez également utiliser un émetteur haute puissance, tel
que l'émetteur CB-1 / CB-2.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CA 85~250V
(110V/120V/220V/240V).

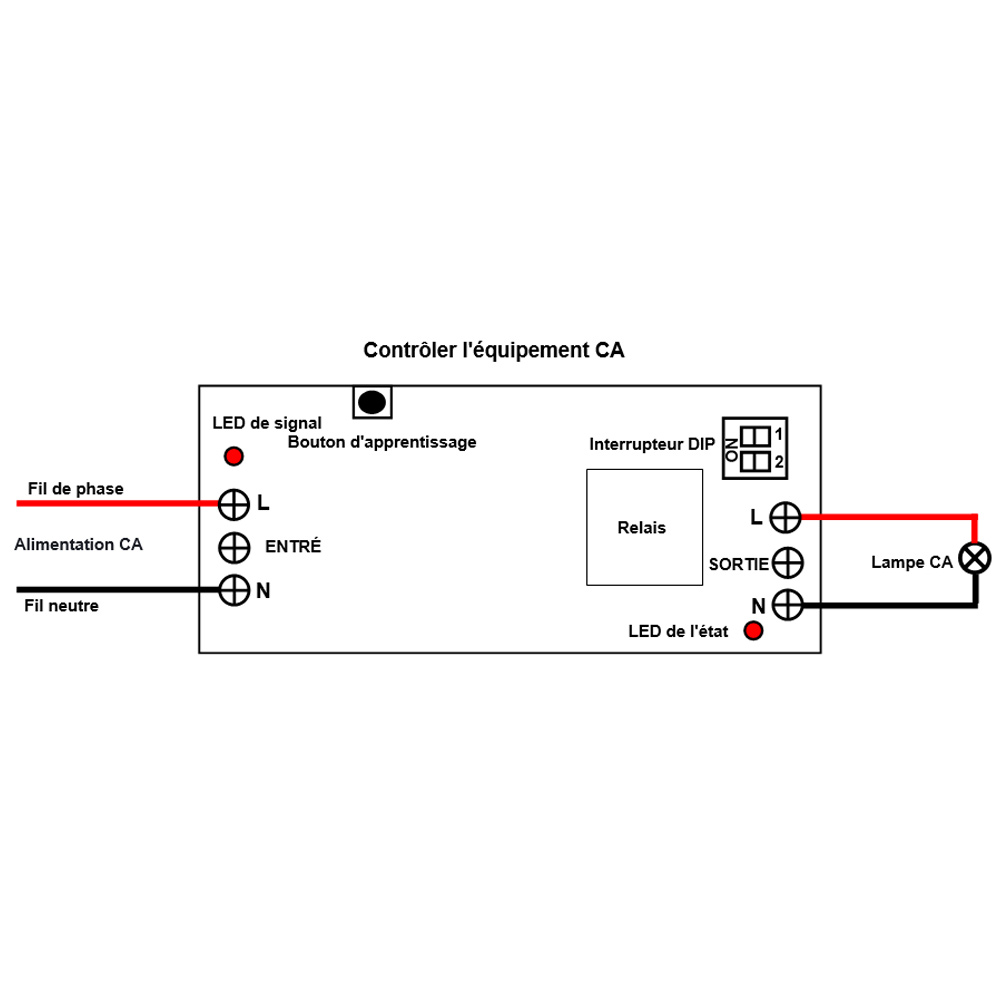

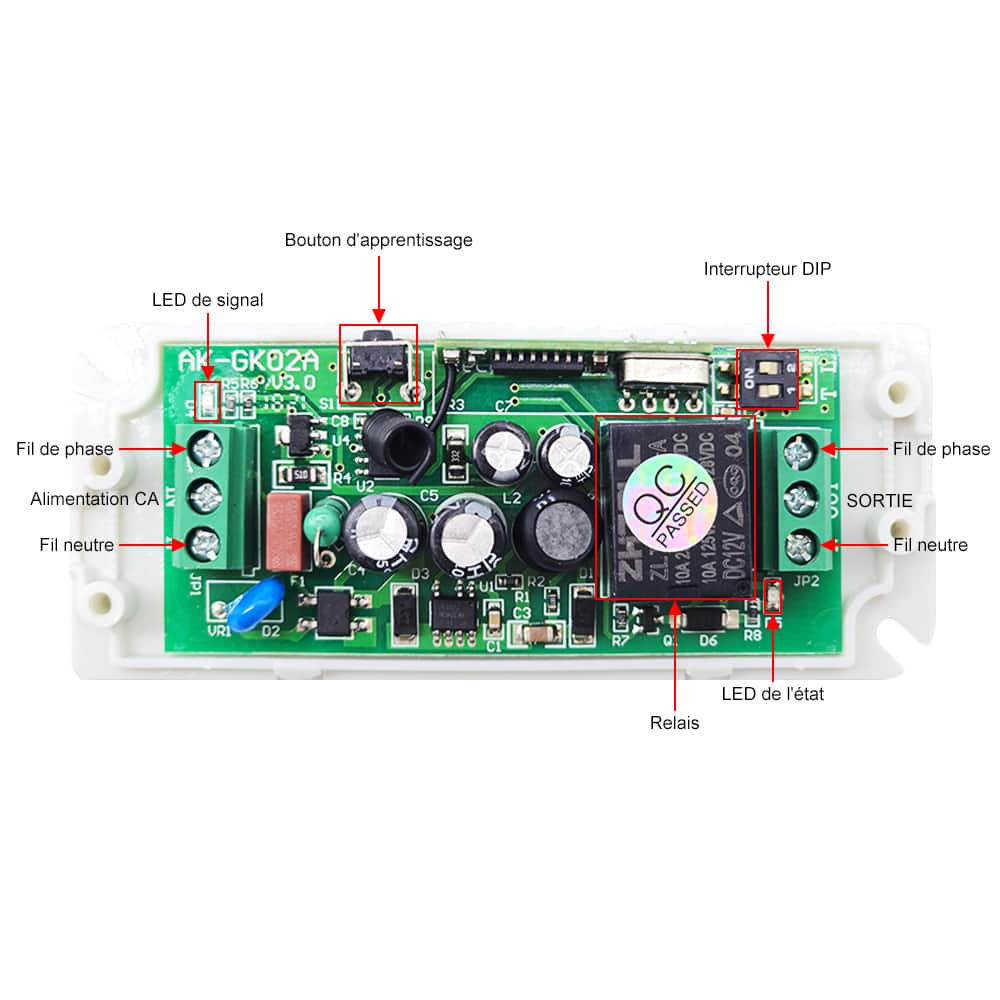

Câblage :
Si vous voulez contrôler un lampe CA 230V, faire comme suivant :
1) Connectez le fil de phase de l'alimentation en CA à la borne L de
l'ENTRÉE, et connectez le fil neutre de l'alimentation en CA à la borne N
de l'ENTRÉE.
2) Connectez le fil de phase de la lampe CA à la borne L de la
SORTIE, et connectez le fil neutre de la lampe CA à la borne N de la
SORTIE.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode momentané avant de quitter l'usine. Si vous
souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le premier bit de l'Interrupteur
DIP.
Le fonctionnement du mode autoblocage avec l'émetteur C-1 :
Presser le bouton de l'émetteur: Les bornes de sortie du récepteur sortent
l'alimentation en CA, et la lampe connectée est allumée.
Presser le bouton encore une fois: Les bornes de sortie du récepteur
arrêtent de sortir, et la lampe connectée est éteint.
2) Réglage du mode momentané: Fermez le premier bit et le deuxième bit de
l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur C-1:
Presser et maintenez le bouton sur l'émetteur: Les bornes de sortie du
récepteur sortent l'alimentation en CA, et la lampe connectée est allumée.
Relâchez le bouton: Les bornes de sortie du récepteur arrêtent de sortir, et
la lampe connectée est éteint.
3) Réglage du mode d'interblocage: Ouvrez le deuxième bit et Fermez le
premier bit de l'Interrupteur DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur C-2:
Presser le bouton A sur l'émetteur: Les bornes de sortie du récepteur
sortent l'alimentation en CA, et la lampe connectée est allumée.
Presser le bouton B sur l'émetteur: Les bornes de sortie du récepteur
arrêtent de sortir, et la lampe connectée est éteint.
Comment correspondre l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter
l'usine. Si vous souhaitez appairer d'autres émetteurs, veuillez suivre les
étapes suivantes.
Vous pouvez coupler librement n'importe quel bouton de l'émetteur avec le
récepteur que vous souhaitez contrôler.
1) Sélectionnez le récepteur à contrôler et appuyez une fois sur le bouton
d'apprentissage dans le récepteur; la signal LED sur le récepteur passe de
l'état allumé à éteint, cela signifie que le récepteur entre dans l'état
d'apprentissage.
2) Dans les 5 secondes qui suivent, appuyez sur le bouton que vous souhaitez
utiliser sur l'émetteur. Si la LED de signal clignote 5 fois puis reste
allumé, cela signifie que ce bouton couplage est réussi.
3) Le récepteur peut apprendre 16 émetteurs avec des codes différents. Si le
nombre dépasse la limite, l'émetteur appris le plus tôt sera automatiquement
effacé.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le
récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le récepteur.
Opération: Appuyez et maintenez le bouton d'apprentissage du récepteur
pendant 7 à 8 secondes, jusqu'à ce que la LED de signal passe de l'état
allumé à éteint, puis repasse à allumée, puis relâchez le bouton. Cela
indique que tous les codes enregistrés ont été supprimés.
Contenu :
1 x Récepteur: S1XC-AC
1 x Manuel d'utilisation
