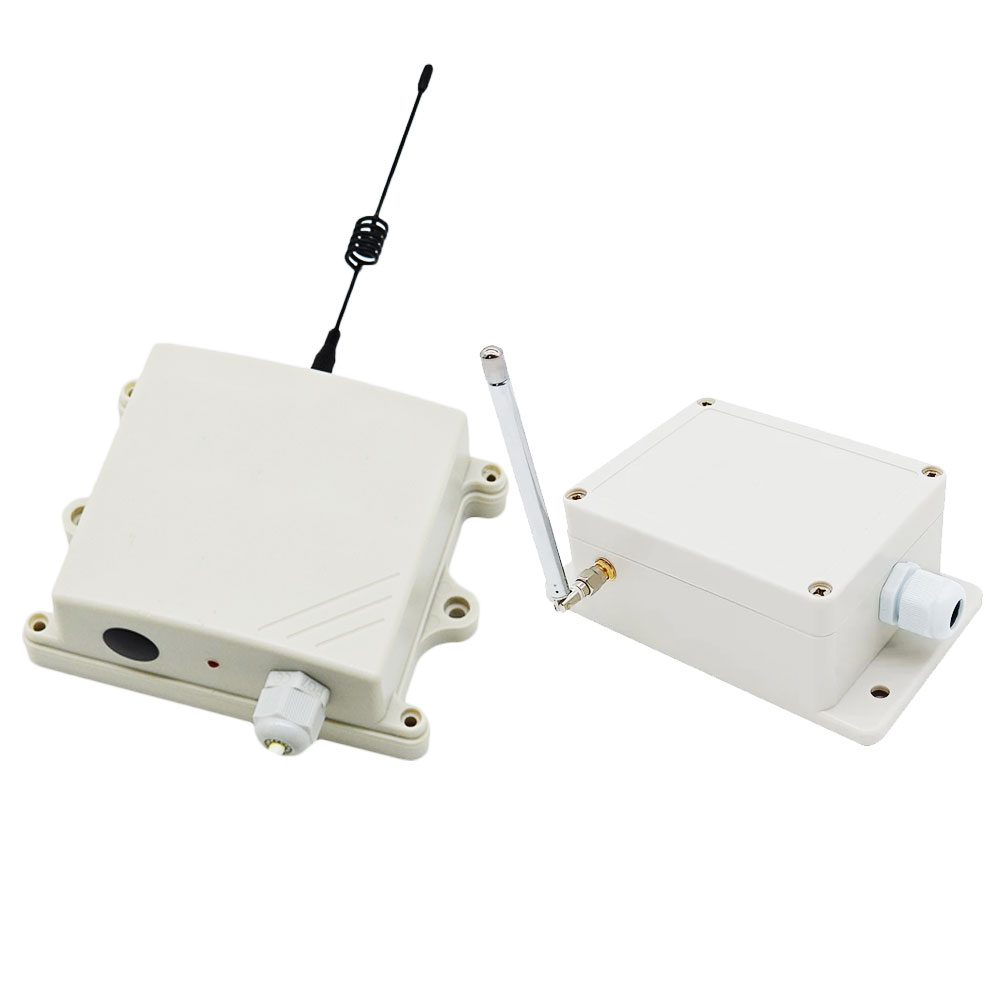

Application:
Ce récepteur est un appareil électrique avec sortie relais sec, lui et
l'émetteur forment un système de télécommande sans fil. Ce système peut être
utilisé dans tous les types d'automatisation industrielle, agriculture,
entreprise, maison, usine, ferme, garage, véhicule, bateau, véhicule aérien,
etc. Il peut contrôler à distance différents équipements CA ou CC sur terre,
eau et air, tels que les lumières, les portes, les fenêtres, les lampes, les
prises, les serrures, les sirènes, les radiateurs, les moteurs, les
ventilateurs, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.
Caractéristiques :
Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé à l'extérieur.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux
États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne,
Royaume-Uni, France, etc.
Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé
pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont
NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Cela signifie que vous devez aussi connecter une alimentation séparée aux
équipements.
La charge maximale de chaque canal est 10A.

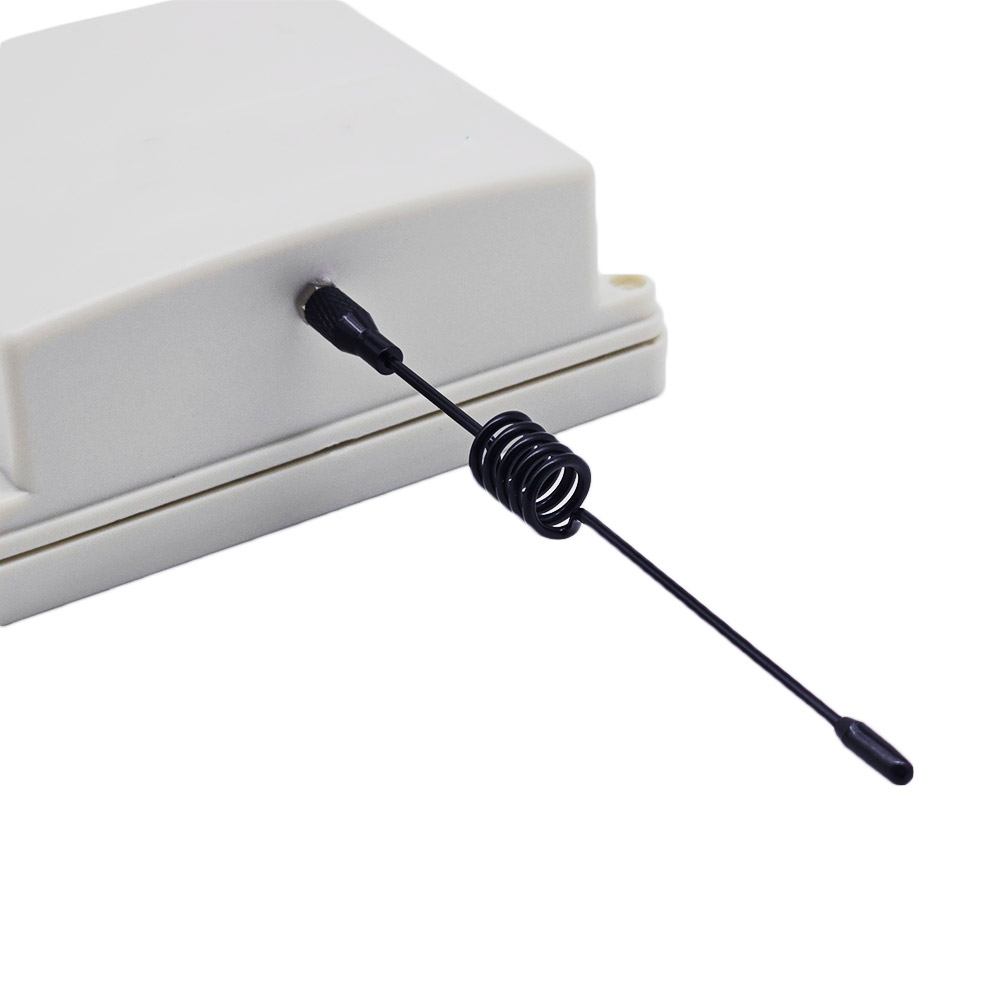

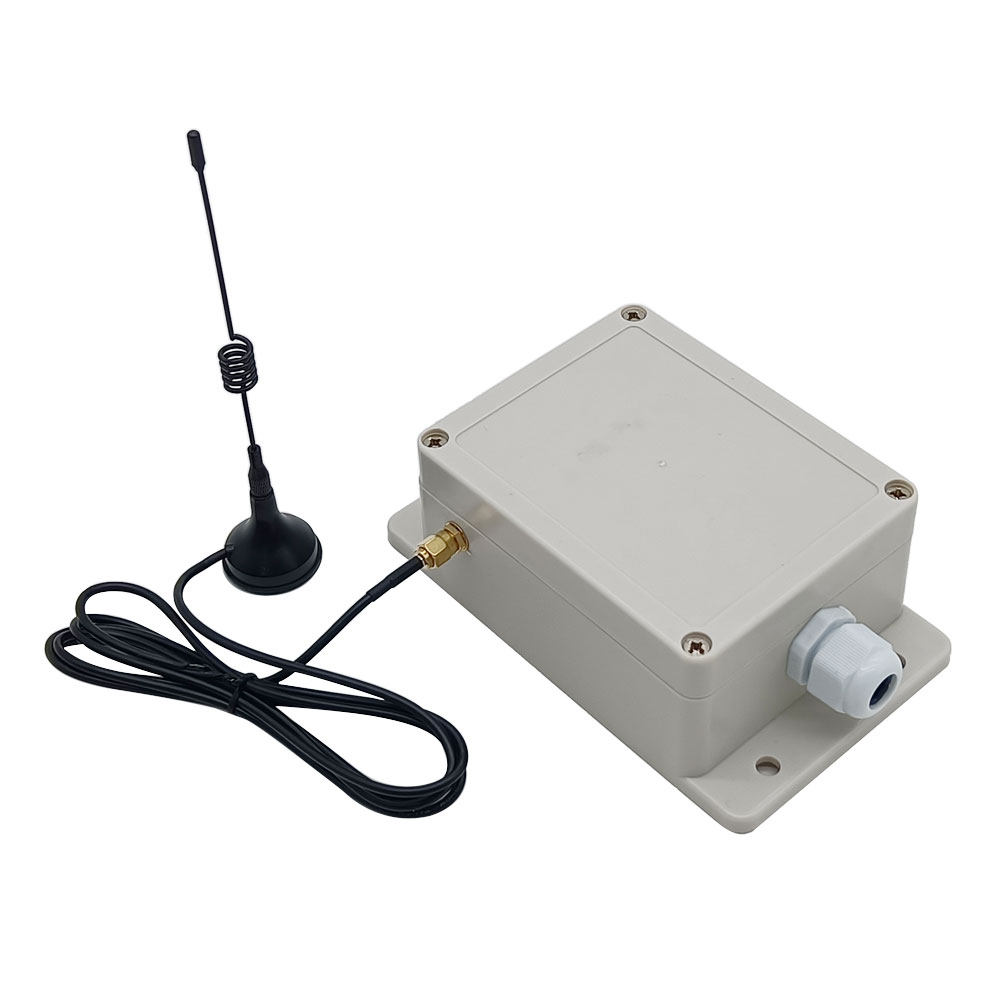

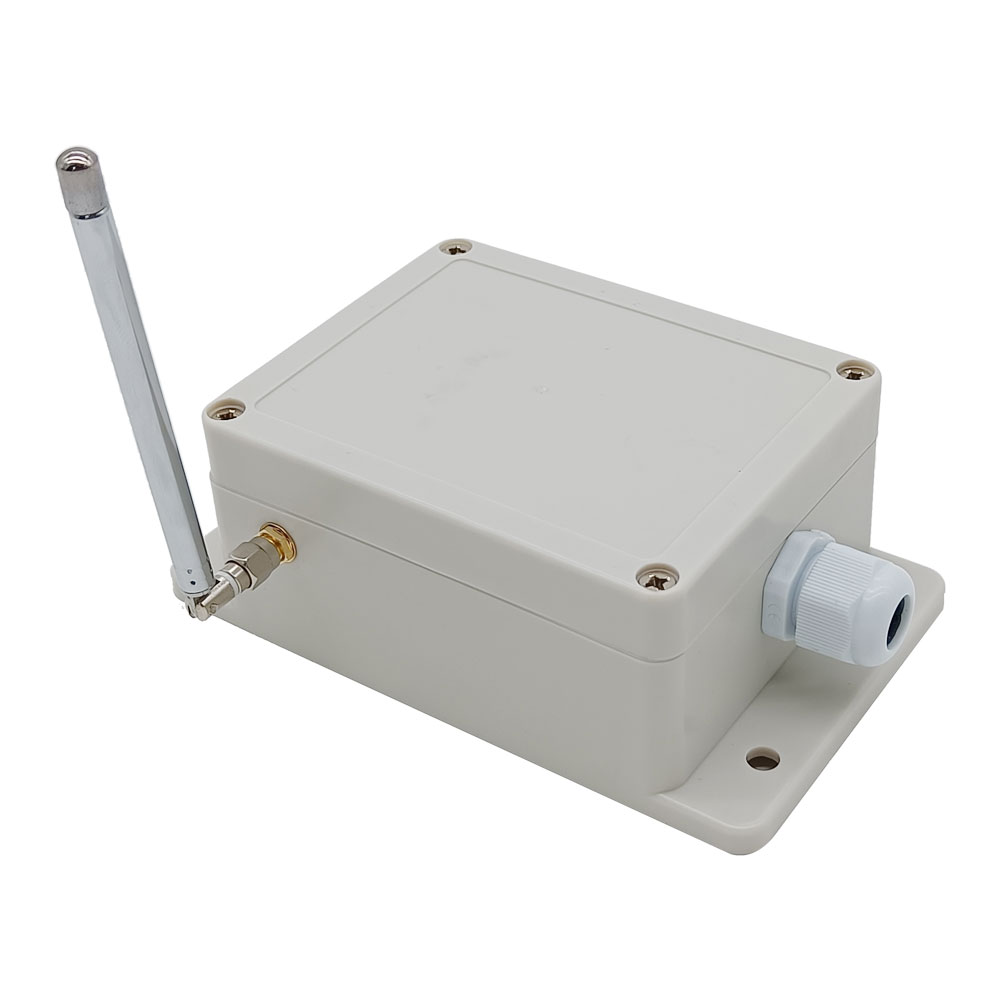

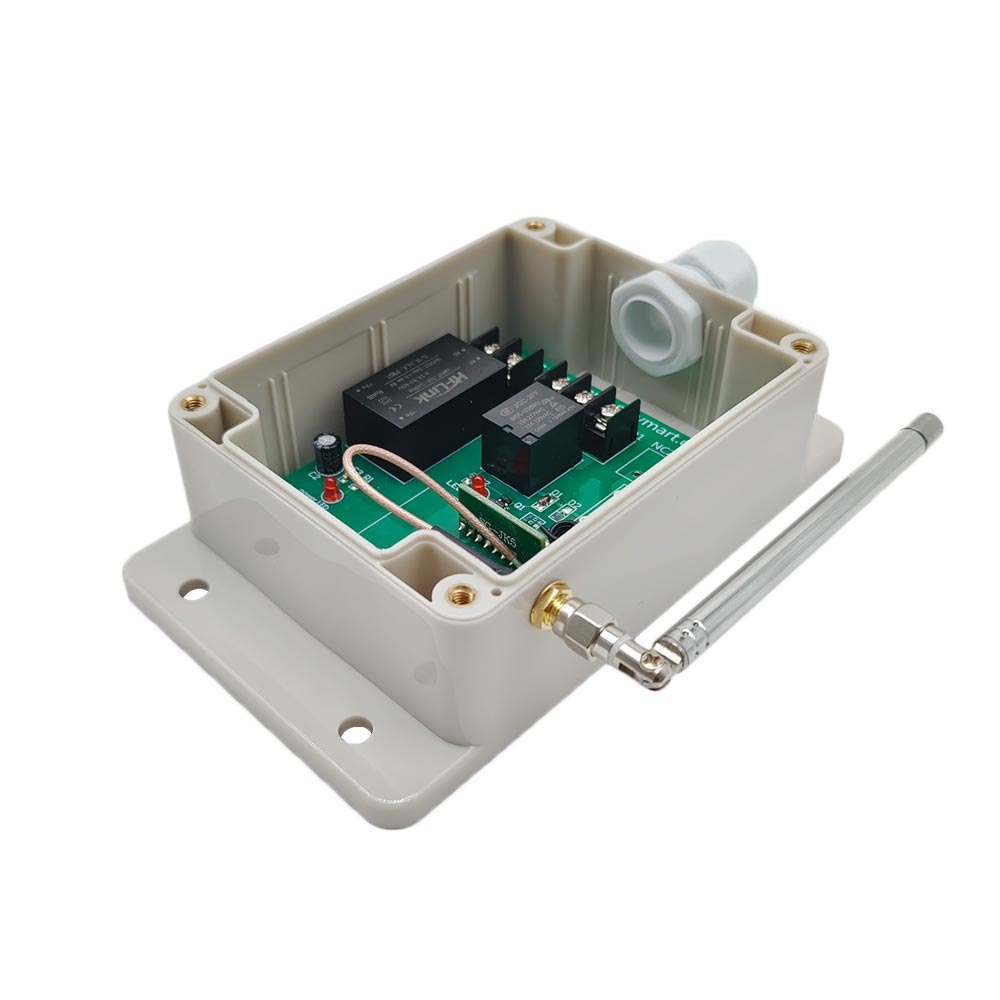

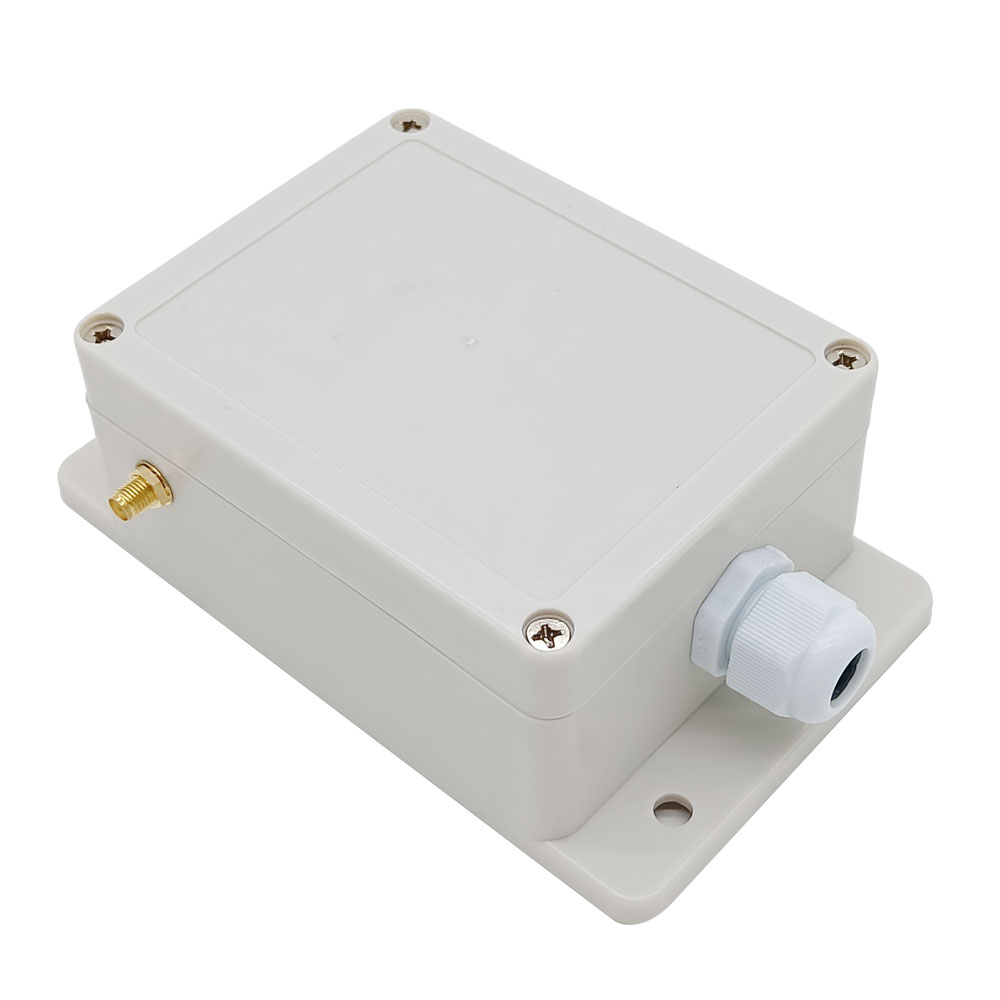

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs
simultanément.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Paramètres de Récepteur :
Modèle : S1U-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et
normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 10A / chaque canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C

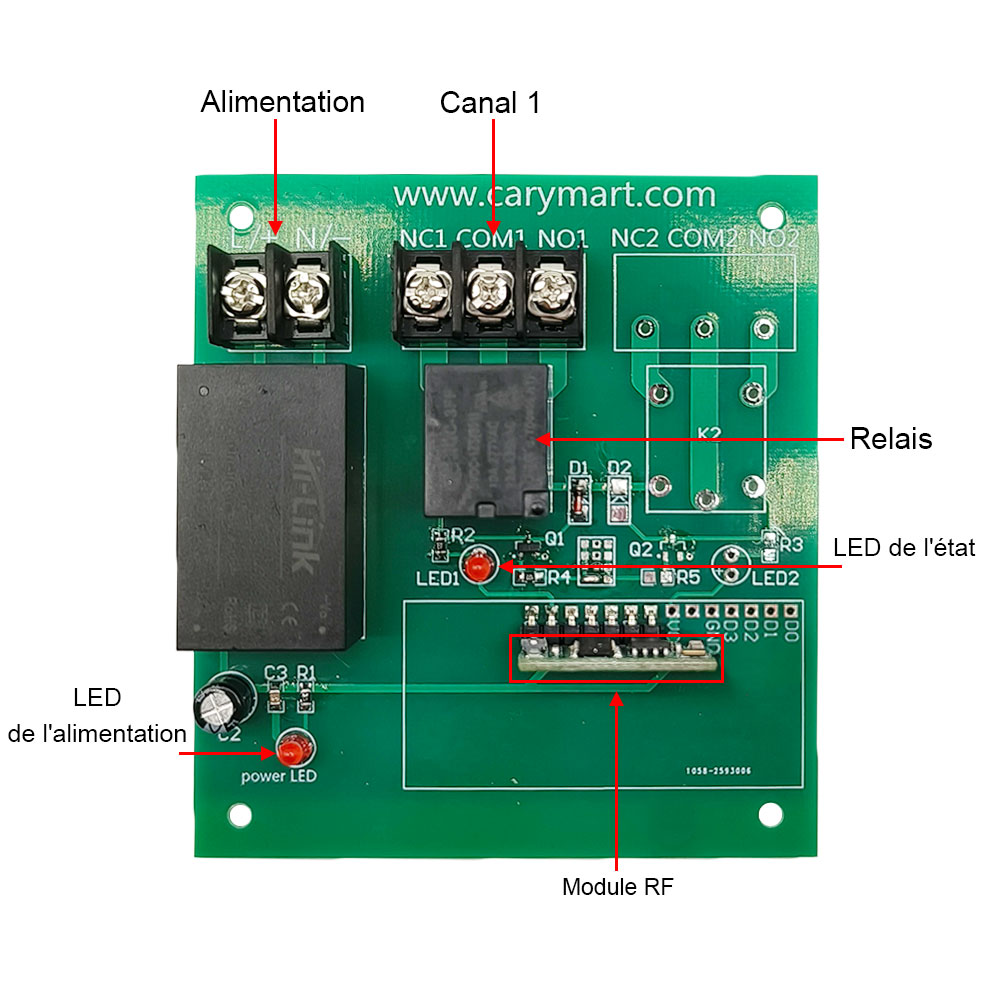

Dimension de PCB: 88 x 80 x 18 mm

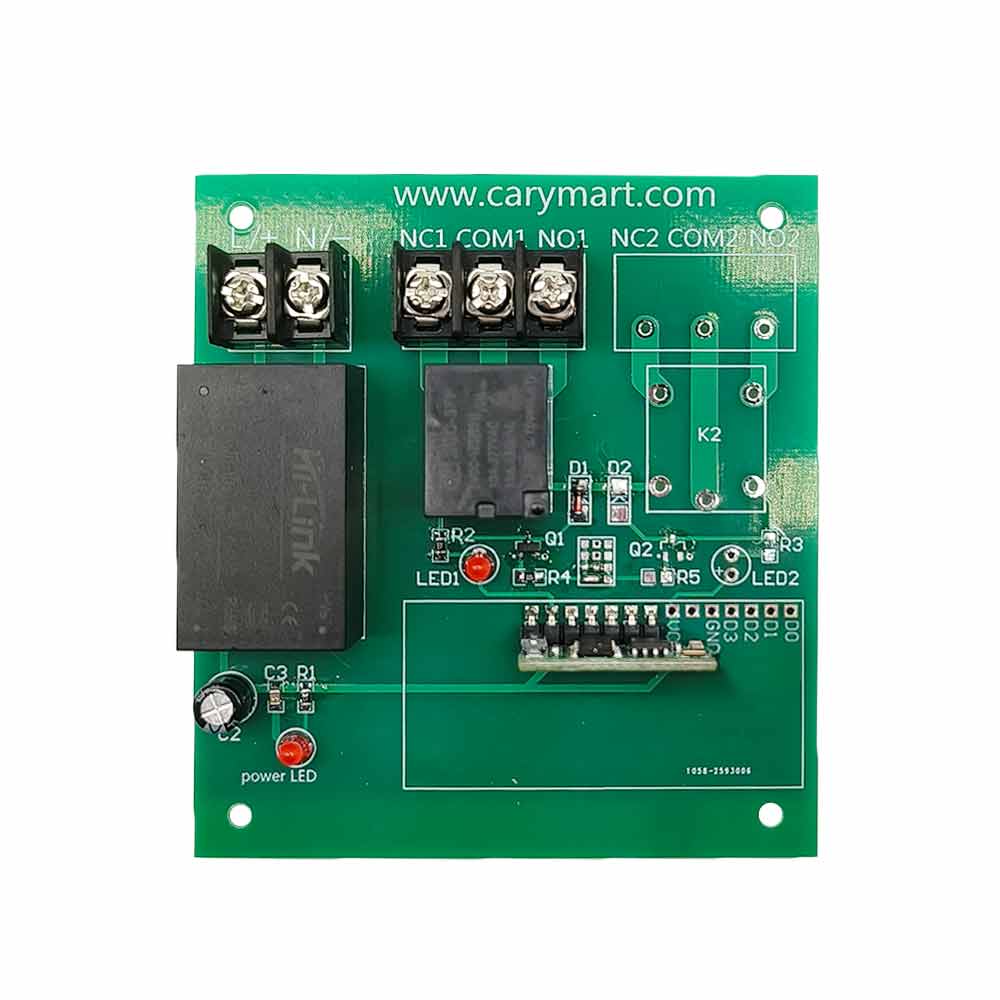

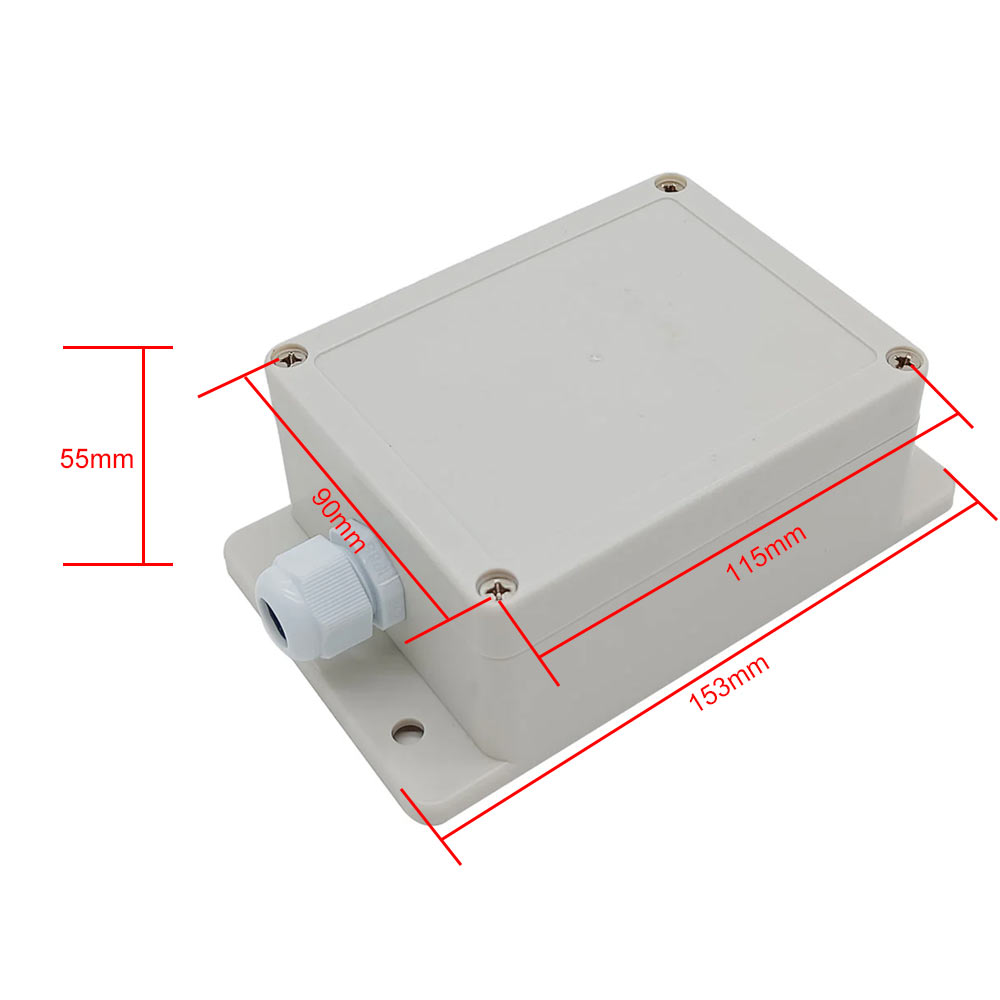

Dimension de Case: 153 x 90 x 55 mm

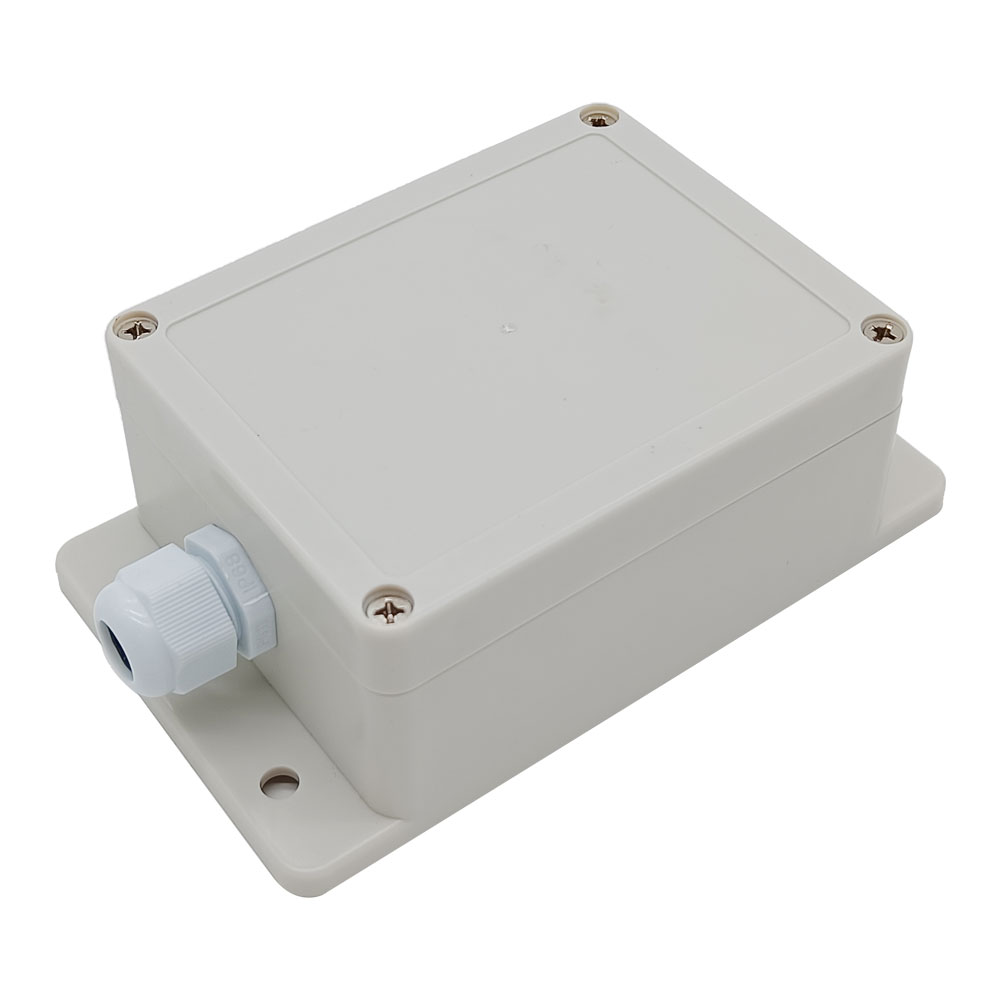

Paramètres de Émetteur:
Modèle: CK-AC-2
Équipé d'un fil d'entrée à deux âmes ou d'un câble d'alimentation à deux
âmes avec fiche électrique.
Aucune pile n'est requise pour le fonctionnement.
Déclenché par le signal de tension CA 110V~220V.
Méthode de déclenchement: Lorsque le câble d'entrée obtient le signal de
tension CA, après 1 seconde, la LED de signal de l'émetteur clignote
rapidement et l'émetteur émet un signal sans fil "ON". Une fois la
transmission terminée, la LED de signal reste allumée. Lorsque le câble
d'entrée perd le signal de tension CA, après 1 seconde, la LED de signal de
l'émetteur clignote rapidement et l'émetteur émet un signal sans fil "OFF".
Une fois la transmission terminée, la LED de signal clignote une fois, puis
s'éteint.
Durée de transmission du signal: 1 seconde
Fréquence de travail: 433.92MHz (315 MHz personnalisable)
Chip de codage: EV1527
Distance de transmission: 500m / 1500ft (théoriquement)

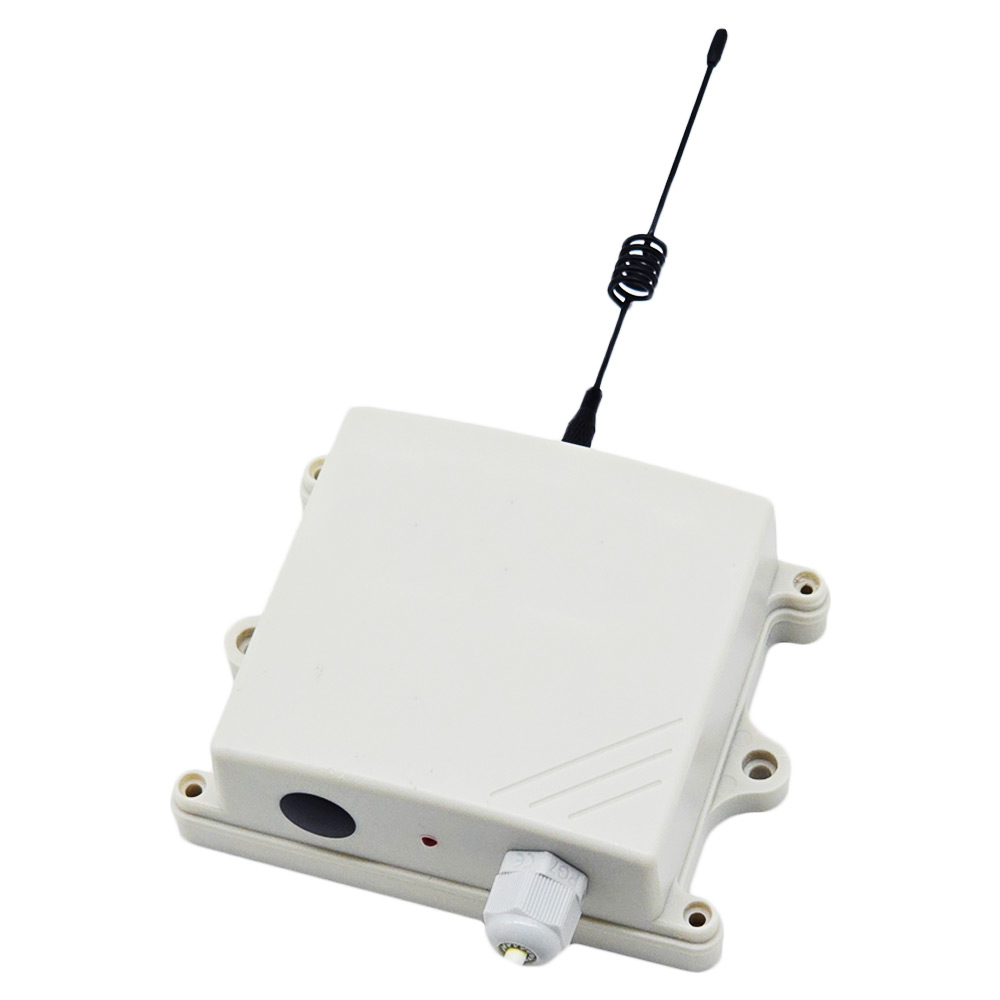

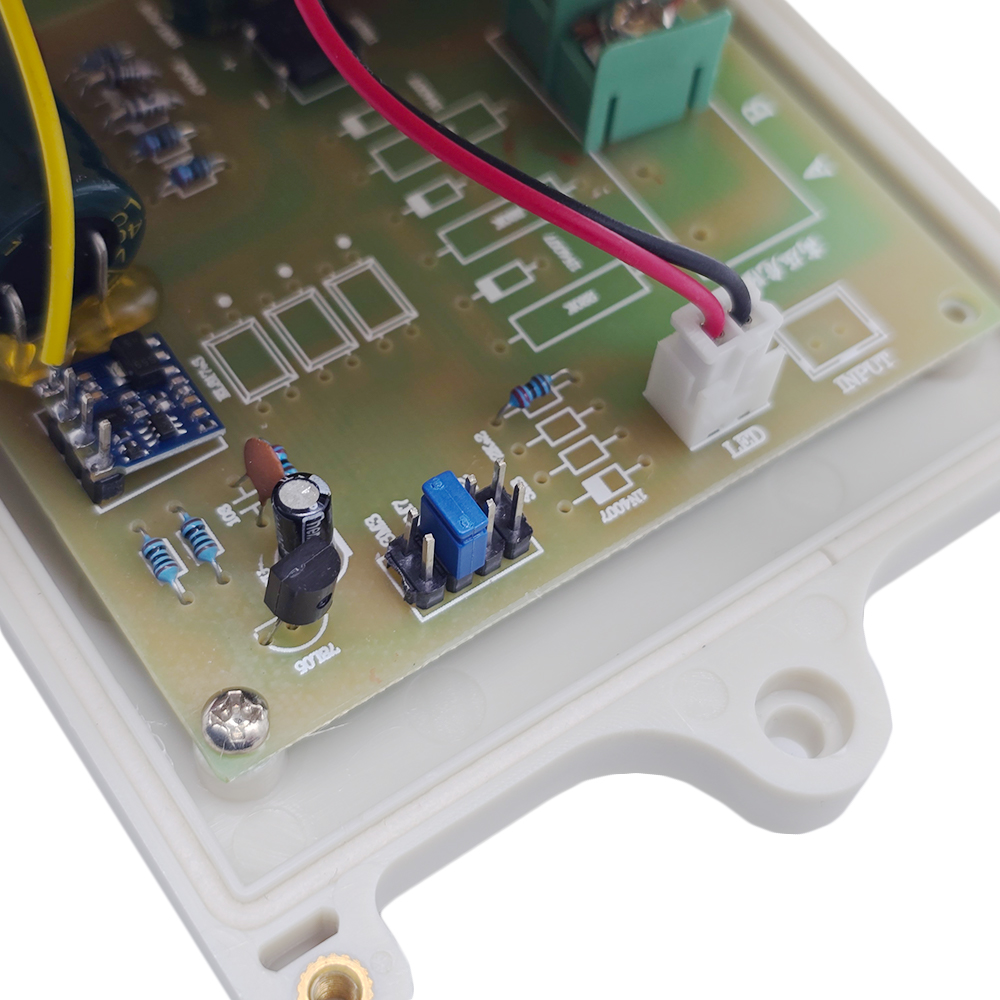

Dimension de PCB: 73 x 73 x 19 mm
Dimension de Case: 110 x 86 x 40 mm
Principe de fonctionnement:
L'émetteur CK-AC-2 est une télécommande spéciale qui est déclenchée par les
conditions de ON et OFF de l'alimentation CA 110V~220V. Il est équipé d'un
fil d'entrée à deux conducteurs ou d'un câble à deux conducteurs avec fiche
d'alimentation pour connecter un signal de tension CA provenant d'un
équipement, tels que l'hôte d'avertissement, la sirène CA, la lampe CA et
d’autres équipements CA.
Lorsqu'une tension CA est appliquée à son câble d'entrée, il émet un signal
sans fil "ON". Lorsque le câble d'entrée cesse d'obtenir une tension CA, il
émet un signal sans fil "OFF".
L'émetteur peut être combiné avec différents types de récepteurs pour former
un système de contrôle sans fil, et ce système est utilisé pour contrôler
sans fil un autre appareil via un signal de tension CA ou un signal de
sortie CA d'un appareil.
Utilisation et Fonctionnement:
Si vous souhaitez contrôler l'équipement CA A par le signal CA 110~220V de
l'équipement B, faire comme suivant:
1. Connectez l'appareil A à la borne de sortie du récepteur.
2. Connectez la borne de sortie CA de l'appareil B à la borne d'entrée de
l'émetteur.
3. Lorsque l'appareil B enverra un signal CA à l'émetteur, l'émetteur
émettra un signal sans fil "ON". Lorsque le récepteur recevra ce signal sans
fil, il activera son relais pour allumer l'appareil A.
4. Lorsque l'appareil B cessera d'envoyer un signal CA à l'émetteur,
l'émetteur émettra un signal sans fil "OFF". Lorsque le récepteur recevra ce
signal sans fil, il désactivera son relais pour éteindre l'appareil A.
Contenu:
1 x Récepteur: S1U-AC-ANT3
1 x Émetteur: CK-AC-2
1 x Manuel d’utilisateur
