Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicales et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description :
Produits de haute qualité et Services de haute qualité
Engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance
à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 6000N / 600 kg / 1300 lbs
Options de vitesse multiples, de 3.5 mm/seconde à 38 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à
2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Sortie de signal de l'interrupteur de fin de course intégré en option
Capteur Hall intégré en option, vous pouvez donc utiliser le contrôleur
synchrone pour faire fonctionner 2, 4 ou plusieurs vérins électriques de
manière entièrement synchrone.
Dispositif de commande manuelle disponible en option, permettant d'étendre
ou de rétracter la tige télescopique du vérin électrique à l'aide d'outils
manuels.
Avec fonction de verrouillage automatique pour maintenir la position de la
charge après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications :
Tension de travail en option : CC 12V ou CC 24V, et 24V est la tension de
fonctionnement la plus couramment utilisée.
Course : 6 pouces ou 150 mm
Vitesse optionnelle : 3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s,
18±4mm/s, 28±6mm/s, 38±8mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 6000N / 600 kg / 1300 lbs à 3.5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide : 1~2A à 12V ou 0.5~1A à 24V
Courant à pleine charge : 6~12A à 12V ou 3~6A à 24V
Veuillez utiliser une alimentation 12V/10A ou 24V/5A pour alimenter un vérin
électrique, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter
deux vérins électriques, ou utilisez une alimentation 12V/50A ou 24V/25A
pour alimenter trois ou quatre vérins électriques.
Diamètre de l’arbre : 24 mm
Diamètre des trous de montage des connecteurs avant et arrière : 10 mm
Matériau du boîtier : alliage d'aluminium
Matériau du tube télescopique : alliage d'aluminium
Matériel d’engrenage : plastique polymère
Type de moteur : moteur à courant continu brossé
Le style du connecteur avant peut être personnalisé : la valeur par défaut
est un connecteur à trou ouvert, qui peut être personnalisé avec un
connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous
pouvez fournir des dessins pour la personnalisation.
L'orientation des connecteurs avant et arrière est par défaut; nous pouvons
les faire pivoter de 90 degrés pendant la production en fonction des besoins
du client.
Cycle de service : 10%, max 3 minutes d'utilisation continue
Durée de vie : environ 25,000 cycles
Câble d'alimentation : fil à deux conducteurs pour les vérins électriques
normaux; fil à six conducteurs pour les vérins électriques avec capteurs à
effet Hall intégrés; fil à quatre, cinq ou six conducteurs pour les vérins
électriques avec sorties de signal de fin de course intégrées.
Longueur de câble pour le vérin électrique normal: 1000±10%mm, la longueur
peut également être personnalisée selon vos besoins spécifiques.
Certifications : CE
Température de l’environnement : -20℃ à 60℃
Bruit de fonctionnement : environ 42dB à 46dB (Les verins électriques
linéaires avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP43, ne convient pas à une utilisation en
extérieur.

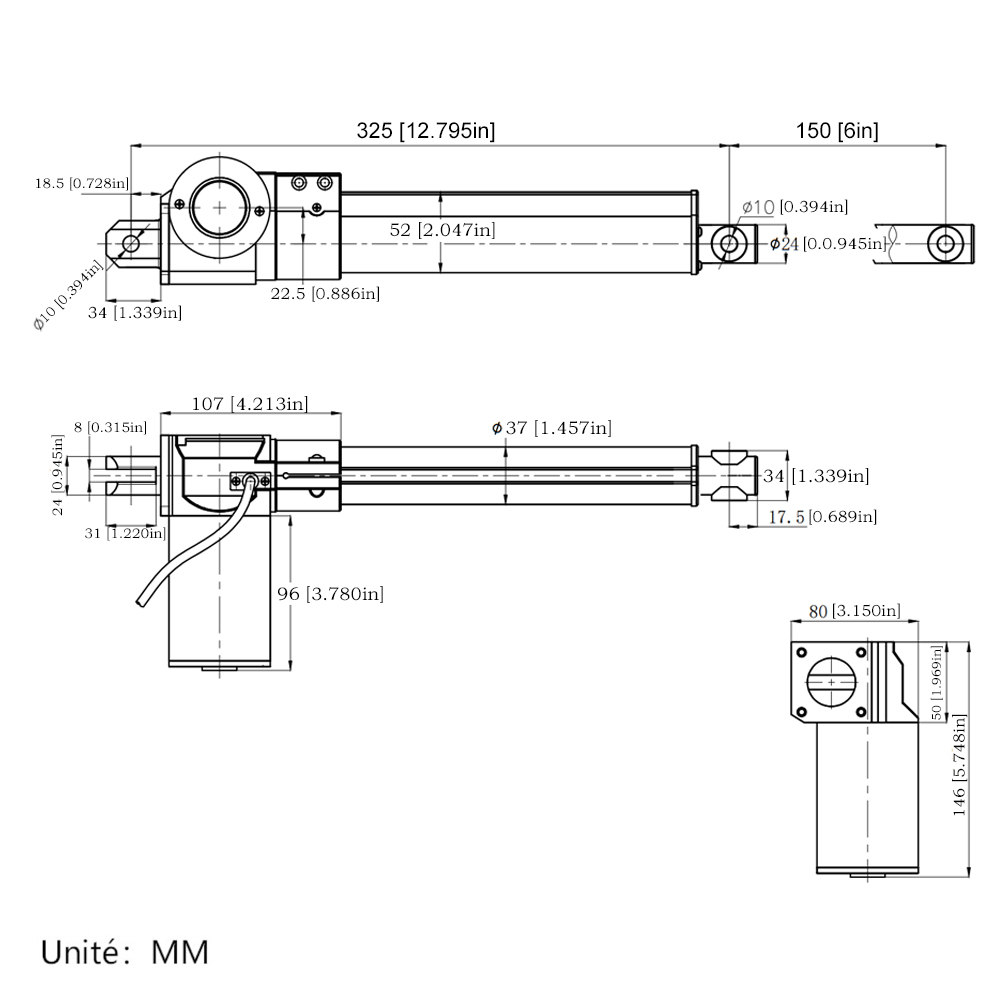

Course et longueur (Modèle 0041531):
Course : 150 mm.
Longueur de rétraction : lorsque le vérin électrique est entièrement
rétracté, la distance centrale entre les deux trous de montage est de 325
mm.
Longueur d'extension : lorsque le vérin électrique est entièrement étendu,
la distance centrale entre les deux trous de montage est de 475 mm.
La vérin électrique est doté de deux interrupteurs de fin de course
intégrés. Lorsque le vérin électrique est entièrement rétracté ou
entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course intégrés
pendant la production pour répondre aux longueurs de course et de rétraction
spécifiées par le client.
Remarque 1 : La course spécifiée doit être inférieure à la course standard
du vérin commandé. Par exemple, une course spécifiée de 135 mm est
inférieure à la course standard du vérin commandé (150 mm). Dans ce cas, la
longueur de retrait sera réduite d'une valeur équivalente, ce qui donnera
une longueur de retrait de 310 mm. Vous pouvez bien sûr choisir de conserver
la longueur de retrait standard d'origine, soit 325 mm.
Remarque 2 : La longueur de rétraction spécifiée doit être inférieure à la
longueur de rétraction standard du vérin commandé. Par exemple, une longueur
de rétraction spécifiée de 305 mm est inférieure à la longueur de rétraction
standard du vérin commandé (325 mm). Dans ce cas, la course doit également
être réduite d'une valeur équivalente, ce qui donne une course effective de
130 mm.
Opération:
Lorsque le fil d'alimentation marron est connecté au pôle positif de
l'alimentation CC et que le fil d'alimentation bleu est connecté au pôle
négatif de l'alimentation CC, la tige télescopique s'étendra vers
l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige
télescopique se rétractera vers l'intérieur.
Remarquer:
1. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique
veuillez cliquer
ici pour acheter.
2. Si vous souhaitez utiliser des interrupteurs de fin de course externes
pour arrêter la vérin électrique à n'importe quelle position, veuillez
cliquer
ici pour acheter.
3. Si vous souhaitez utiliser un interrupteur à télécommande pour faire
fonctionner la vérin électrique, veuillez cliquer
ici pour acheter.
4. Si vous souhaitez contrôler 2, 3 ou 4 vérins électriques de manière
entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à
chaque vérin électrique et acheter un contrôleur de synchronisation,
veuillez cliquer
ici
pour acheter.
Différentes vitesses et poussée maximale correspondante :
Vitesse à vide
Vitesse à pleine charge
Poussée maximale
Force autobloquante
3.5±0.5mm/s
3±0.5mm/s
6000 N / 600 kg / 1300 lbs
6000 N / 600 kg / 1300 lbs
5±1mm/s
3.5±1mm/s
5500 N / 550 kg / 1200 lbs
5500 N / 550 kg / 1200 lbs
7±1.5mm/s
5±1mm/s
3000 N / 300 kg / 660 lbs
3000 N / 300 kg / 660 lbs
9±2mm/s
7±1.5mm/s
2500 N / 250 kg / 560 lbs
2500 N / 250 kg / 560 lbs
14±3mm/s
10±2mm/s
2000 N / 200 kg / 450 lbs
800 N / 80 kg / 180 lbs
18±4mm/s
13±2mm/s
1200 N / 120 kg / 260 lbs
600 N / 60 kg / 130 lbs
28±6mm/s
20±4mm/s
1000 N / 100 kg / 200 lbs
400 N / 40 kg / 90 lbs
38±8mm/s
26±5mm/s
800 N / 80 kg / 180 lbs
150 N / 15 kg / 30 lbs
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale
pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens
vertical. Si le poids de votre équipement (comme une porte de cave) est de
100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette
porte, vous devez calculer la force réelle agissant sur le vérin électrique
en fonction de votre méthode d'installation. Cette force est généralement de
2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le
calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente. La vitesse à
pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales.
Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la
charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement
continu avec la charge maximale, nous vous recommandons de le laisser
fonctionner à environ la moitié de la charge maximale pour obtenir une durée
de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous
ne devriez normalement pas les laisser fonctionner à leur course maximale
sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous
vous recommandons de choisir un vérin électrique avec une course de
700-800MM.
6. La force de traction maximale du vérin électrique est légèrement
inférieure à sa force de poussée maximale.
