Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicales et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité
Boîtier métallique, capable de travailler dans des environnements très
difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tube télescopique en acier inoxydable et tube extérieur en alliage
d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 12000N / 1200 kg / 2700 lbs à 6mm/s
Options de vitesse multiples, de 6 mm/seconde à 60 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à
2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Sortie de signal de l'interrupteur de fin de course intégré en option
Potentiomètre intégré en option
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur
synchrone pour faire fonctionner 2, 3 ou 4 vérins électriques de manière
entièrement synchrone.
Avec fonction de verrouillage automatique pour maintenir la position de la
charge après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V ou CC 24V, et 24V est la tension de
fonctionnement la plus couramment utilisée.
Plage de course: 36 pouces ou 900 mm
Vitesse optionnelle: 6±1mm/s, 8±2mm/s, 12±2mm/s, 16±3mm/s, 20±4mm/s,
25±5mm/s, 38±6mm/s, 60±12mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale: 12000N / 1200 kg / 2700 lbs à 6mm/s
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide: 3~4A à 12V ou 1.5~2A à 24V
Courant à pleine charge: 15~22A à 12V ou 8~12A à 24V
Veuillez utiliser une alimentation 12V/30A ou 24V/15A pour alimenter un
vérin électrique, ou utilisez une alimentation 12V/50A ou 24V/25A pour
alimenter deux vérins électriques, ou utilisez une alimentation 12V/100A ou
24V/50A pour alimenter trois ou quatre vérins électriques.
Diamètre de l'arbre: 30 mm
Diamètre des trous de montage des connecteurs avant et arrière: 13 mm
Matériau du boîtier: alliage d'aluminium coulé
Matériau du tube télescopique: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé

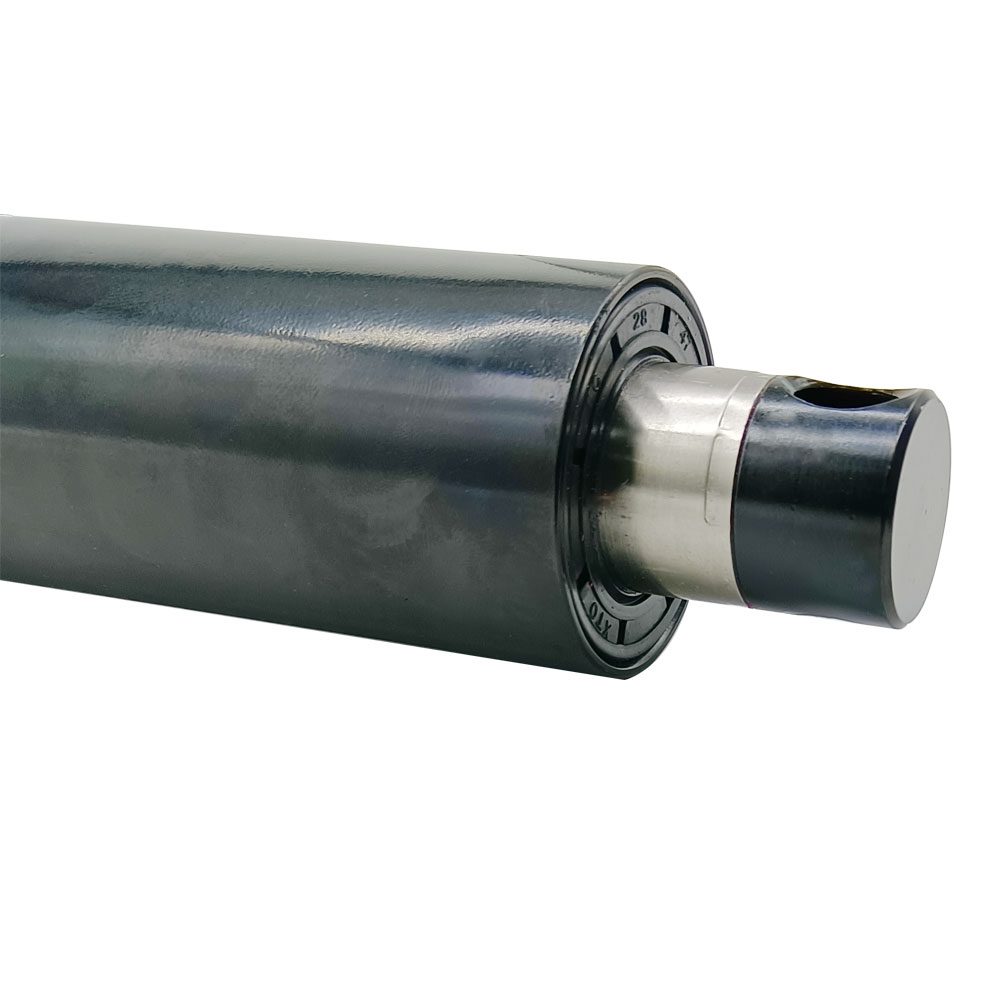

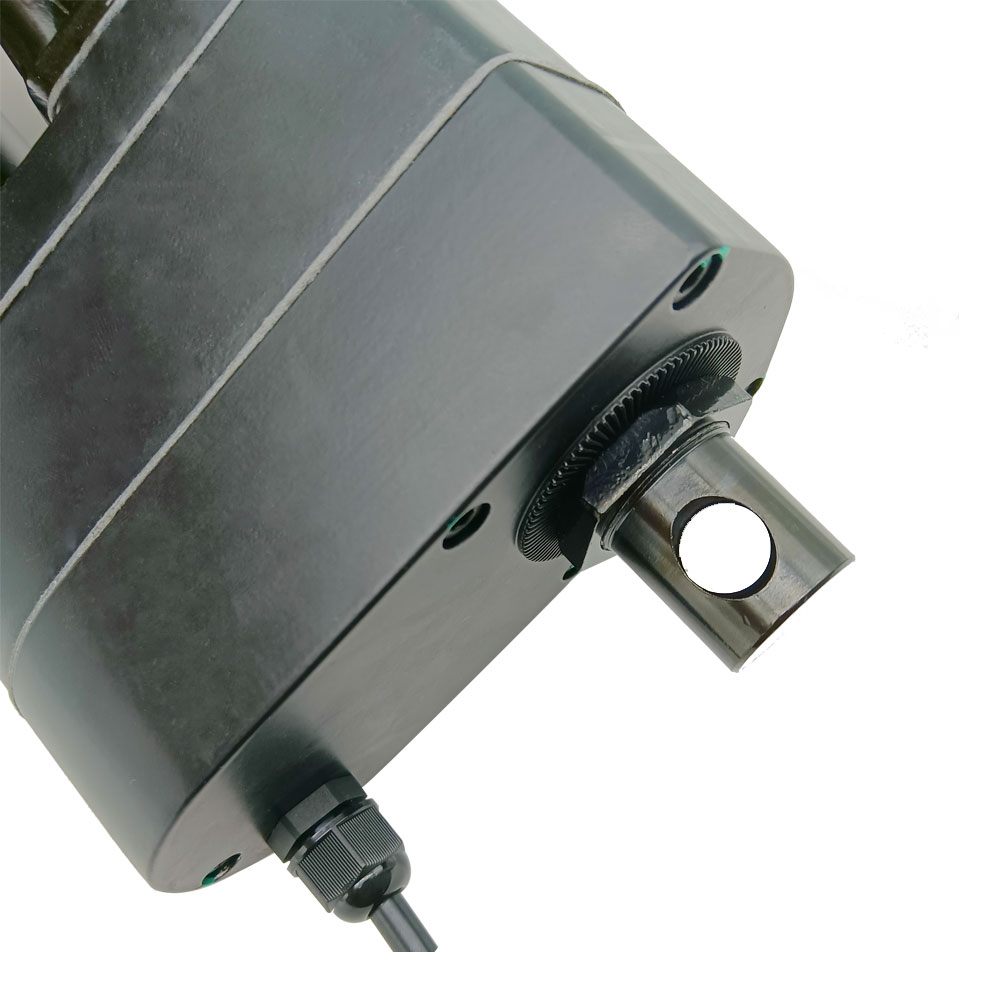

Le style du connecteur avant et arrière peut être personnalisé : la valeur
par défaut est un connecteur à trou ouvert, qui peut être personnalisé avec

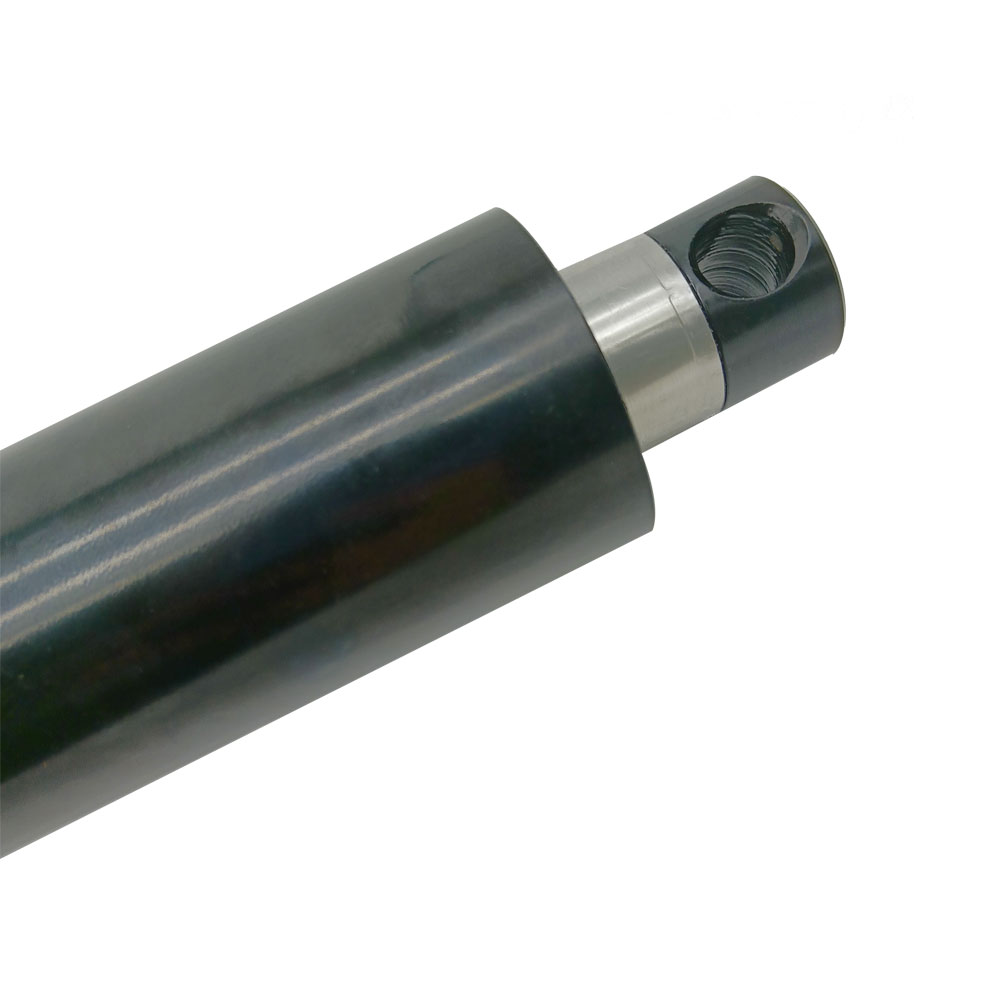

un connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous
pouvez fournir des dessins pour la personnalisation.
L'orientation des connecteurs avant et arrière est par défaut; nous pouvons
les faire pivoter de 90 degrés pendant la production en fonction des besoins
du client.
Cycle de service: 10%, max 2 minutes d'utilisation continue
Durée de vie: environ 25,000 cycles
Câble d'alimentation: fil à deux conducteurs pour les vérins électriques
normaux; fil à cinq conducteurs pour les vérins électriques avec
potentiomètres intégrés; fil à six conducteurs pour les vérins électriques
avec capteurs à effet Hall intégrés; fil à quatre, cinq ou six conducteurs
pour les vérins électriques avec sorties de signal de fin de course
intégrées.
Longueur de câble pour le vérin électrique normal: 1500±10%mm, la longueur
peut également être personnalisée selon vos besoins spécifiques.
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 65dB~80dB (Les vérins électriques avec
différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP66

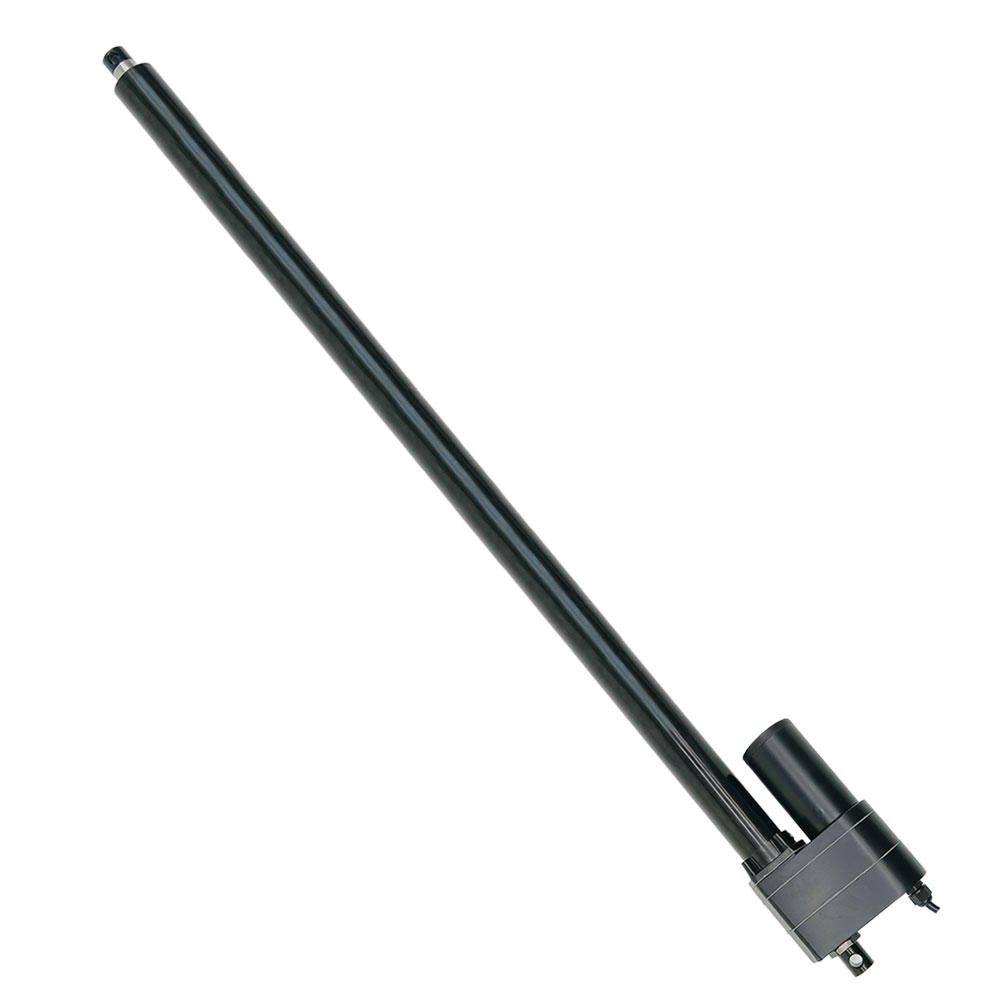

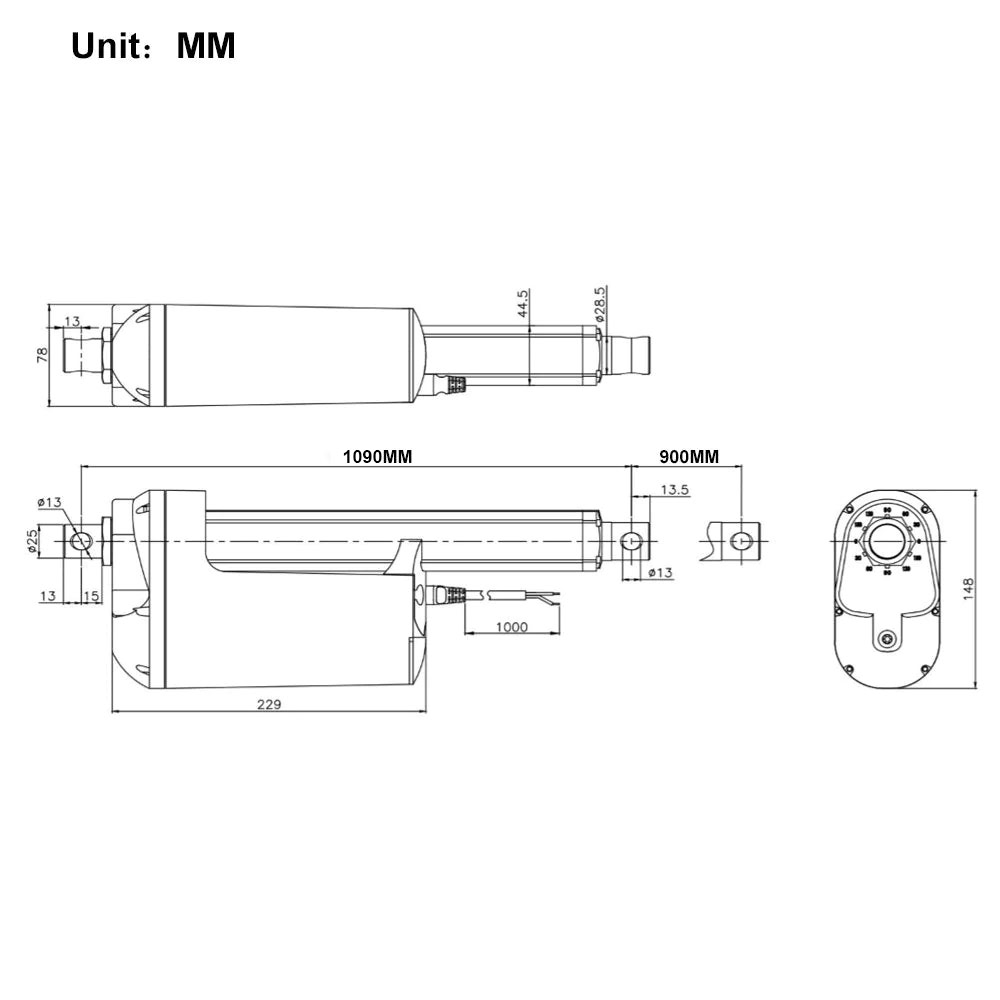

Course et longueur (Modèle 0041614) :
Course : 900 MM.
Longueur de rétraction : lorsque le vérin électrique est entièrement
rétracté, la distance centrale entre les deux trous de montage est de 1150
MM.
Longueur d'extension : lorsque le vérin électrique est entièrement étendu,
la distance centrale entre les deux trous de montage est de 2050 MM.
La vérin électrique est doté de deux interrupteurs de fin de course
intégrés. Lorsque le vérin électrique est entièrement rétracté ou
entièrement étendu, il s'arrête automatiquement.
Nous pouvons ajuster la position des interrupteurs de fin de course intégrés
pendant la production pour répondre aux longueurs de course et de rétraction
spécifiées par le client. Par exemple, spécifiez la longueur de course de
880 MM et la longueur de rétraction de 1200 MM.
Remarque : la longueur de rétraction spécifiée doit être supérieure à la
longueur d'origine et la course spécifiée doit être inférieure à la course
d'origine.

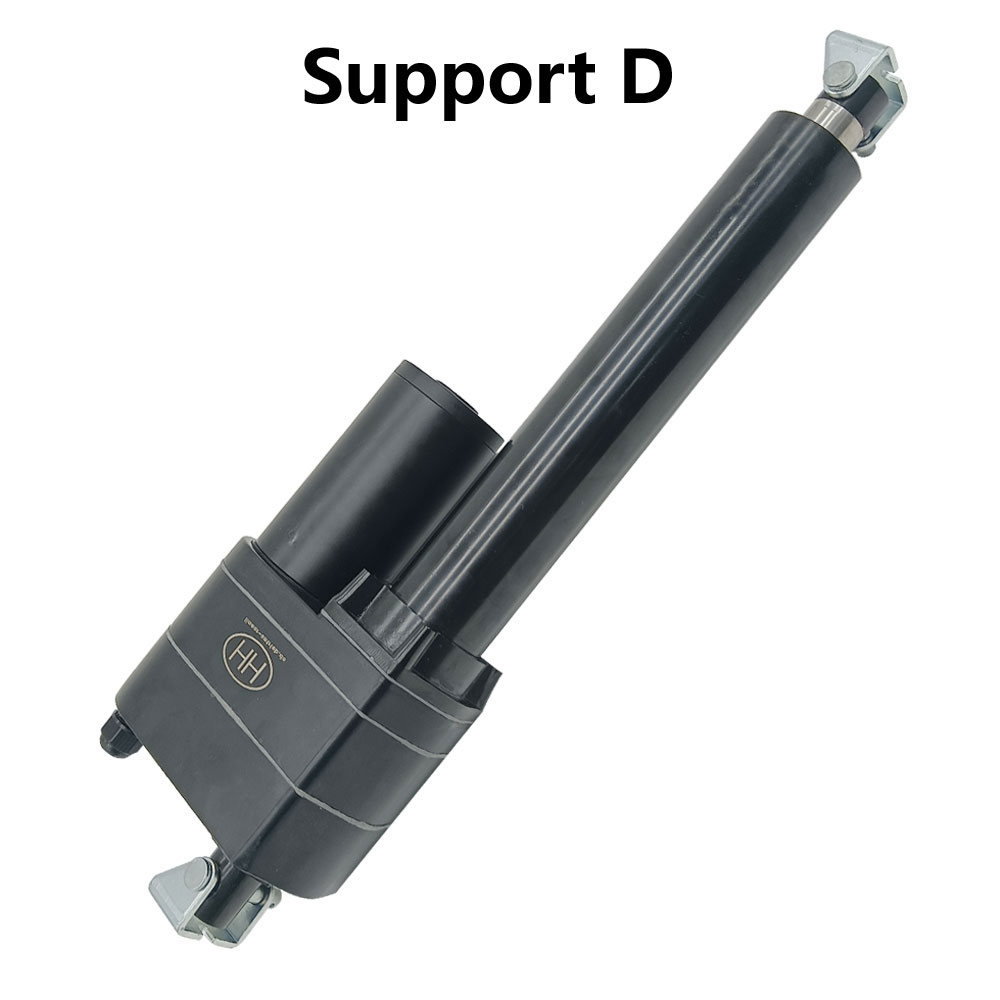

Support Fixe:
1. Cet actionneur linéaire ne contient pas de supports de montage fixes,
veuillez cliquer
ici
pour acheter.
2. Chaque verin électrique nécessiterait deux supports de montage, un pour
fixer la tête du vérin électrique et un autre pour fixer le bas du vérin
électrique.
3. Supports de montage compatibles:

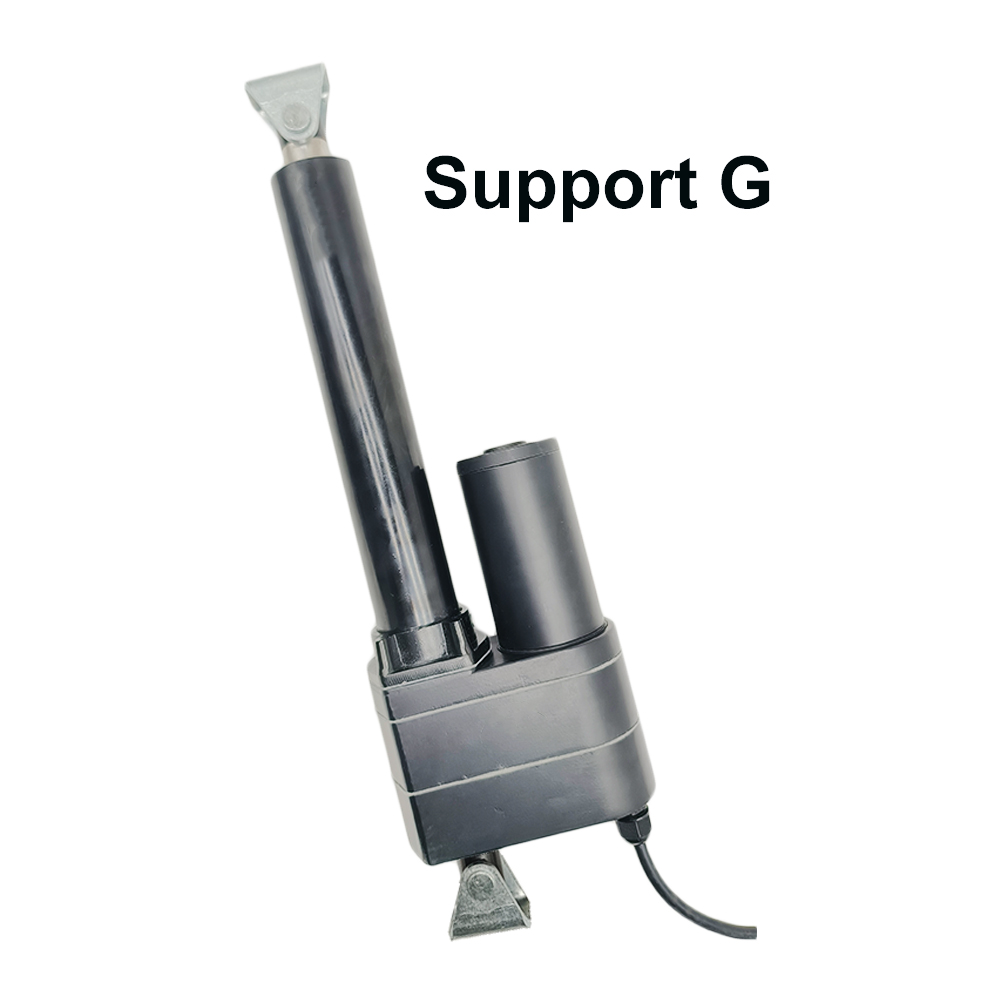

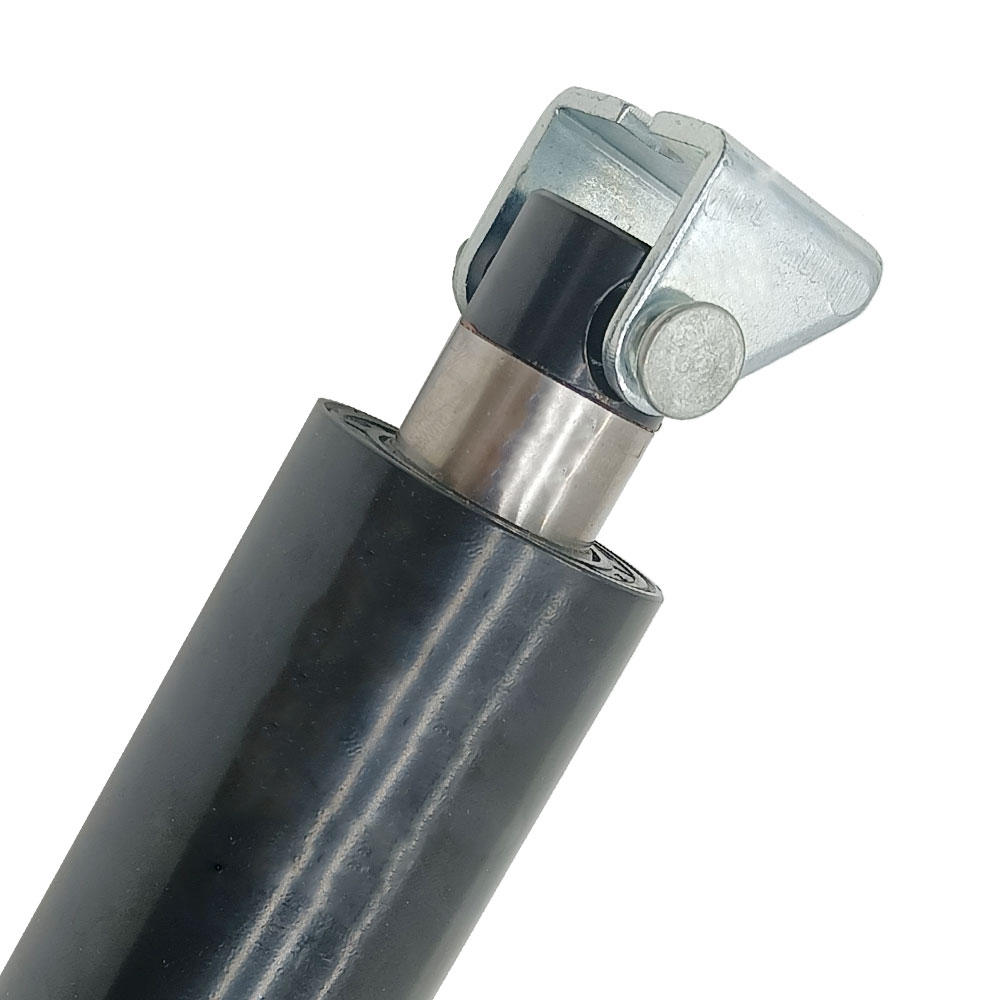

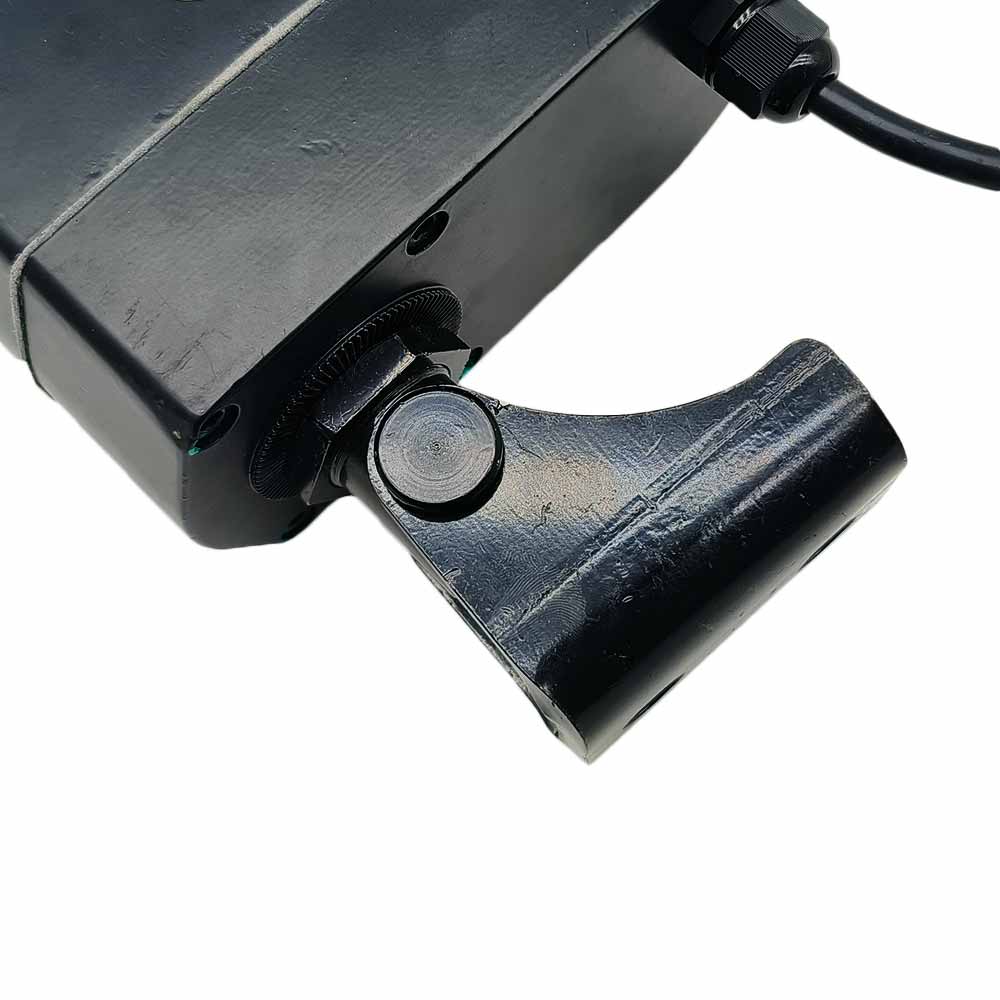

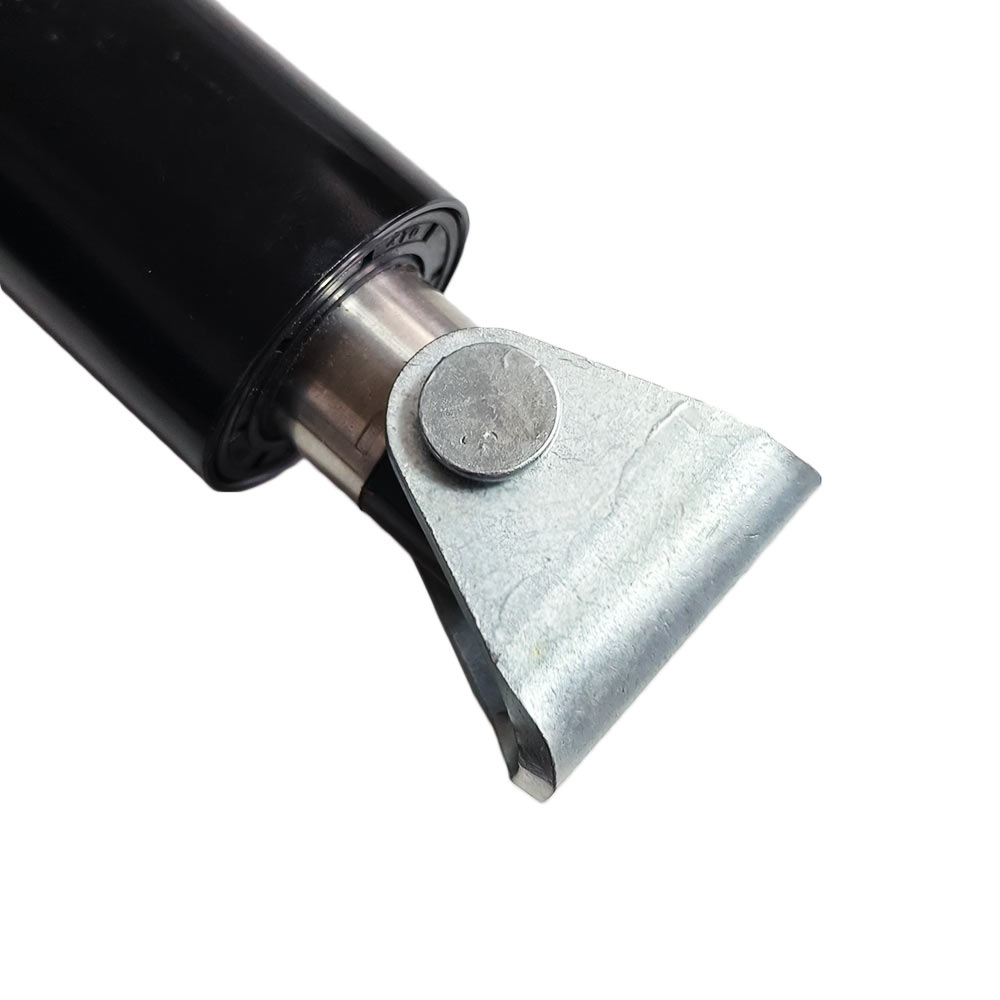

Support G
.
Opération:
Lorsque le fil d'alimentation marron est connecté au pôle positif de
l'alimentation CC et que le fil d'alimentation bleu est connecté au pôle
négatif de l'alimentation CC, la tige télescopique s'étendra vers
l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige
télescopique se rétractera vers l'intérieur.
Remarquer:
1. Si vous souhaitez contrôler 2 ou 4 vérins électriques de manière
entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à
chaque vérin électrique et acheter un contrôleur de synchronisation,
veuillez cliquer
ici
pour acheter.
2. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique
veuillez cliquer
ici
pour acheter.
3. Si vous souhaitez utiliser des interrupteurs de fin de course externes
pour arrêter la vérin électrique à n'importe quelle position, veuillez
cliquer
ici
pour acheter.
4. Si vous souhaitez utiliser un interrupteur à télécommande pour faire
fonctionner la vérin électrique, veuillez cliquer
ici
pour acheter.
Différentes vitesses et poussée maximale correspondante:
Vitesse à vide
Vitesse à pleine charge
Poussée maximale
Force autobloquante
6mm/s
5mm/s
12000N / 1200 kg / 2700 lbs
15000N / 1500 kg / 3300 lbs
8mm/s
6mm/s
11000N / 1100 kg / 2400 lbs
12000N / 1200 kg / 2700 lbs
12mm/s
9mm/s
10000N / 1000 kg / 2200 lbs
12000N / 1200 kg / 2700 lbs
16mm/s
10mm/s
7000N / 700 kg / 1500 lbs
8000N / 800 kg / 1800 lbs
20mm/s
11mm/s
6500N / 650 kg / 1400 lbs
8000N / 800 kg / 1800 lbs
25mm/s
14mm/s
5000N / 500 kg / 1100 lbs
6000N / 600 kg / 1300 lbs
38mm/s
24mm/s
3200N / 320 kg / 700 lbs
4000N / 400 kg / 900 lbs
60mm/s
30mm/s
2000N / 200 kg / 440 lbs
3000N / 300 kg / 660 lbs
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale
pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens
vertical. Si le poids de votre équipement (comme une porte de cave) est de
100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette
porte, vous devez calculer la force réelle agissant sur le vérin électrique
en fonction de votre méthode d'installation. Cette force est généralement de
2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le
calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente. La vitesse à
pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales.
Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la
charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement
continu avec la charge maximale, nous vous recommandons de le laisser
fonctionner à environ la moitié de la charge maximale pour obtenir une durée
de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous
ne devriez normalement pas les laisser fonctionner à leur course maximale
sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous
vous recommandons de choisir un vérin électrique avec une course de
700-800MM.
6. La force de traction maximale du vérin électrique est légèrement
inférieure à sa force de poussée maximale.
Comment faire fonctionner le vérin électrique avec des outils manuels :
Vous pouvez contrôler les vérins électriques avec nos outils manuels. Par
exemple, lors d'une panne de courant, vous pouvez utiliser nos outils
manuels pour faire étendre ou rétracter le vérin électrique, afin d'allumer
ou d'éteindre l'équipement.
Opération:
1. Utilisez un tournevis à fente pour enlever le capot étanche en plastique.
2. Retirez les vis avec une clé Allen à poignée en T de 5 mm.
3. Utilisez une clé Allen à poignée en T de 6 mm pour tourner le vérin
électrique dans le sens inverse des aiguilles d'une montre afin de l'étendre,
et dans le sens des aiguilles d'une montre pour le rétracter.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont
pas en stock, nous devons passer 6 à 10 jours ouvrables pour les produire selon
les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
Nous pouvons fournir le fichier DAO en Step pour les vérins électriques.
Veuillez nous contacter par e-mail si vous en avez besoin.
