Principe de fonctionnement:

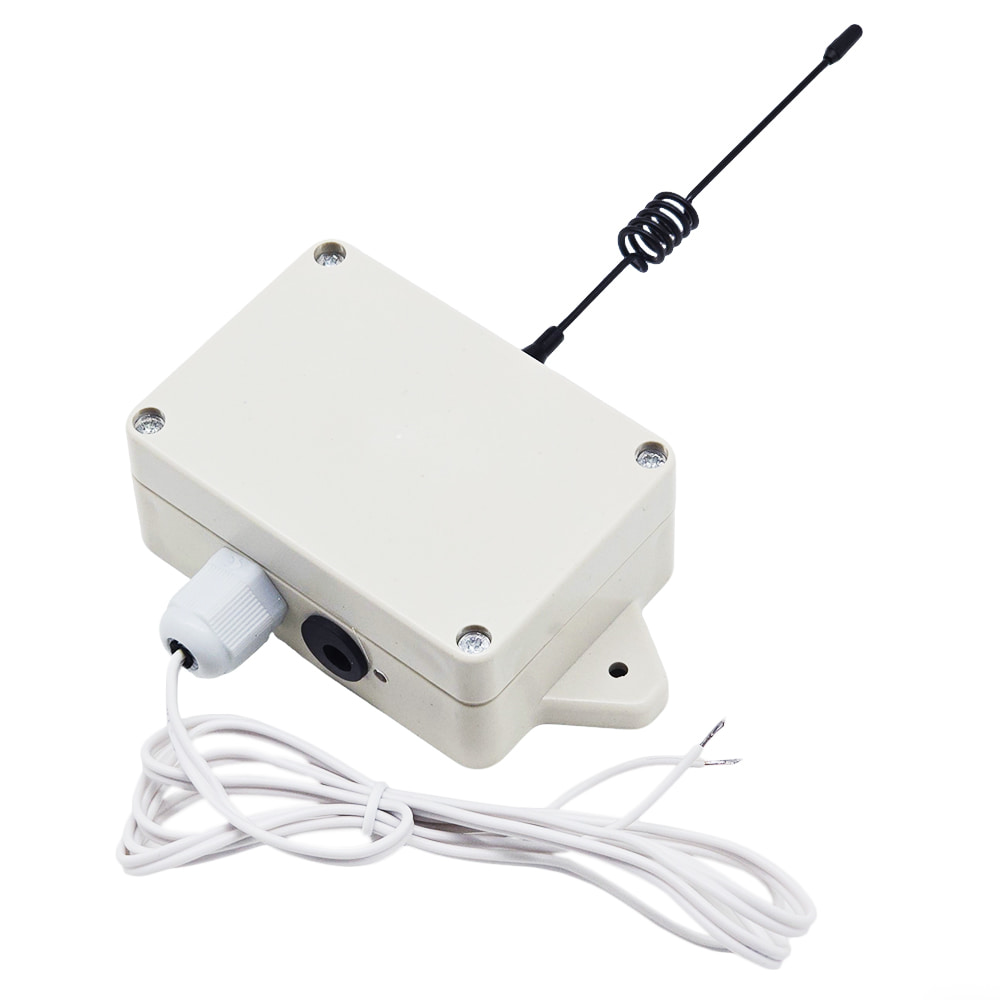

L'émetteur CK-DR est une télécommande spéciale qui est déclenchée par un
signal de contact sec. Il dispose de 2 lignes de déclenchement pour
connecter un signal de sortie de contact sec provenant d'un équipement, tels
que l'hôte d'avertissement, le détecteur, le capteur, l’interrupteur de fin
de course, le contrôleur logique programmable et ainsi de suite.
Lorsque ses 2 lignes de déclenchement sont connectées, il transmet un signal
sans fil "ON". Lorsque ses 2 lignes de déclenchement sont déconnectées, il
transmet un signal sans fil "OFF"
L'émetteur peut être combiné avec différents types de récepteurs pour former
un système de contrôle sans fil, et ce système est utilisé pour contrôler
sans fil un autre appareil via un signal de sortie de contact sec provenant
d'un appareil.
Application:
Vous pouvez utiliser cet émetteur et le récepteur pour contrôler à distance
les équipements CA ou CC par contact sec d'un autre équipement. Tels que le
système de contrôle automatique du capteur. Vous pouvez connecter un capteur
à contact sec à cet émetteur, et connecter un dispositif CA ou CC au
récepteur. Ensuite, le dispositif sera automatiquement allumé ou éteint par
le capteur.
Quand le capteur est activé, l'émetteur émet un signal sans fil "ON".
Lorsque le récepteur reçoit ce signal, il active son relais pour allumer le
dispositif.
Quand le capteur est désactivé, l'émetteur émet un signal sans fil "OFF".
Lorsque le récepteur reçoit ce signal, il désactive son relais pour éteindre
le dispositif.
Caractéristiques:
Commande sans fil, facile à installer.
Déclenché par un signal de contact sec.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les
fenêtres
Contrôle fiable: le code contient des milliers de combinaisons différentes
et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.

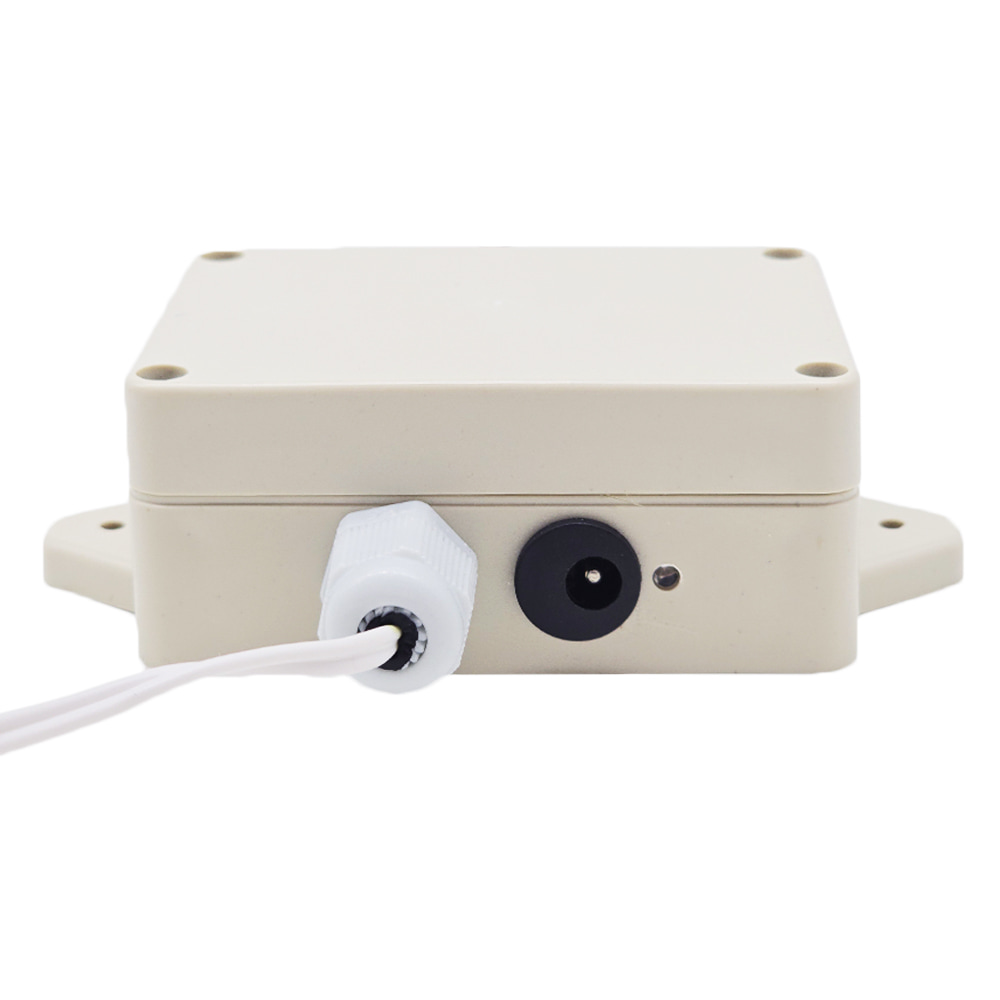

L'émetteur dispose boîtier étanche et connecteur étanche, il peut être
installé en plein air.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en
même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Émetteur:
Modèle: CK-DR
Avec deux lignes de déclenchement
Tension de fonctionnement : 12-24 V CC (avec connecteur d'alimentation)
Déclenché par connexion ou déconnexion de deux lignes de déclenchement.
Méthode de déclenchement: Lorsque 2 lignes de déclenchement sont connectées,
la LED de signal de l’émetteur s'allume, et l’émetteur émet un signal sans
fil "ON". Une fois la transmission terminée, la LED de signal s'éteint.
Lorsque 2 lignes de déclenchement sont déconnectées, la LED de signal de
l’émetteur s'allume, et l'émetteur émet un signal sans fil "OFF". Une fois
la transmission terminée, la LED de signal s'éteint.
Fréquence de travail: 433.92MHz (315 MHz personnalisable)
Chip de codage: EV1527/SC2262
Distance de transmission: 500m / 1500ft (théoriquement)
Dimension de Case: 83 x 58 x 34 mm
Gamme de Travail:
Avec un récepteur (par exemple S1UA-DC-ANT3) pour former un système complet,
le maximum distance de travail peut arriver jusqu'à 500M dans un champ libre.
Le maximum distance de travail est une donnée théorique, il doit être
exploité dans un champ libre, sans barrières, sans aucune interférence. Mais
dans la pratique, il sera gêné par les arbres, les murs ou les autres
constructions, et sera interféré par d'autres signaux sans fil. Donc, la
distance réelle peut-être atteindre le maximum distance de travail ou
peut-être pas.
Utilisation:
Si vous souhaitez contrôler le deuxième appareil par le premier appareil
avec le contact sec, faire comme suivant:
1. Connectez le deuxième appareil à la borne de sortie du récepteur.
2. Connectez le contact sec du premier appareil aux deux lignes de
déclenchement de l'émetteur.
3. Lorsque le premier appareil est activé et que le contact sec est connecté,
l'émetteur émet un signal sans fil "ON". Lorsque le récepteur reçoit ce
signal, il active son relais pour allumer le deuxième appareil.
4. Lorsque le premier appareil est désactivé et que le contact sec est
déconnecté, l'émetteur émet un signal sans fil "OFF". Lorsque le récepteur
reçoit ce signal, il désactive son relais pour éteindre le deuxième appareil.
Comment correspondre l'émetteur au récepteur :
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le LED
de signal sur le récepteur est allumé, cela signifie que le récepteur entre
dans l'état d'apprentissage.
2) Connectez les deux lignes de déclenchement de l'émetteur, la LED de
signal de l’émetteur clignote immédiatement, et l’émetteur émet un signal
sans fil "ON". À ce moment, si la LED de signal sur le récepteur clignote
une fois, cela signifie que le couplage du signal "ON" est réussi.
Déconnectez ensuite les deux lignes de déclenchement, la LED de signal de
l’émetteur clignote immédiatement, et l'émetteur émet un signal sans fil
"OFF". À ce moment, si la LED de signal sur le récepteur clignote une fois,
cela signifie que le couplage du signal "OFF" est réussi.
Comment choisir les différents types de récepteurs？:
Le récepteur en CC 9/12/24V avec sortie contact sec 10A:
S1UA-DC
Le récepteur en CA 220/230V avec sortie contact sec 10A:
S1U-AC
Le récepteur en CC 8~80V avec sortie contact sec 30A:
S1PU-DC
Le récepteur en CC 220/230V avec sortie contact sec 30A:
S1PU-AC
Le récepteur en CC 9/12/24V avec sortie CC 10A:
S1X-DC
Le récepteur en CA 220/230V avec sortie CA 10A:
S1X-AC
Le récepteur en CC 8~80V avec sortie CC 30A:
S1PX-DC
Le récepteur en CA 220/230V avec sortie CA 30A:
S1PX-AC
Contenu:
1 x Émetteur: CK-DR
1 x Manuel d’utilisateur
